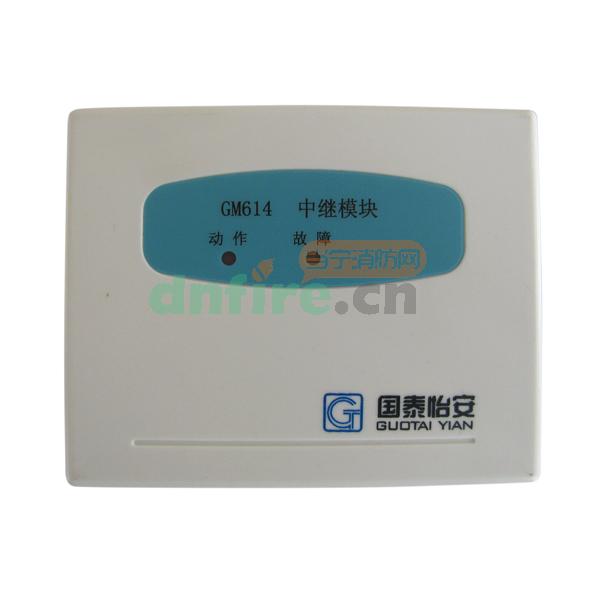

GM614中继模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥440.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 国泰怡安
进入品牌页
关注
类似产品
 JTY-GF-GY602点型光电感烟火灾...
 JTW-ZOF-GW602D点型感温火灾...
 JTYB-GF-GY602Ex点型光电感...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  注意:该型号产品已经停产,其替代型号产品为GM614W。

一、GM614中继模块概述

  GM614型中继模块应用于G6系列火灾报警系统中。在回路总线中占用一个编码地址。GM614中继模块可配接国泰怡安公司生产的GY602非编码光电感烟火灾探测器GW602D非编码感烟火灾探测器、GM601BF非编码手动火灾报警按钮、GY602Ex防爆光电感烟火灾探测器、GW602DEx防爆感温火灾探测器、GM601FEx防爆手动火灾报警按钮。具有线路断路检测和24V工作电压检测功能。(含安装底座)

二、GM614中继模块主要技术指标

工作电压 DC18V~24V  最大输出电流 2.4mA
总线电压 24V 外形尺寸 Φ100mm×80mm×34.9mm
使用环境温度 -10℃~50℃ 湿度 ≤95%RH(40℃±2℃)
监视电流 ≤600μA 报警电流 ≤1.6mA

三、GM614中继模块用途及特点

  ●GM614中继模块在回路总线中占用一个编码地址,应用在G6系统中。

  ●当接入该输入模块的任何一只非编码部件报警后,输入模块将报警信号传入报警控制器,控制器产生报警信号并显示出输入模块的地址编号。

  ●可配接非编码光电感烟探测器GY602、非编码电子感温探测器GW602D、非编码手动火灾报警按钮GM601BF(05)、防爆光电感烟火灾探测器GY602Ex、防爆感温火灾探测器GW602DEx、防爆手动火灾报警按钮GM601FEx(05)。

  ●具有线路断路检测和24V工作电压检测功能。

  ●模块可以提供2.4mA的电流输出,我公司生产的GY602/GY602Ex/GW602D/GW602DEX静态电流小于200μA,GM601BF(05)/GM601FEx(05)静态电流小于50μA,用户可以根据需要组合配接以上产品,带载时只要所有负载的静态电流之和不大于2.4mA即可。例:可同时配接12只GW602D感温探测器,或者同时配接10只200μAGY602感烟探测器和8只50μAGM601BF(05)非编码手动报警按钮。

  ●满足GB16806-2006及GB/T19001-2000标准和技术要求。

四、GM614中继模块接线说明

  GM614中继模块与非编码或防爆系列现场设备连接使用时,终端必须接终端电阻,阻值为4.7K,1/4W。

  L+、L-:信号总线,分极性;

  24V、GND:24V电源输入端,分极性;

  OL+、OL-:非编码现场设备供电电源,分极性。

GM614中继模块接线说明

商品属性
[品牌] 国泰怡安
[型号] GM614
[名称] 中继模块
[温度范围] -10℃~50℃
[湿度范围] ≤95%RH(40℃±2℃)
[工作电压] DC18V~24V
