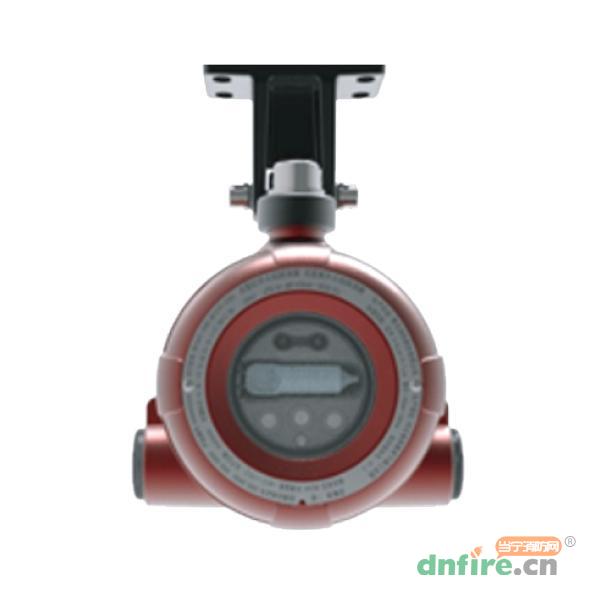

一、JTG-U-JBF4386C-IR3U-Ex点型红紫外火焰探测器概述
点型红外火焰探测器、点型紫外火焰探测器（点型红紫外复合火焰探测器），使用专门设计的IR（红外）传感器和UV（紫外）传感器采集火焰的红外和紫外特征信号，通过内置的高速微处理器和先进的信号处理算法，可有效的区分出真实的火焰辐射与干扰源。该火焰探测器具有污染检测的功能，可靠性高、报警速度快、可设置多级灵敏度，满足不同场合的需求；优良的隔爆和防护设计，能够满足在各种严酷的工业场景中使用。
二、JTG-U-JBF4386C-IR3U-Ex点型红紫外火焰探测器功能特点
采用工业标准要求设计，性能稳定可靠。
核心电路采用SMT表面贴装工艺，可靠性高，一致性好。
三色指示灯可显示正常工作状态、火警及故障状态。
可设置多级灵敏度。
红外、紫外双光谱特征，通过智能算法，进行火焰判断，报警速度快，探测距离远、误报率低。
同时具有火警和故障继电器接口。
支持编址和非编址两种工作模式。
具有污染检测的功能。
具有RS485接口（Modbus协议）和4~20mA接口。
外壳采用高强压铸铝，产品隔爆性好，防护等级达到IP67，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点。
通过30V/m射频电磁场辐射抗扰度测试。
该火焰探测器具有优良的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好的工作于室内或室外等各种严酷的工业现场环境下。
三、JTG-U-JBF4386C-IR3U-Ex点型红紫外火焰探测器工作原理
点型红外火焰探测器+点型紫外火焰探测器是一种复合式多波段红外、紫外感光式火灾探测器，通过多通道红外和紫外传感器接收的碳氢化合物燃烧时火焰发出的红外光和紫外光。再根据不同红外波段和紫外波段的特征，使用先进的信号处理和智能报警逻辑判断算法，准确、快速的报出火警信息。
四、JTG-U-JBF4386C-IR3U-Ex点型红紫外火焰探测器技术参数
| 产品型号 |
JTG-U-JBF4386C-IR2U-Ex |
| 产品名称 |
点型红外火焰探测器、点型紫外火焰探测器 |
| 传感器数量 |
3 个红外传感器、1 个紫外传感器 |
| 防爆标志 |
Ex db IIC T6 Gb（气体防爆）
Ex tb IIIC T80℃ Db（粉尘防爆）
|
| 工作电压 |
总线电压：DC24V,控制器提供(无极性);
电源电压：DC24V(DC13V~DC30V,无极性)
|
| 监视电流 |
回路：≤770uA（DC24V）；电源：≤27mA（DC24V） |
| 报警电流 |
回路：≤830uA（DC24V）；电源：≤39mA（DC24V） |
| 确认灯 |
监视状态绿色闪亮，报警状态红色常亮，故障状态黄色常亮 |
| 工作模式 |
编址模式、非编模式 |
| 线制 |
编址模式：四线制（回路线无极性、电源线无极性）
非编模式：二线制（电源线无极性）
|
| 通讯接口 |
RS485（Modbus 协议）；4～20mA 输出接口 |
| 故障继电器 |
3A@30VDC，常闭触点 |
| 火警继电器 |
3A@30VDC，常开触点，常闭触点 |
| 编址范围 |
11S 协议：1～200；62S 协议：1～252 |
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
1000m (RVS2×1.0mm2) |
| 控制器兼容性 |
JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 光谱范围 |
红外 3.8um～5.1um，紫外 180nm～260nm |
| 灵敏度 |
4 级灵敏度可调，1 级最灵敏，4 级最迟钝；
出厂默认为 3 级，可通过强磁棒进行调节，也可通过编码器进行调节
|
| 响应时间 |
≤30s |
| 污染检测 |
有 |
| 火警继电器不保持功能 |
此功能默认为开
说明：当探测器报警后，如果火源熄灭，在 60s 内，探测器自动恢复为正常监视状态，
同时火警继电器复位，可通过编码器和磁棒进行修改。
|
| 外观颜色 |
RAL3003 宝石红 |
| 工作温度 |
-40℃～+75℃ |
| 贮存温度 |
-40℃～+85℃ |
| 相对湿度 |
≤95%（无凝露） |
| 外壳材质 |
压铸铝 |
| 产品质量 |
约 1030g(含安装架) |
| 电气接口 |
2×M20×1.5mm |
| 外形尺寸 |
L×W×H:112 mm×105 mm×108 mm(不含安装架) |
| 认证特性 |
消防认证、防爆认证 |
五、JTG-U-JBF4386C-IR3U-Ex点型红紫外复合火焰探测器接线说明
接线端子图
接线端子说明
与兼容火灾报警控制器总线连接，需编码；

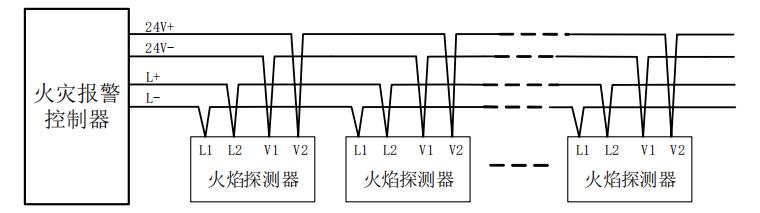

将消防二总线接在L1、L2端子上，接线无极性；将电源线接在V1、V2端子上，接线无极性，如下图。

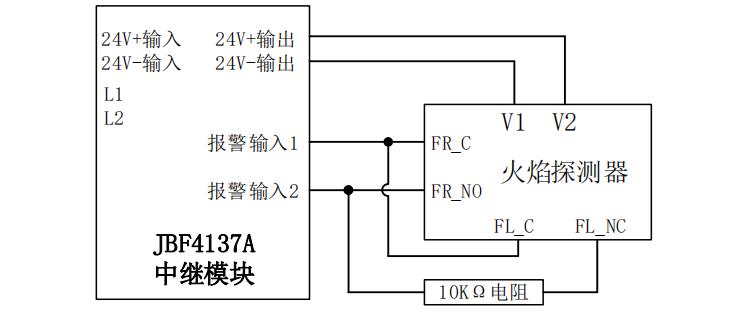

非编码模式配套消防模块接线图如下：

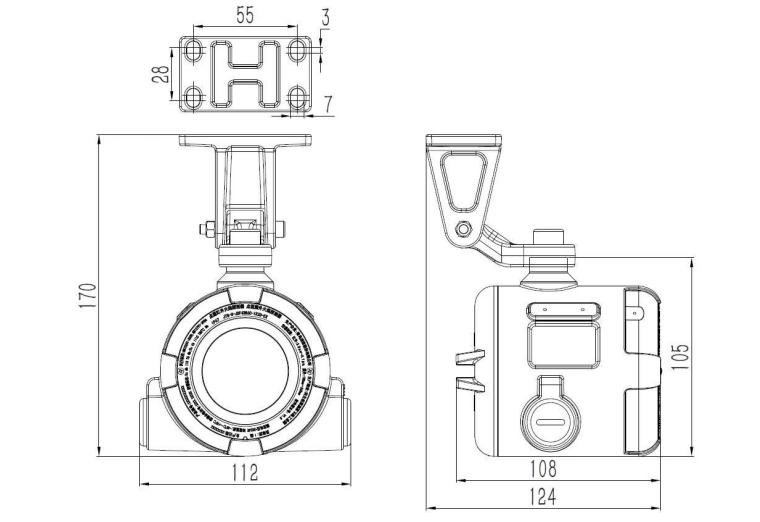

六、JTG-U-JBF4386C-IR3U-Ex点型红紫外复合火焰探测器外观尺寸
