特别提醒：J-SAP-M-03(不含插孔)手动火灾报警按钮现已停产，现用J-SAP-M-05代替。

一、J-SAP-M-03(不含插孔)手动火灾报警按钮概述：

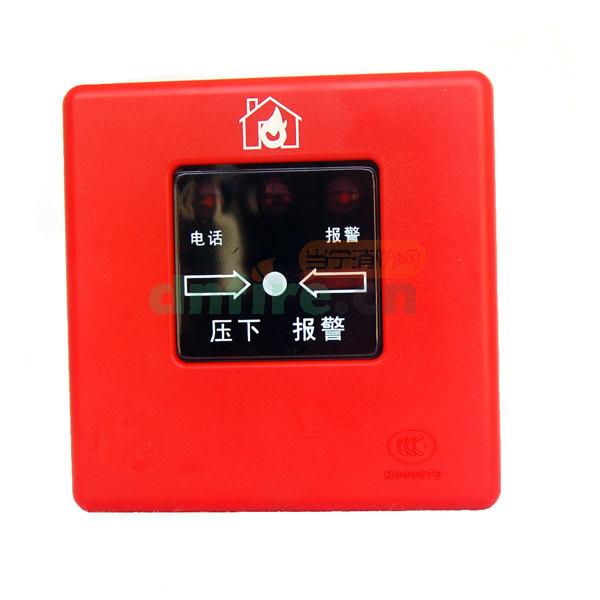

J-SAP-M-03手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

二、J-SAP-M-03(不含插孔)手动火灾报警按钮特点：

采用拔插式结构设计，安装简单方便。
报警按钮上的按片在按下后可用专用工具复位。
用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
地址码为电子编码，可现场改写。

三、J-SAP-M-03(不含插孔)手动火灾报警按钮技术特性：

操作方式：人工手动压下玻璃报警操作方式（可恢复）
监控电流：<240μA
报警电流：<2mA
接线要求：信号总线BV线，≥1.0mm2
使用环境：温度-10℃～＋50℃        相对湿度≤95％（40℃ +2℃，-2℃）
外形尺寸及颜色：96×96×35.5  红色
特点：二总线制（S+，S-）二进制地址码

四、J-SAP-M-03(不含插孔)手动火灾报警按钮工作原理：

1.工作原理
本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。


五、J-SAP-M-03(不含插孔)手动火灾报警按钮安装与布线：

警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。
安装前应首先检查外壳是否完好无损，标识是否齐全。
安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可装好报警按钮，安装孔距为60mm 。
布线方式：信号二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；电话采用阻燃RVSP线，截面积≥1.0mm2。

六、J-SAP-M-03(不含插孔)手动火灾报警按纽现场接线摸拟图：

第一步：准备一根RVS线（信号总线），此处以普通线缆代替。	第二步：将线路从J-SAP-M-03（不含插孔）手动火灾报警按钮底座的穿线孔处穿过，将信号总线接在手报按纽的S+、S-接线端子上。
第三步：盖上J-SAP-M-03（不含插孔）手动火灾报警按钮上盖。	第四步：接线完成。

特别提醒：J-SAP-M-03为松江的手报按钮老型号，现替代型号是J-SAP-M-05

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	松江云安
[型号]	J-SAP-M-03
[类型]	不含电话插孔
[工作电压]	总线24V
[工作电流]	2mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	96mm×96mm×35.5mm (带底壳)
[名称]	手动火灾报警按钮
[重复使用]	可以
[别名]	J-SAP-M-03手报
