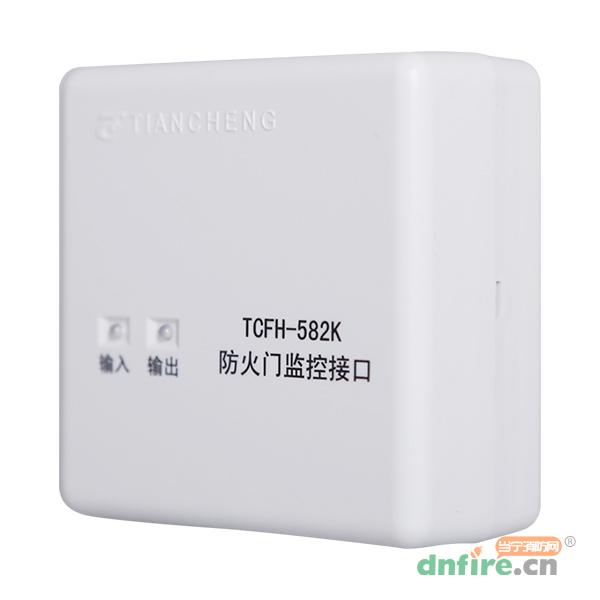

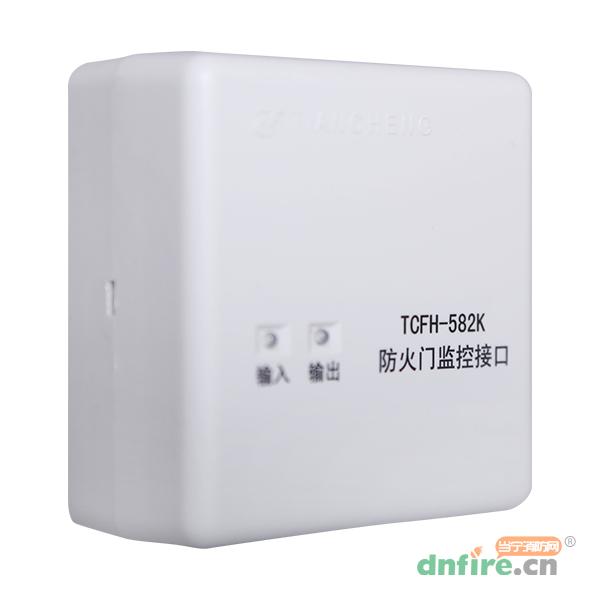

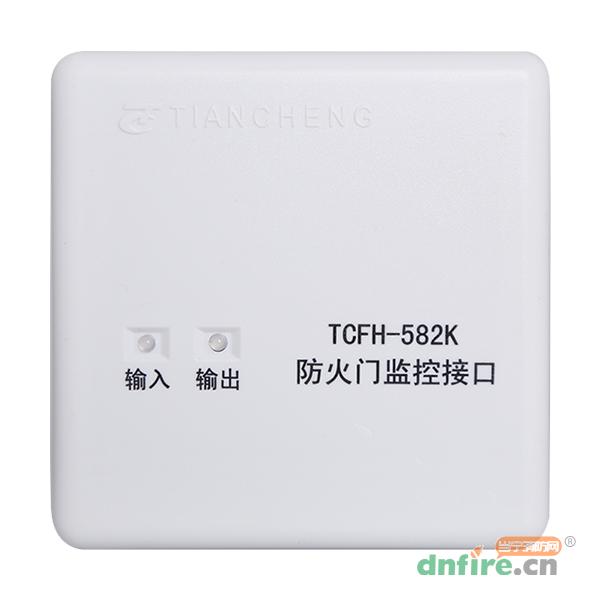

一、TCFH-582K防火门监控接口模块概述

　　TCFH-582K防火门监控模块（监控模块）能够实时监控常开式双门防火门工作状态，电磁门吸具有平时保持防火门常开状态,当有火灾发生时电磁门吸断电释放防火门，防火门在闭门器的作用下自行关闭并输出状态信号反馈到防火门监控器（监控主机），监控主机实时显示门的开启、关闭、故障状态信号。模块可连接联动闭门器、电磁门吸、门磁开关。

二、TCFH-582K防火门监控接口模块工作原理

　　监控模块内嵌微处理器，微处理器实现与防火门监控器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到防火门监控器的启动命令后,关闭常开式防火门,并点亮启动灯。模块接收到门磁开关输入信号，将该信息反馈到防火门监控器,监控器实时显示门的开启、关闭、故障状态信号。

三、TCFH-582K防火门监控接口模块特性

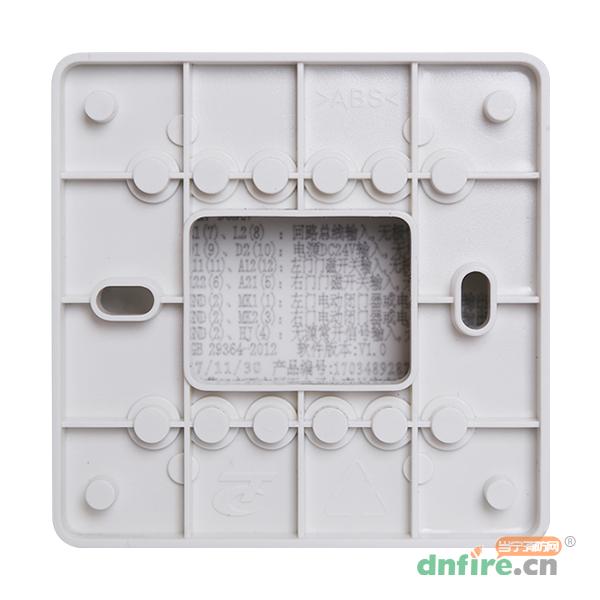

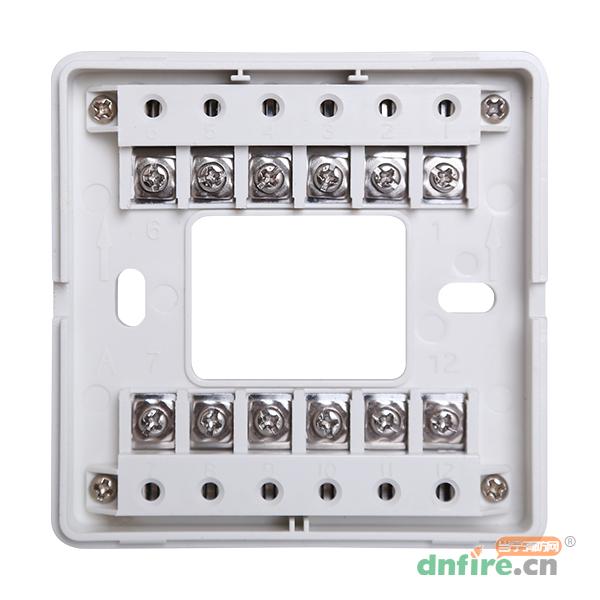

　　电路部分和接线底壳采用插接方式，接触可靠、便于施工

　　地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠

　　由微处理器对运行情况进行监视，分别以正常和故障两种形式将模块的状态传给监控主机

　　监控模块可检测与联动闭门器、电磁门吸、门磁开关之间连线短路、断路

四、TCFH-582K防火门监控接口模块技术参数

　　1、工作电压：

　　信号总线电压：总线24V允许范围：16V～30V

　　电源总线电压：DC24V允许范围：DC18V～DC28V

　　2、工作电流：

　　总线监视电流≤0.5mA总线启动电流≤1mA

　　3、编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～255之间任意设定

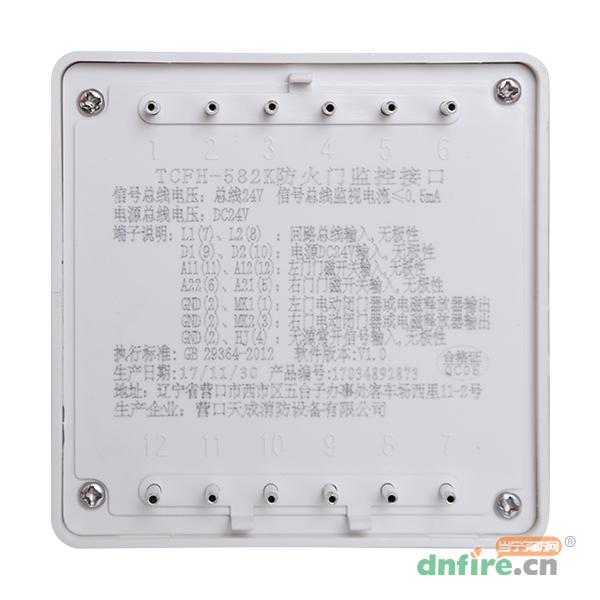

　　4、线制：与监控主机采用无极性信号二总线连接,与电源线采用无极性二线制连接

　　5、输入方式:门磁开关分开时输入信号为10K,视为正常监视,门磁开关吸合时输入信号短路，视为动作信号

　　6、输出方式：为联动闭门器、电磁门吸提供DC24V

　　7、输出容量有源输出：容量为DC24V/0.3A

　　8、使用环境：

　　工作温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

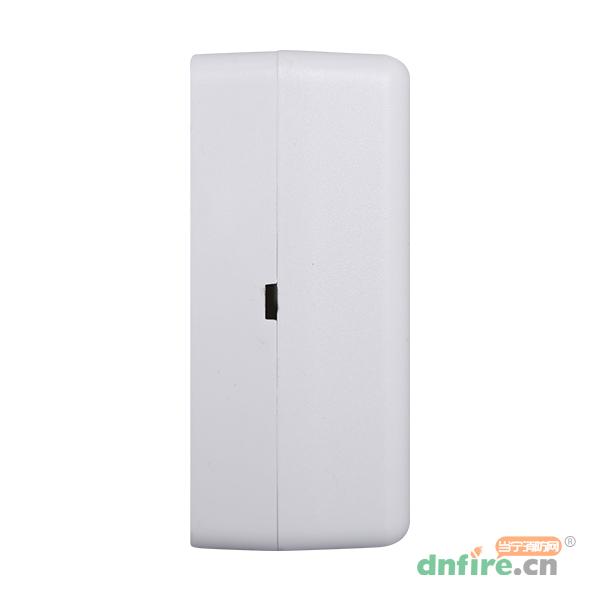

　　9、外形尺寸：86mm×86mm×38mm(带底壳)

　　10、壳体材料和颜色：ABS工程塑料,瓷白

　　11、壳防护等级：IP30

　　12、重量:约122g

　　13、安装孔距:60mm

　　14、监控模块安装方式:安装于门上方
