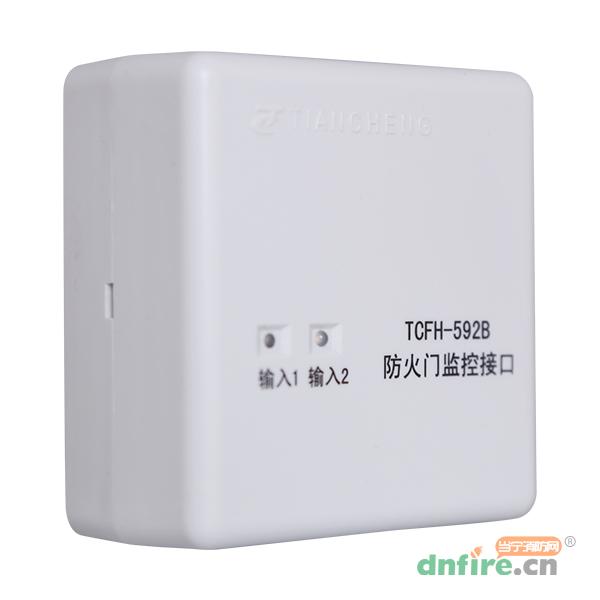

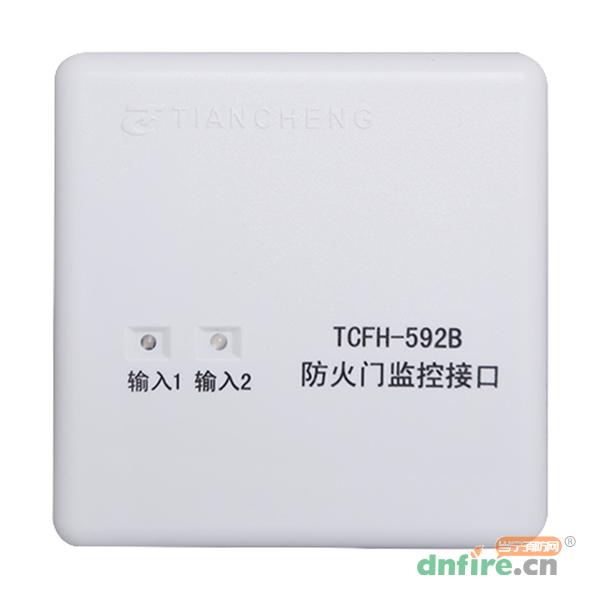

一、TCFH-592B防火门监控接口模块

　　TCFH-592B防火门监控模块（监控模块）能够实时监控常闭式双门防火门工作状态，将接收到的两路门磁开关输入信号，并通过回路总线反馈到防火门监控器（监控主机），监控主机实时显示门的开、关、故障状态。模块主要配接门磁开关使用。

二、TCFH-592B防火门监控接口模块特点

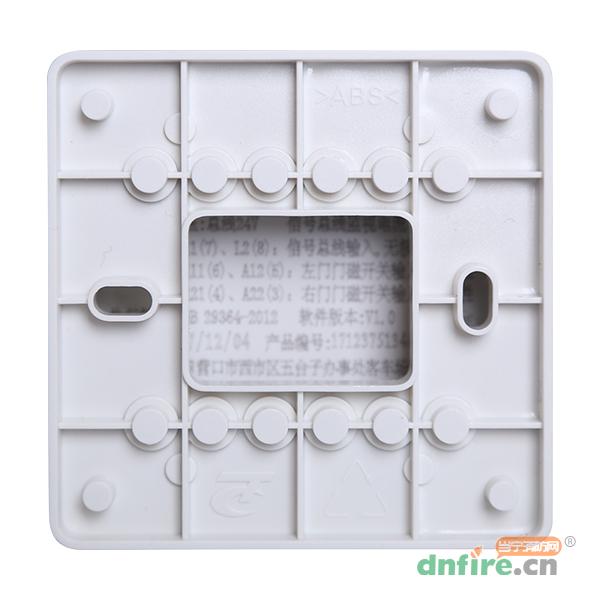

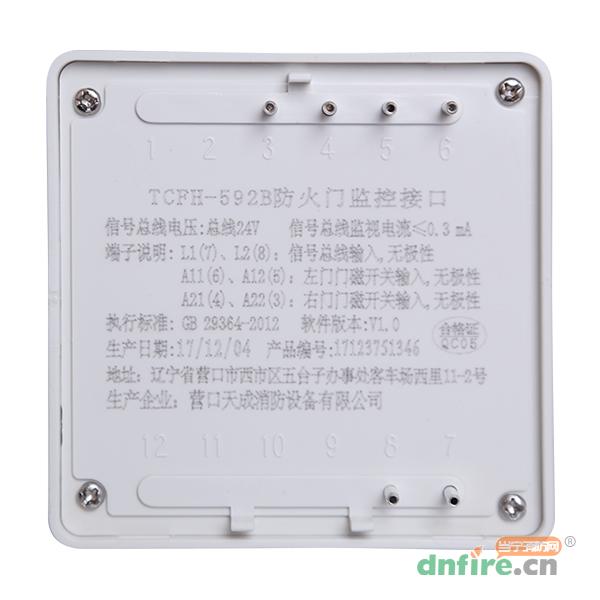

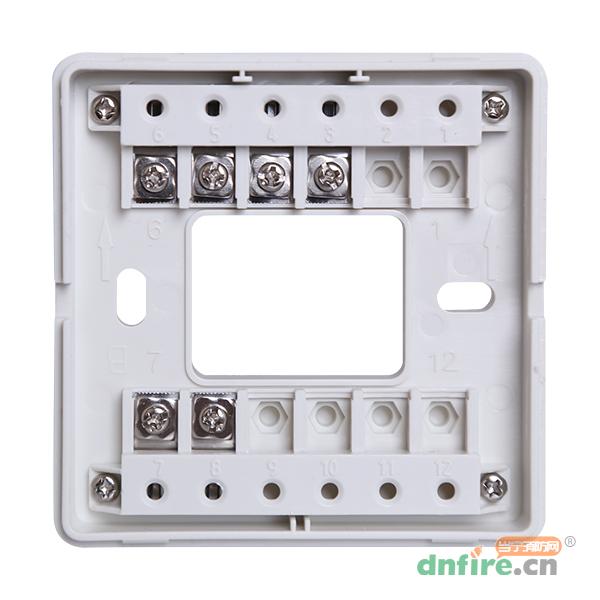

　　电路部分和接线底壳采用插接方式，接触可靠、便于施工

　　地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠

　　由微处理器对运行情况进行监视，分别以正常和故障两种形式将模块的状态传给监控主机

　　监控模块可检测与门磁开关之间连线短路、断路

三、TCFH-592B防火门监控接口模块参数

　　1、工作电压：

　　信号总线电压:DC24V允许范围：DC16V～DC30V

　　2、工作电流：

　　总线监视电流≤0.3mA总线启动电流≤0.8mA

　　3、编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～255之间任意设定

　　4、线制：与监控主机采用无极性信号二总线连接

　　5、输入方式:门磁开关吸合时输入信号短路，视为正常监视,门磁开关分开时输入信号为10K,视为开启信号

　　6、用环境：

　　工作温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

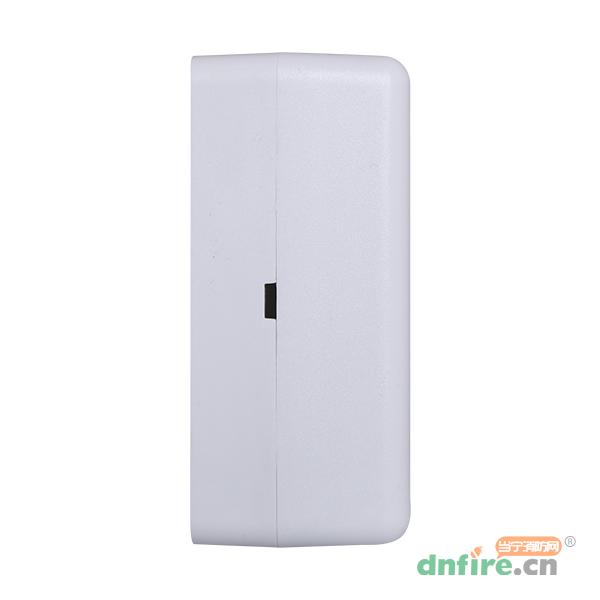

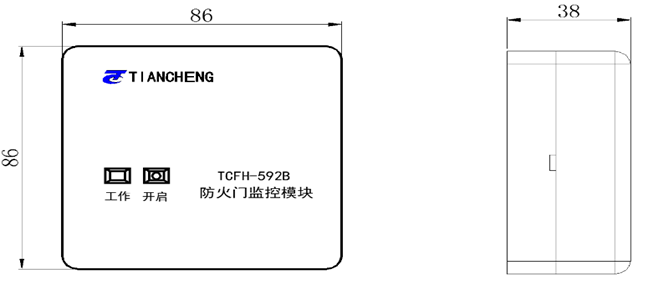

　　7、外形尺寸：86mm×86mm×38mm(带底壳)

　　8、壳体材料和颜色：ABS工程塑料,瓷白

　　9、壳防护等级：IP30

　　10、重量:约140g

　　11、安装孔距:60mm

　　12、监控模块安装方式:安装于门上方

四、TCFH-592B防火门监控接口模块结构原理



　　监控模块内嵌处理器，负责对门磁开关实时监视，并把实时状态反馈给监控主机,监控主机实时显示门的开、关、故障状态。
