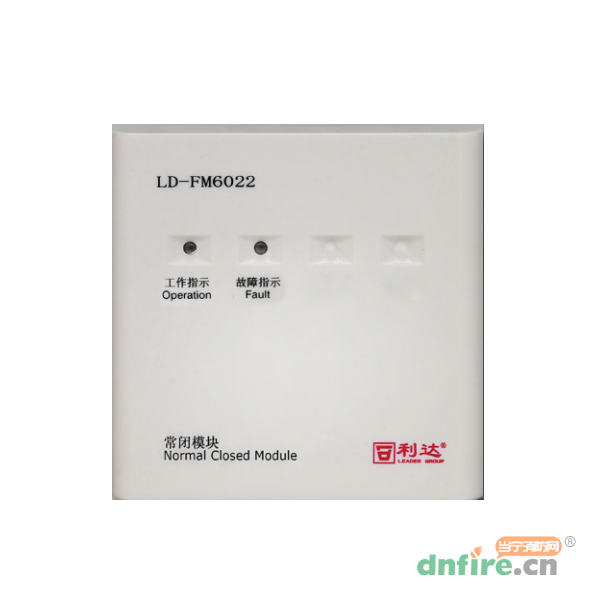

一、LD-FM6022常闭模块介绍

　　LD-FM6022常闭模块采用单片机和智能软件，特殊防潮技术，表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。LD-FM6022与利达消防防火门监控器配合使用，连接双扇常闭防火门，上传门状态信息。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB29364-2012《防火门监控器》、GB/T19001-2008《质量管理体系要求》检验和审核，符合型式检验要求。

二、LD-FM6022常闭模块特性

　　1、二总线，无极性。

　　2、采用电子编码，占一个节点地址。

　　3、两个指示灯：绿色指示工作，黄色指示故障。

　　4、连接线非正常断路或短路时，模块返回故障信号。

　　5、模块根据防火门监视器国标进行工作，可接双门或单门，双门时第1路为左门。

三、LD-FM6022常闭模块主要技术指标

内容	技术参数
类型	防火门监控模块
指示灯	两个指示灯：绿色工作指示、黄色故障指示
工作电压	二总线：DC 14V ～ 24V
工作电流	二总线: ＜ 0.7mA
输入信号参数	2 路无源开关量信号输入
工作环境温度	-40℃～ +55℃
工作环境相对湿度	≤ 95%〔(40±2)℃，无凝露〕

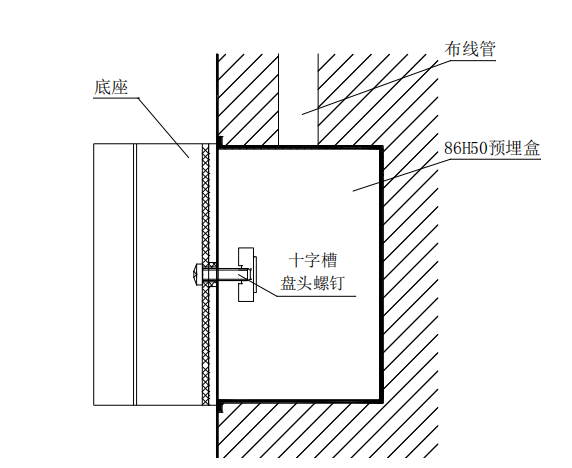

安装方式	配合本公司LD60(ED) 底座安装使用，采用插拔式结构，安装方便
最大外形尺寸	长85mm× 宽37mm× 高85mm
重量	0.1Kg±0.01Kg

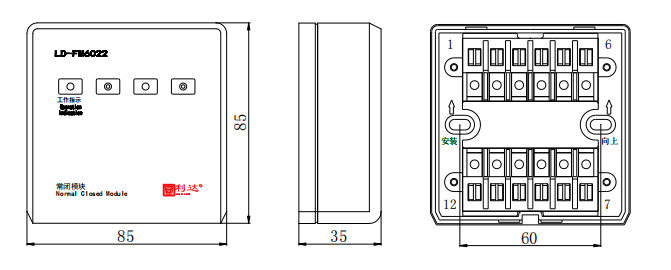

四、LD-FM6022常闭模块外形结构示意图

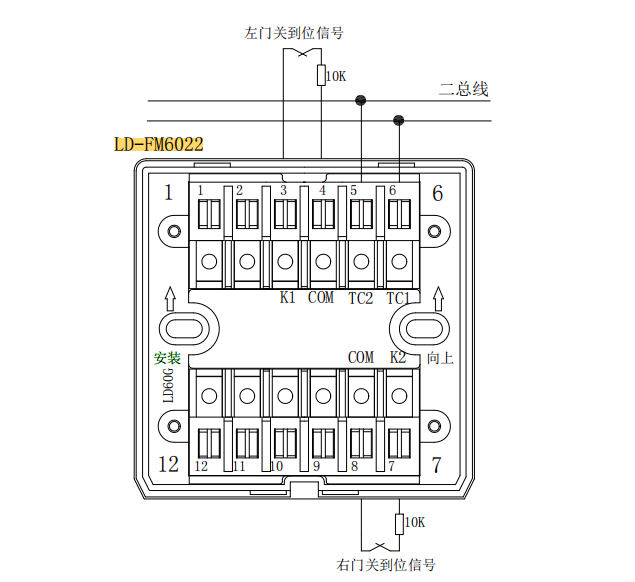

五、LD-FM6022常闭模块接线示意图

　　类型设置：

　　按编码器“类型”键；选择“E/L”读写；默认“59”为双门，“60”为单门；单门时使用“K1、COM”这对端子。

　　匹配电阻检测设置：

　　按编码器“类型”键；选择“7/9”读写；默认“3”为检测匹配电阻，“2”为不检测匹配电阻。
