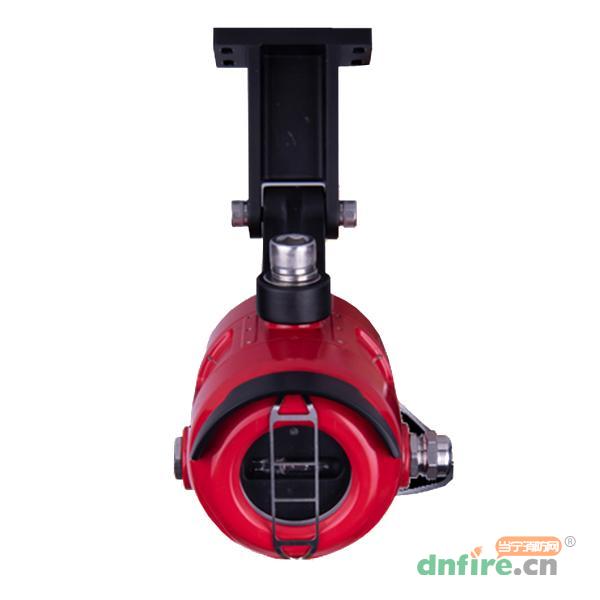

一、JTG-Z-JBF4385-Ex点型紫外火焰探测器概述
火焰探测器主要应用场所通常为隧道、电厂、军需品、爆炸仓库、印刷企业、化学制品企业；非碳氢化合物（氢气(Hydrogen),硅烷（Silane）,肼（Hydrazine）,镁（Magnesium）等）生产、储运企业；油、气、石化产品生产厂以及其他可燃性含碳物质的工业场合等。
同时，在大空间、高篷顶建筑物体育馆、剧院、电影院、仓库、飞机库、停车场、站台、地下室及重要物品保管场所和文化财产建筑物电脑机房、档案室、博物馆、文化遗产等场所均能发挥重要的作用。
注：本品不适用于安装经常有电弧产生的场景。
二、JTG-Z-JBF4385-Ex点型紫外火焰探测器特点
超强自检功能：自动光路检测和电路自检功能，对比于目前行业内传统的每半年人工检测一次，有效降低人工成本，提高设备功能检测准确性和设备安全性；
窗口除霜功能：窗口自动除霜功能，可以有效的解决室外安装时，恶劣低温条件下窗口结霜对探测火灾的影响。保证设备24小时正常运行；
良好防护等级：防护等级IP67，且与防爆合格证一体认证，室外安装更安心；
国标防爆设计：产品外壳防爆设计采用UL标准，螺扣多达15扣螺纹，有效防止爆炸气体及粉尘的进入和设备内部爆炸时阻止能量外泄，大幅度提升工业场所使用安全性；
越级抗冲击能力：红外及复合火焰探测器窗口采用“蓝宝石”镜片，可以有效的降低环境光对产品的干扰，安全可靠；
丰富外部接口：标配丰富的外部接口类型（RS485/4~20Ma/三组继电器），无需选配；
工业级抗扰能力：电磁骚扰测试（EMI）达到小于50dBμV/m，符合UL标准要求；射频电磁场辐射抗扰度（EMC）达到30V/M，工业级标准，远超产品级标准10V/M。增加产品应用环境适用性；
良好环境适用性：适用环境温度-40℃~+75℃，适用温度范围宽，增加产品应用环境适用性。
三、JTG-Z-JBF4385-Ex点型紫外火焰探测器参数
| 工作温度 |
-40～+75℃ |
| 贮存温度 |
-40～+85℃ |
| 相对湿度 |
≤95%(无凝露) |
| 防爆标志 |
Exd C T6 Gb/ExtDA21 IP67 T80 |
| 工作电压 |
额定工作电压：DC24V；工作电压范围：DC18～28V |
| 监视电流 |
17mA～27mA（DC24V） |
| 报警电流 |
28mA～40mA（DC24V） |
| 除霜电流（选配功能） |
130mA～220mA（DC24V）*窗口除霜功能开启后* 启动时间 ＜1s |
| 确认灯 |
监视状态绿色闪亮，报警状态红色常亮，故障状态黄色常亮 |
| 输出形式 |
1）三组干节点输出（火警继电器、故障继电器和辅助继电器），继电器触点容量2A@30VDC。
2）RS485（Modbus协议，详见《火焰探测器RS485应用手册》）；
3）4 - 20mA隔离输出； |
| 编址范围 |
不涉及 |
| 编址方式 |
非编址型 |
| 最远传输距离 |
RS485通讯1000m，其他不涉及 |
| 兼容性 |
通过JBF4137A中继模块后，接入JBF - 11SF系列及JBF50XX系列控制器 |
| 外观 |
RAL3003宝石红 |
| 外壳材质 |
压铸铝 |
| 防护等级 |
IP67 |
| 电气接口 |
3×M20×1.5mm |
| 产品质量 |
2.5kg（含安装架） |
| 外形尺寸 |
L 133 mm×W 130 mm×H 182 mm；（不含安装架） |
| 保护区域 |
详见3.1 |
| 响应时间 |
≤5s |
| 报警阈值 |
低、中、高3级可调（出厂默认设置为中）；监视状态每次绿灯闪烁次数表示报警阈值级别，绿灯闪烁1次为低、2次为中、3次为高（报警阈值低时探测性能最佳，但误报率会增加，报警阈值高时，反之） |
| 报警延时 |
0 - 30s可调（出厂时设置为0秒） |
| 认证特性 |
消防认证、防爆认证 |

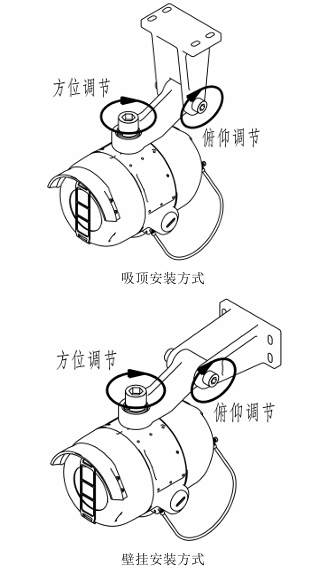

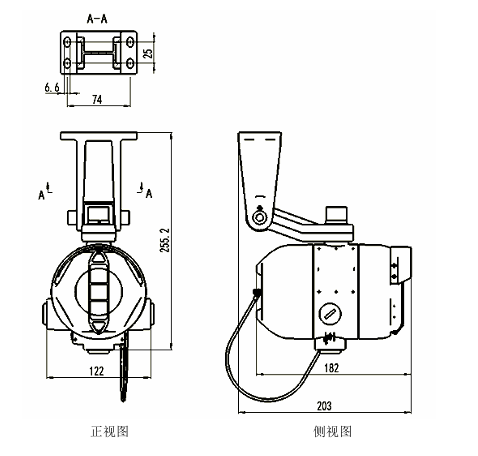

四、JTG-Z-JBF4385-Ex点型紫外火焰探测器外形尺寸图及安装方式
警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。
注意：
1、现场安装时，按GB/T 3836.15-2017标准要求、配用与环境相适应的已取得防爆合格证的电缆引入装置及防爆堵头，采用耐高温电缆。
2、火焰探测器的设置应参考《火灾自动报警设计规范》（GB 50116）及其他相关规范标准执行。
3、所有连线均采用1.0 mm2以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到JTG-Z-JBF4385-Ex火焰探测器的接线端子上。
4、检查外部连接线是否开路、短路故障。
