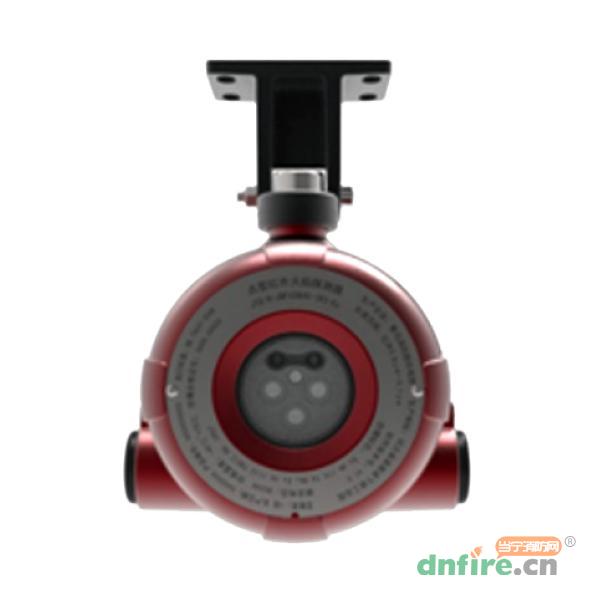

一、JTG-H-JBF4384C-IR3-Ex点型红外火焰探测器概述 JTG-H-JBF4384C-IR3-Ex点型红外火焰探测器使用专门设计的IR(红外)传感器采集火焰的红外特征信号,通过内置的高速微处理器和先进的信号处理算法,可有效的区分出真实的火焰辐射与干扰源。该系列火焰探测器具有污染检测的功能,可靠性高、报警速度快、可设置多级灵敏度,满足不同场合的需求;优良的隔爆和防护设计,能够满足在各种严酷的工业场景中使用。 二、JTG-H-JBF4384C-IR3-Ex点型红外火焰探测器功能特点 采用工业标准要求设计,性能稳定可靠。 核心电路采用SMT表面贴装工艺,可靠性高,一致性好。 三色指示灯可显示正常工作状态、火警及故障状态。 可设置多级灵敏度。 红外光谱特征,通过智能算法,进行火焰判断,报警速度快,探测距离远、误报率低。 同时具有火警和故障继电器接口。 支持编址和非编址两种工作模式。 具有污染检测的功能。 具有RS485接口(Modbus协议)和4~20mA接口。 外壳采用高强压铸铝,产品隔爆性好,防护等级达到IP67,抗粉尘污染、抗潮湿及抗腐蚀能力强等特点。 通过30V/m射频电磁场辐射抗扰度测试。 该系列火焰探测器具有优良的抗干扰能力,不受风雨、高温、高湿及自然人工光源等影响,可良好的工作于室内或室外等各种严酷的工业现场环境下。 三、JTG-H-JBF4384C-IR3-Ex点型红外火焰探测器技术参数 产品型号 JTG-H-JBF4384C-IR3-Ex 产品名称 点型红外火焰探测器 传感器数量 3个红外传感器 防爆标志 Ex db IIC T6 Gb(气体防爆) Ex tb IIIC T80℃ Db(粉尘防爆) 工作电压 总线电压:DC24V,控制器提供(无极性); 电源电压:DC24V(DC13V~DC30V,无极性) 监视电流 回路:≤770uA(DC24V);电源:≤27mA(DC24V) 报警电流 回路:≤830uA(DC24V);电源:≤39mA(DC24V) 确认灯 监视状态绿色闪亮,报警状态红色常亮,故障状态黄色常亮 工作模式 编址模式、非编模式 线制 编址模式:四线制(回路线无极性、电源线无极性) 非编模式:二线制(电源线无极性) 通讯接口 RS485(Modbus 协议);4~20mA 输出接口 故障继电器 3A@30VDC,常闭触点 火警继电器 3A@30VDC,常开触点,常闭触点 编址范围 11S 协议:1~200;62S 协议:1~252 编址方式 专用电子编码器 最远传输距离 1000m (RVS2×1.0mm2) 控制器兼容性 JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 光谱范围 红外 3.8um~5.1um 灵敏度 4 级灵敏度可调,1 级最灵敏,4 级最迟钝; 出厂默认为 3 级,可通过强磁棒进行调节,也可通过编码器进行调节 响应时间 ≤30s 污染检测 有 火警继电器不保持功能 此功能默认为开 说明:当探测器报警后,如果火源熄灭,在 60s 内,探测器自动恢复为正常监视状态, 同时火警继电器复位,可通过编码器和磁棒进行修改。 外观颜色 RAL3003 宝石红 工作温度 -40℃~+75℃ 贮存温度 -40℃~+85℃ 相对湿度 ≤95%(无凝露) 防护等级 IP67 外壳材质 压铸铝 产品质量 约 1020g(含安装架) 电气接口 2×M20×1.5mm 外形尺寸 L×W×H:112 mm×105 mm×108 mm(不含安装架) 认证特性 消防认证、防爆认证 1、如您在购物过程中遇到配送、支付、售后、购买等问题,请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn,我司客服会为您妥善处理; 2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题,请您点击进入; 3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题,欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员; 当宁消防网提醒您在收到货物时要对货物的外包装进行检查,如果因运输过程中包装有破损、开裂、雨淋等问题,您可以拒绝签收! 服务承诺 当宁消防承诺:所售商品都是正品行货,我们将严格按照国家三包政策,针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后,可由当宁消防开具增值税发票。开好后,会以快递方式给您寄出。产品下单付款后,当宁消防物流部门会尽快发货,十五个工作日内将货物发出,特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策,请您放心购买! 注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货!并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新,请大家谅解! 权利声明 当宁消防网上的所有商品信息、产品图片、购买评价等内容,是当宁消防网重要的经营资源,未经许可,禁止非法转载使用。
JTG-H-JBF4384C-IR3-Ex点型红外火焰探测器使用专门设计的IR(红外)传感器采集火焰的红外特征信号,通过内置的高速微处理器和先进的信号处理算法,可有效的区分出真实的火焰辐射与干扰源。该系列火焰探测器具有污染检测的功能,可靠性高、报警速度快、可设置多级灵敏度,满足不同场合的需求;优良的隔爆和防护设计,能够满足在各种严酷的工业场景中使用。
采用工业标准要求设计,性能稳定可靠。
核心电路采用SMT表面贴装工艺,可靠性高,一致性好。
三色指示灯可显示正常工作状态、火警及故障状态。
可设置多级灵敏度。
红外光谱特征,通过智能算法,进行火焰判断,报警速度快,探测距离远、误报率低。
同时具有火警和故障继电器接口。
支持编址和非编址两种工作模式。
具有污染检测的功能。
具有RS485接口(Modbus协议)和4~20mA接口。
外壳采用高强压铸铝,产品隔爆性好,防护等级达到IP67,抗粉尘污染、抗潮湿及抗腐蚀能力强等特点。
通过30V/m射频电磁场辐射抗扰度测试。
该系列火焰探测器具有优良的抗干扰能力,不受风雨、高温、高湿及自然人工光源等影响,可良好的工作于室内或室外等各种严酷的工业现场环境下。
Ex db IIC T6 Gb(气体防爆)
Ex tb IIIC T80℃ Db(粉尘防爆)
总线电压:DC24V,控制器提供(无极性);
电源电压:DC24V(DC13V~DC30V,无极性)
编址模式:四线制(回路线无极性、电源线无极性)
非编模式:二线制(电源线无极性)
4 级灵敏度可调,1 级最灵敏,4 级最迟钝;
出厂默认为 3 级,可通过强磁棒进行调节,也可通过编码器进行调节
此功能默认为开
说明:当探测器报警后,如果火源熄灭,在 60s 内,探测器自动恢复为正常监视状态,
同时火警继电器复位,可通过编码器和磁棒进行修改。
