特别提醒:HJ-1807多线控制模块现已停产,现用HJ-1807A替代。
一、HJ-1807多线控制模块概述
HJ-1807中继模块用于控制消防泵、喷淋泵和风机等重要设备;用于控制消防泵、喷淋泵和风机等重要设备的启动与停止,并接收控制消防泵、喷淋泵和风机等重要设备启动后输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,确定设备已启动。
二、HJ-1807多线控制模块主要技术指标:
(1)监控电流<350μA
(2)动作电流<20mA
(3)线制:与控制器间为二根信号线(K+,K-),与控制对象间的控制线、反馈线根据具体情况而定。
(4)使用环境:温度:-10℃~+55℃ 相对湿度≤95%,不结露
(5)外壳防护等级:IP30
(6)外形尺寸:86mm×86mm×39.5mm(30)
三、HJ-1807多线控制模块结构特征:

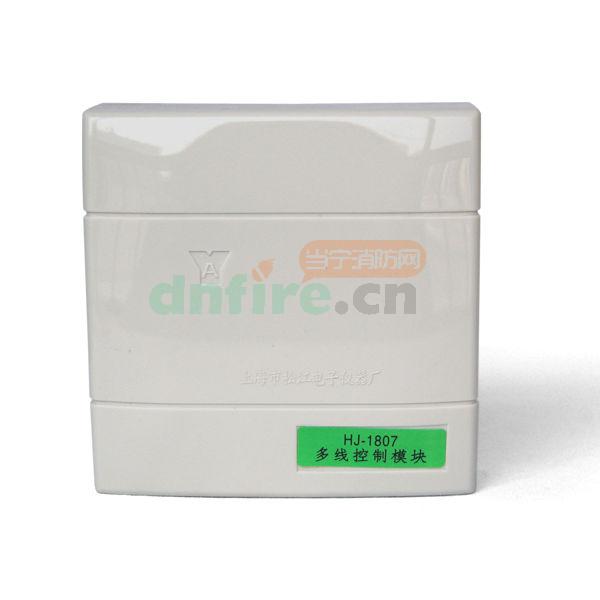

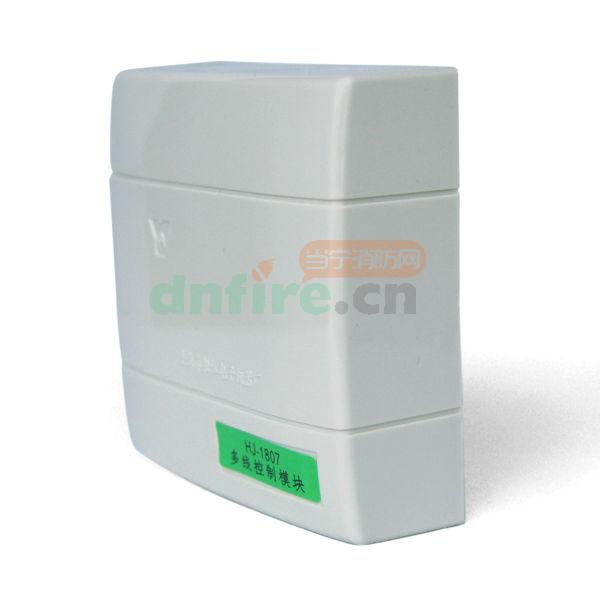

模块外形实体图如下图所示。
四、HJ-1807多线控制模块安装与布线:
HJ-1807模块的外形及结构与HJ-1751中继模块相同,安装方法也相同,其对外端子示意如下图:
其中:
K+、K-:与控制器多线盘控制端连接
无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接
常开 中心:常开输出端子
常闭 中心:常闭输出端子
布线要求:多线控制线采用阻燃BV型双绞线,截面积≥1.0mm2;无源采用阻燃BV线,截面积≥1.0mm2。
注:无源反馈必须是无源的,不能是交流反馈。
