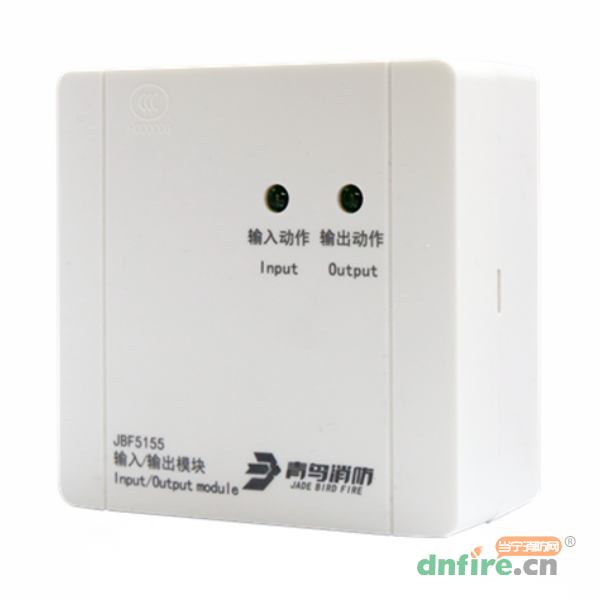

JBF5155输入输出模块 专线 多线模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 青鸟消防
进入品牌页
关注
类似产品
 JBF5155输入/输出模块 多线模块 ...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、JBF5155输入输出模块功能特点

 ◎内置微处理器,采用SMT表面贴装工艺。

 ◎具有脉冲点动输出与持续输出2种方式,输出信号为DC24V/80mA,用于对消防泵、风机等大型专线联动消防设备的启、停控制。

 ◎输入、输出端均具有断线监控功能。

 ◎插拔式结构,易于施工、维护方便。

 ◎两线制,专用线路有极性。功耗低,通讯距离1500m。

二、JBF5155输入输出模块技术参数

型号 JBF5155
名称 输入输出模块
品牌 青鸟消防
专线输出 DC24V-28V,控制器提供
监视电流 ≤0.3mA
报警电流 ≤90mA
输出信号 DC24V/80mA
指示灯

监视时输入动作灯红色闪亮、输出动作灯不亮,

动作时输入动作灯红色常亮、输出动作灯红色常亮,

故障状态时输入动作灯不亮,输出动作灯不亮

线制 两线制,专用线路有极性
通讯距离 1500m
兼容性 可用于JBF-11SF系列及JBF50、51系列控制器
外壳材质 ABS
外观 PANTONE Warm Gray 1 C米白色
工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%(无凝露)
防护等级 IP20
产品重量 120g

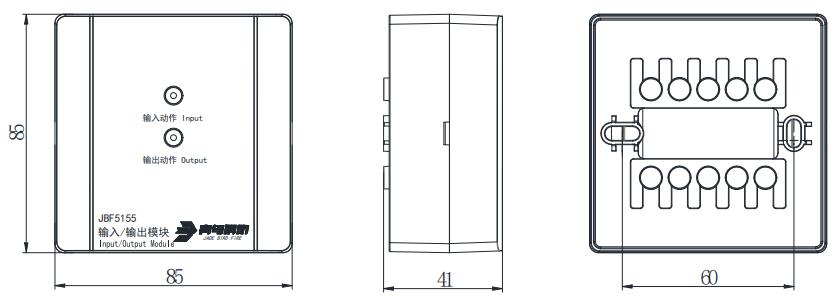

外形尺寸 85mm长×85mm宽×40.5mm厚(含底座)
执行标准 GB16806-2006《消防联动控制系统》

三、JBF5155输入输出模块接线图

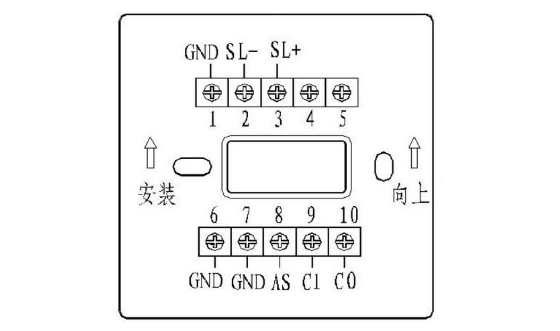

JBF5155输入输出模块接线端子图

  SL+端子3、SL-端子2分别接在控制器中多线控制盘单元对应的专线输出端子SL+和SL-,有极性

  SL+(3)、SL-(2)接两总线,有极性;

  AS(8)和GND(1,6,7)接回答(无源动合触点),连接在AS和GND上的监视设备的动合端必须并联10kΩ终端电阻;

  C1(9)和GND(1,6,7)接启动继电器线圈两端,继电器线圈阻抗要求300-5K ohm;若不接继电器,需接3K终端电阻。

  C0(10)和GND(1,6,7)接停止继电器,线圈两端继电器线圈阻抗要求300-5K ohm;若不接继电器,需接3K终端电阻。

“持续输出”时接线图

JBF5155输入输出模块接线图

  AS和GND之间接无源触点作为应答信号。继电器线圈阻抗要求300~5K欧姆。

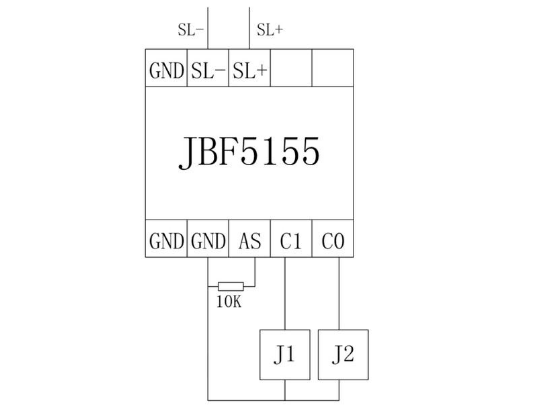

“单次输出”时接线图

JBF5155输入输出模块接线图

  J1和J2分别为启动继电器和停止继电器线圈,应用时现场设备需接为“自保持”工作模式。

  AS和GND之间接无源触点作为应答信号。继电器线圈阻抗要求300~5K欧姆。

四、JBF5155输入输出模块使用注意事项

  输出方式可通过控制器“设置多线登记及故障检测”菜单下的“输出状态”进行设置,其中“0”代表持续输出,“1”代表单次输出,即脉冲点动输出。

  持续输出时仅端子C1有输出信号,启动时输出DC24V,停止时不输出。

  单次输出时端子C1、端子C0均有输出信号,启动时端子C1输出DC24V,2秒后停止输出;停止时C0输出DC24V,2秒后停止输出。
