一、J-EI6046型输入/输出模块（多线联动模块）性能特点

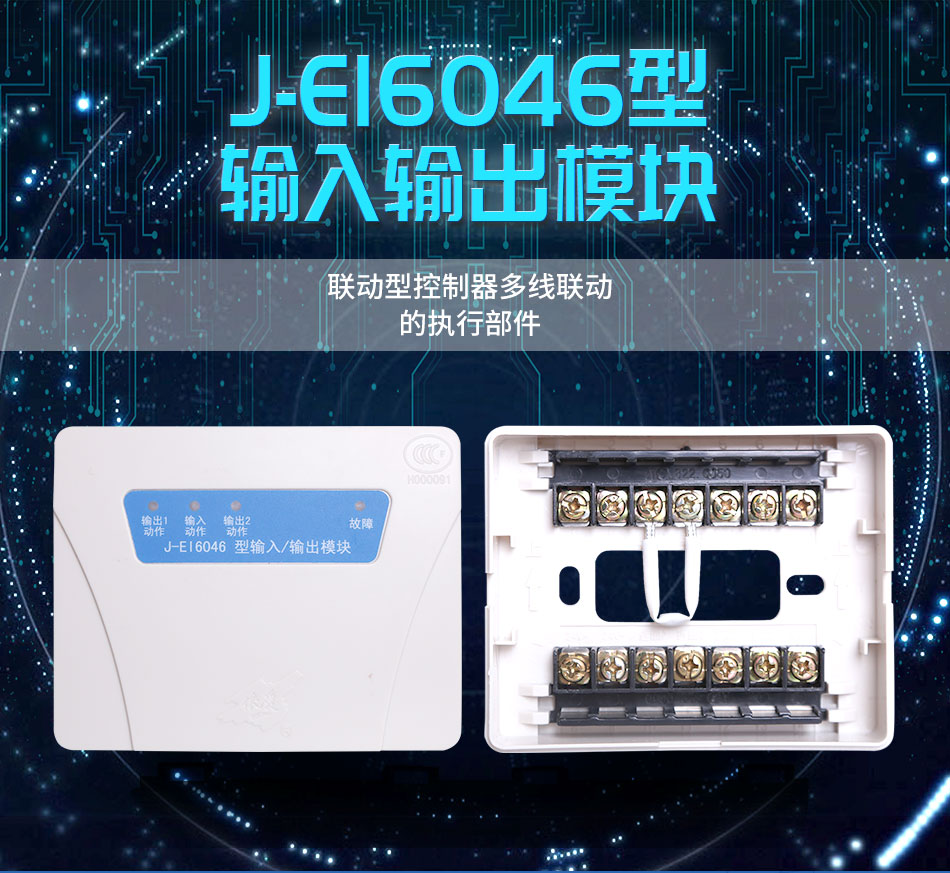

　　联动型控制器多线联动的执行部件，通过两根联动控制线接收控制器启动/停止命令。

　　通过配套使用的EI6062型切换模块实现对消防泵、风机等设备的启动/停止控制，可接收设备的“运行”反馈信号。

　　发出“启动”、“停止”控制信号及接收到设备“运行”反馈信号时均有对应的指示灯指示。

　　可检测输出线路的断路、短路故障，并有“故障”指示灯指示。

　　插拔式结构，安装接线方便。

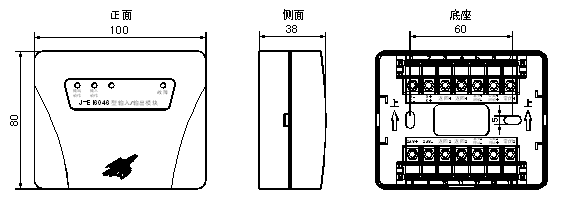

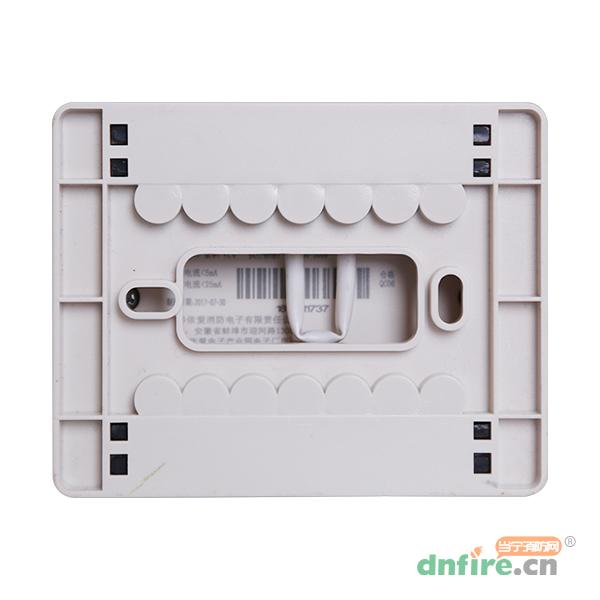

二、J-EI6046型输入/输出模块（多线联动模块）外形及安装尺寸

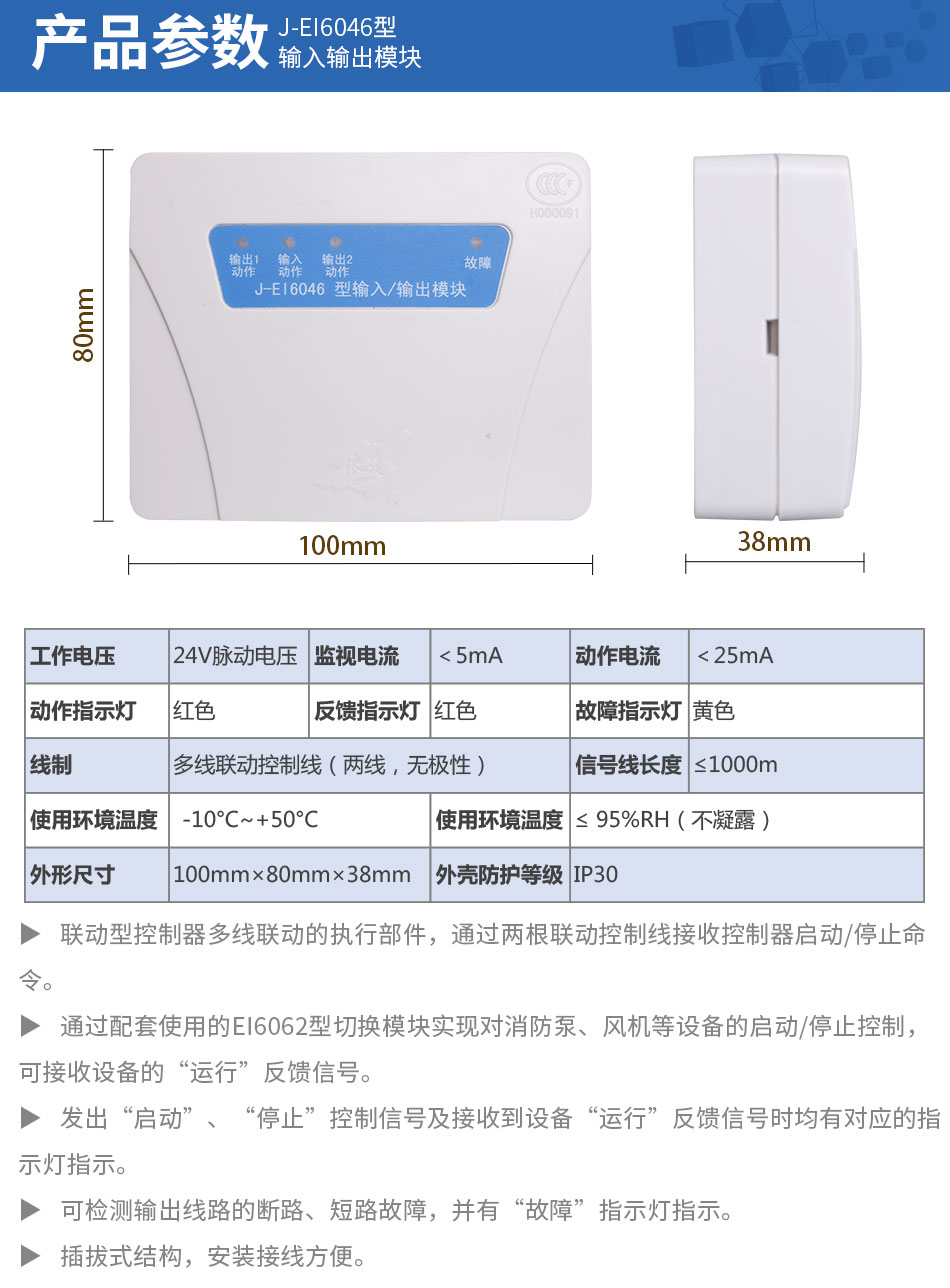

三、J-EI6046型输入/输出模块（多线联动模块）主要技术指标

使用环境温度	10℃+50℃
使用环境湿度	＜95RH（不凝露）
工作电压	24V脉动电压
线制	多线联动控制线（两线，无极性）
监视电流	＜5mA
信号线长度	≤1000m
动作电流	＜25mA
外壳防护等级	IP30
动作指示灯	红色反馈指示灯
红色故障指示灯	黄色

四、J-EI6046型输入/输出模块（多线联动模块）安装与接线

　　安装

　　EI6046模块一般安装在受控设备附近，与EI6062切换模块配套安装。

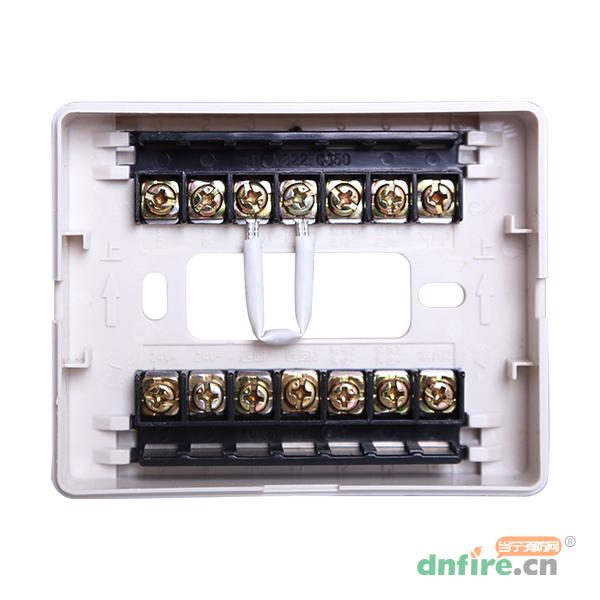

　　安装模块时，先用M4螺钉将底座（根据标识“↑”、“上”确定安装方向）固定在预埋的DH86型接线盒上，也可利用安装孔直接固定在安装位置。底座接线完成后将模块插入底座。

　　接线

　　端子“C-”、“C+”为信号输入端，接联动控制器多线联动接线板；端子“启动-”、“启动+”为启动输出的负、正端，“停止-”、“停止+”为停止输出的负、正端，与J-EI6062型切换模块对应连接。接线图见手册“J-EI6062型切换模块”部分。

　　注：

　　“启动”输出、“停止”输出均有极性，应与J-EI6062型切换模块的“启动输入”、“停止输入”的正、负端对应连接，如极性接反，J-EI6062模块将无法动作，设备不能动作。

　　EI6046模块为有源输出，不可直接连接AC220V强电设备，必须通过切换模块进行强、弱电切换。

　　多线联动控制线应使用RVS2*1.0双绞线。
