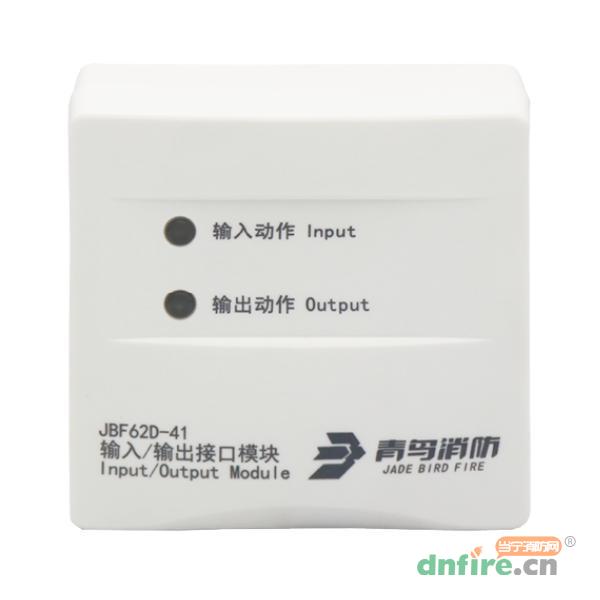

一、JBF62D-41输入/输出接口模块概述
JBF62D-41输入/输出接口模块是青鸟消防开发应用于防火门监控系统的现场部件，用于对外接电动闭门器或电动门吸等设备进行状态监测。该模块专门针对单常开门设计，为单输出、单路输入接口,占用一个回路地址点。该接口模块适用于上电关门或断电关门的电动闭门器等设备。
二、JBF62D-41输入/输出接口模块功能特点
◎内置微处理器
◎采用SMT表面贴装工艺
◎DC24V直流电源输入，DC24V有源继电器输出
◎通信采用二总线技术，无极性要求，在保证低功耗的同时使
◎传输距离最远达1500m
◎施工中建议使用双绞线，导线截面积不小于1.5mm2
◎采用青鸟消防自主研发的朱鹮芯片，抗干扰能力强，稳定性高
◎回路信号处理电路与输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强
◎电子编码方式，可通过专用电子编码器编址或防火门监控器在线编址
◎采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试
◎具备完善的故障检测功能
◎针对单常开门设计，为单路输出、单路输入接口，占用一个回路地址点
三、JBF62D-41输入/输出接口模块技术参数
| 型号 |
JBF62D-41 |
| 名称 |
输入/输出接口模块 |
| 品牌 |
青鸟消防 |
| 工作电压 |
DC18-28V，联动电源提供 |
| 回路总线 |
DC13-28V，调制型，控制器提供 |
| 射频电磁场辐射抗扰度 |
30V/M |
| 监视电流 |
≤0.6mA（DC24V） |
| 报警电流 |
≤1.2mA（DC24V） |
| 输出容量 |
0.2A/24V |
| 确认灯 |
监视状态：“输入动作”灯每4秒闪亮一次，“输出动作”灯每4秒闪亮一次。
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮。
故障状态：输入端故障“输入动作”灯每4秒连续闪亮两次；输出端故障“输出动作”灯每4秒连续闪亮两次。
|
| 线制 |
四线制，信号线无极性，24V电源线有极性 |
| 编址范围 |
1~252 |
| 编址方式 |
专用电子编码器、监控器在线编址 |
| 最远传输距离 |
1500m（RVS-2×1.5mm2） |
| 外观 |
PANTONE Warm Gray 1 C（米白色） |
| 外壳材质 |
ABS（塑料） |
| 工作温度 |
-10 ～ +55℃ |
| 贮存温度 |
-20 ～ +65℃ |
| 相对湿度 |
≤ 95%( 无凝露 ) |
| 产品质量 |
125g |
| 外形尺寸 |
（长×宽×高）90mm×86mm×38mm（含底座） |

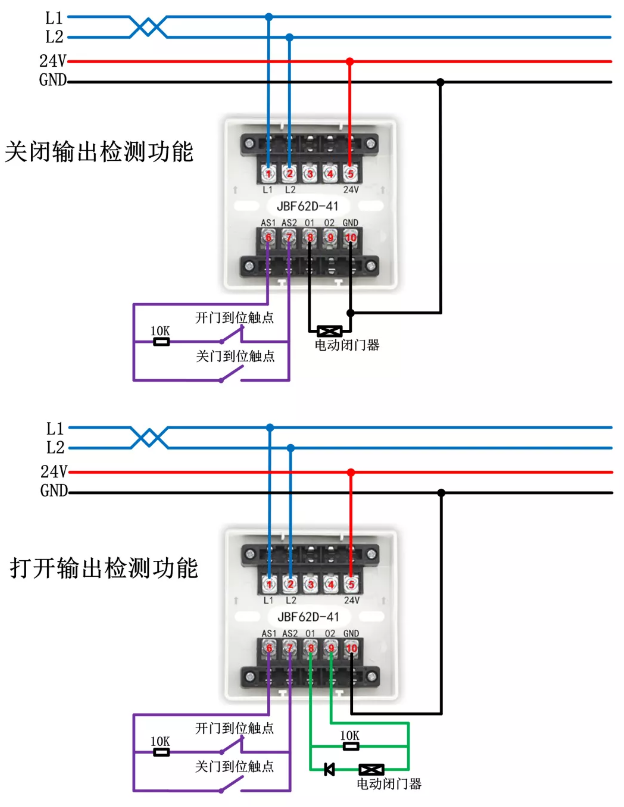

四、JBF62D-41输入/输出接口模块接线图
