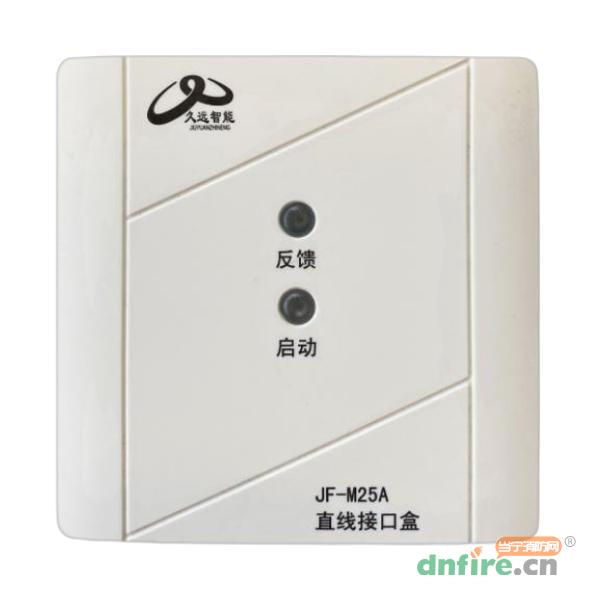

JF-M25A直线接口盒 多线模块
品       牌:
证       书:
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 久远
进入品牌页
关注

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、JF-M25A直线接口盒概述

  JF-M25A直线接口盒可应用于JF999系列大多数类控制器中,适用于启动专用消防设备,如消防泵、消防风机等。

  当启动直线时,信号通过模块输出控制相应继电器动作,实现相应功能。当停止直线时,信号通过模块输出控制相应继电器动作,实现相应功能。

二、JF-M25A直线接口盒功能特点

  内置微处理器;

  采用全SMT表面贴装工艺;

  直线二总线,功耗低,导线线径1.0mm2,最远传输距离1000m;

  对导线无特殊要求,施工简便、费用低廉;

  稳定性高,抗干扰能力强;

  插拔式结构,可先将底座安装在墙上,布线后工程调试前再将部件插入底座,易于施工、维护;

  具有断线监控功能。

三、JF-M25A直线接口盒技术参数

型号 JF-M25A
名称 直线接口盒
品牌 久远
监视电流 ≤0.3mA
动作电流 ≤70mA
抗电磁干扰 10V/m(1MHz…1GHz)
指示灯

正常监视状态:反馈灯红色闪亮,启动灯不亮;

故障状态:反馈灯不亮,启动灯不亮;

动作状态:启动灯红色常亮;

反馈状态:反馈灯红色常亮。

工作温度 -10℃~+50℃
贮存温度 -30℃~+75℃
相对湿度 ≤95%
线制 直线二总线,有极性
外形尺寸 L 85mm×W 85mm×H 43mm

四、JF-M25A直线接口盒接线图

  此模块的输出方式可以通过修改控制器“设置直线登记及故障检测”菜单下的“输出状态”进行设置,其中“0”代表持续输出,“1”代表单次输出。

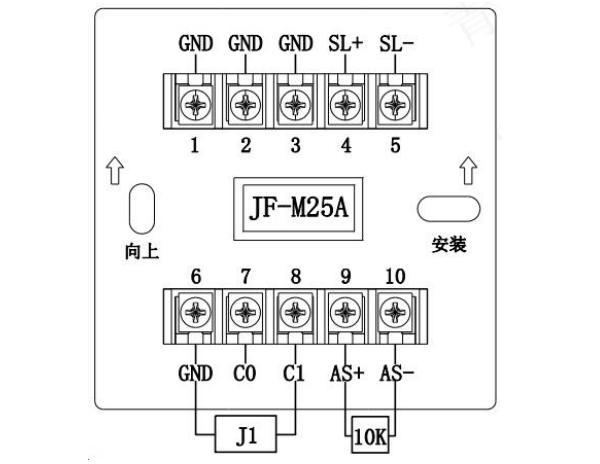

  持续输出时:仅C1端子输出,“启动”状态输出24V电压,“停止”状态不输出24V电压;

JF-M25A直线接口盒接线图

“持续输出”时的接线图

  J1为启动继电器线圈;

  AS+与AS-间接无源触点作为应答信号。

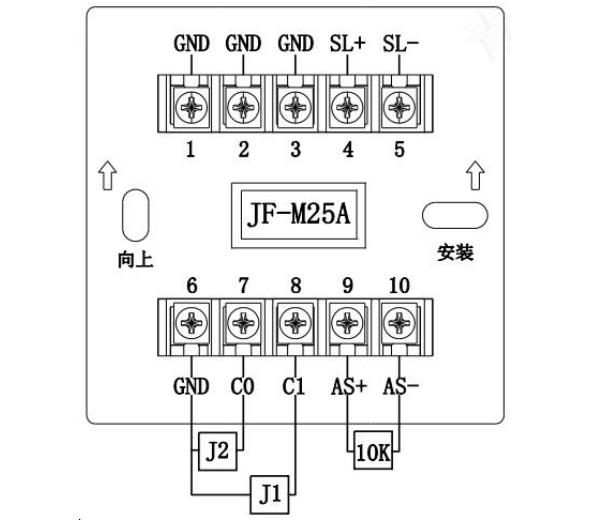

  单次输出时:C1、C0都有输出信号,“启动”时C1输出24V电压,2秒后停止输出;“停止”时C0输出24V电压,2秒后停止输出。

JF-M25A直线接口盒接线图

“单次输出”时的接线图

  J1为启动继电器线圈;

  J2为停止继电器线圈;

  AS+与AS-间接无源触点作为应答信号。
