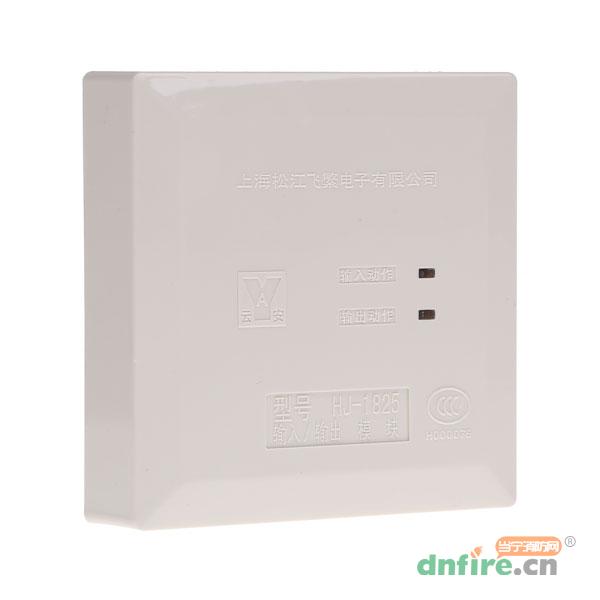

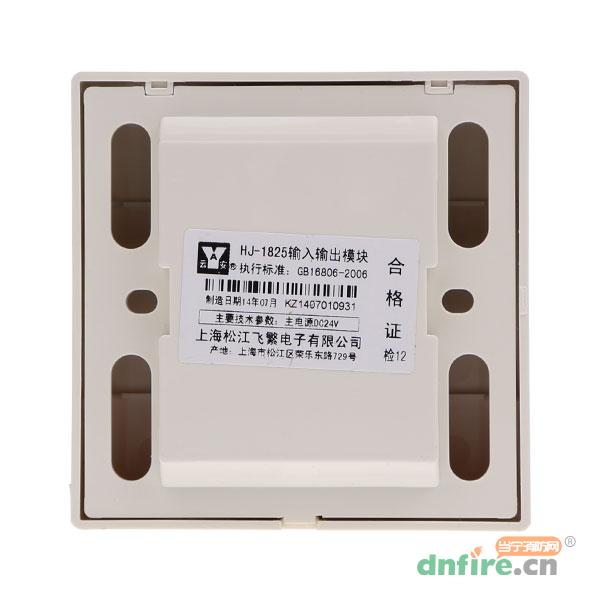

一、HJ-1825输入/输出模块概述：
HJ-1825输入/输出模块(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如警铃、声光报警器、阀、口、电梯、广播切换等，并可接收设备的动作回答信号。
二、HJ-1825输入/输出模块特点：
1.地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
2.输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号

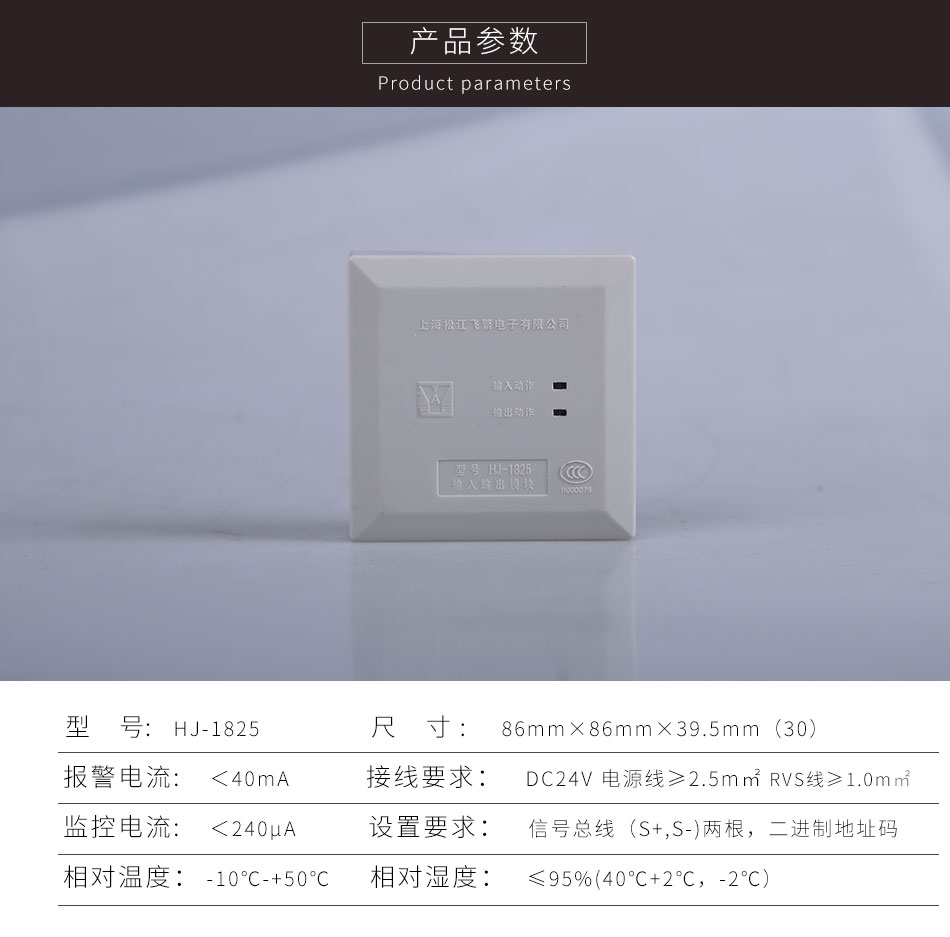

三、HJ-1825输入/输出模块技术特性：
1.监控电流：<240µA
2.报警电流：<40mA
3.接线要求：RVS线≥1.0mm2 DC24V 电源线≥2.5mm2
4.使用环境：温度-10℃～＋50℃ 相对湿度≤95％（40℃ +2℃,-2℃）
5.外形尺寸及颜色：86×86×39.5（30） 象牙白色
6.设置要求：信号总线（s+，s-）二根，二进制地址码；电源总线（DC24V）二根。与控制对象间的控制线、反馈线根据具体情况而定。
四、HJ-1825输入/输出模块结构特征与工作原理：

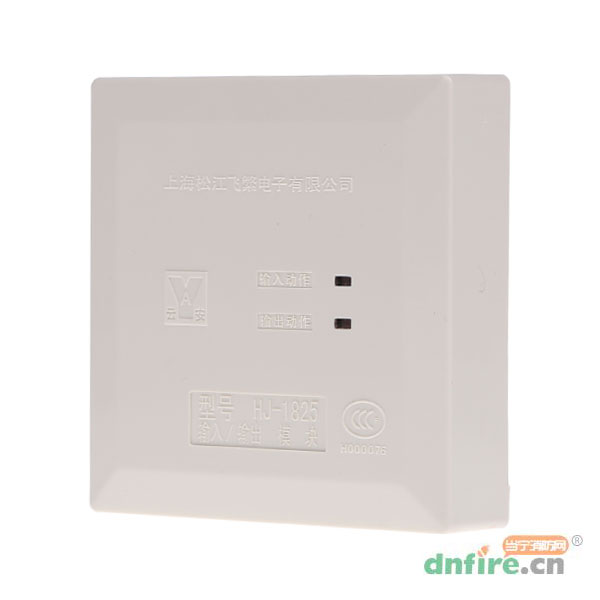

1.HJ-1825模块外形实体图如图1所示。

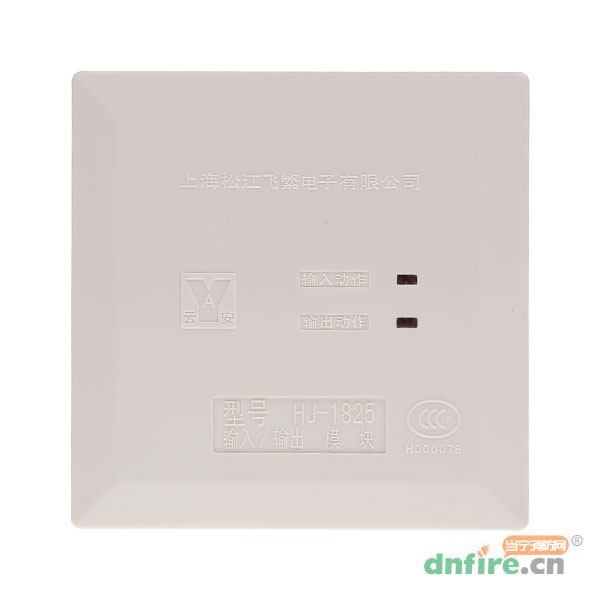

图1 模块外形实体图
2.工作原理
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。
.jpg)

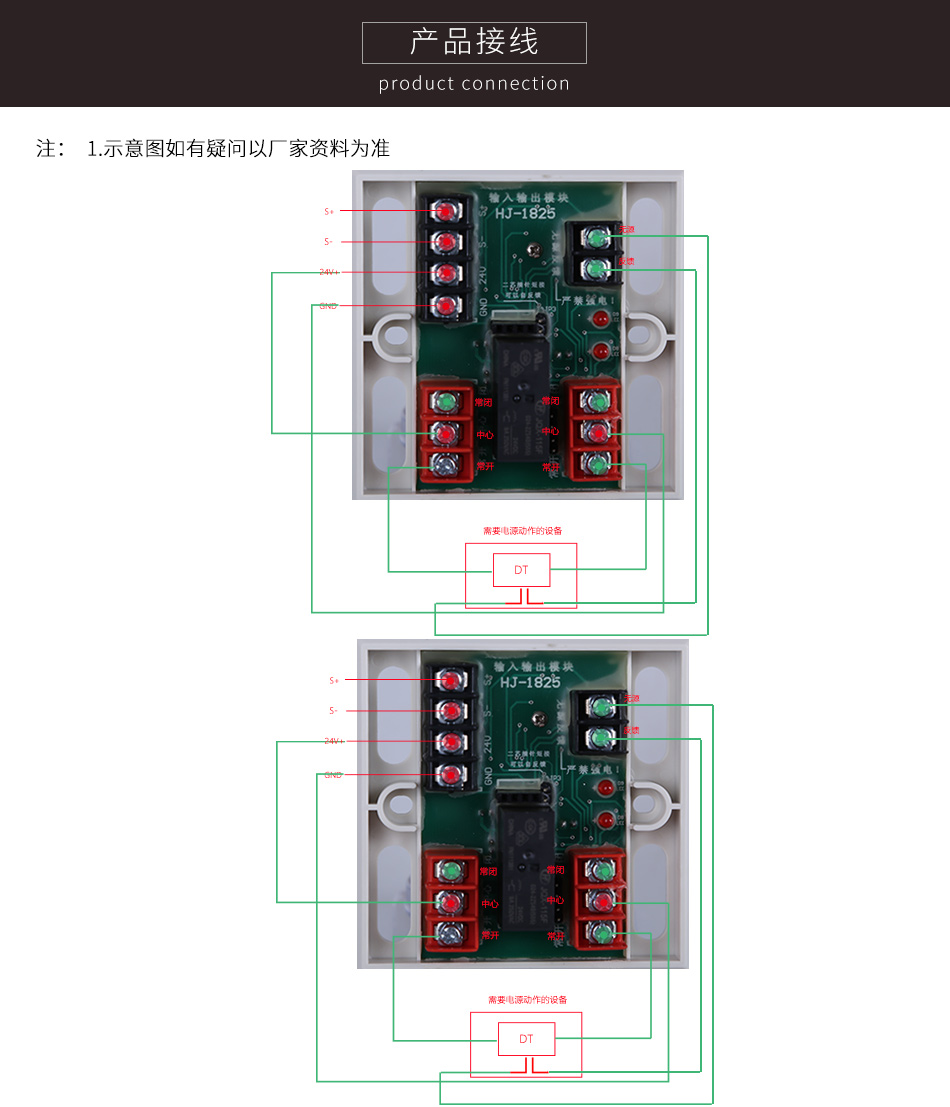

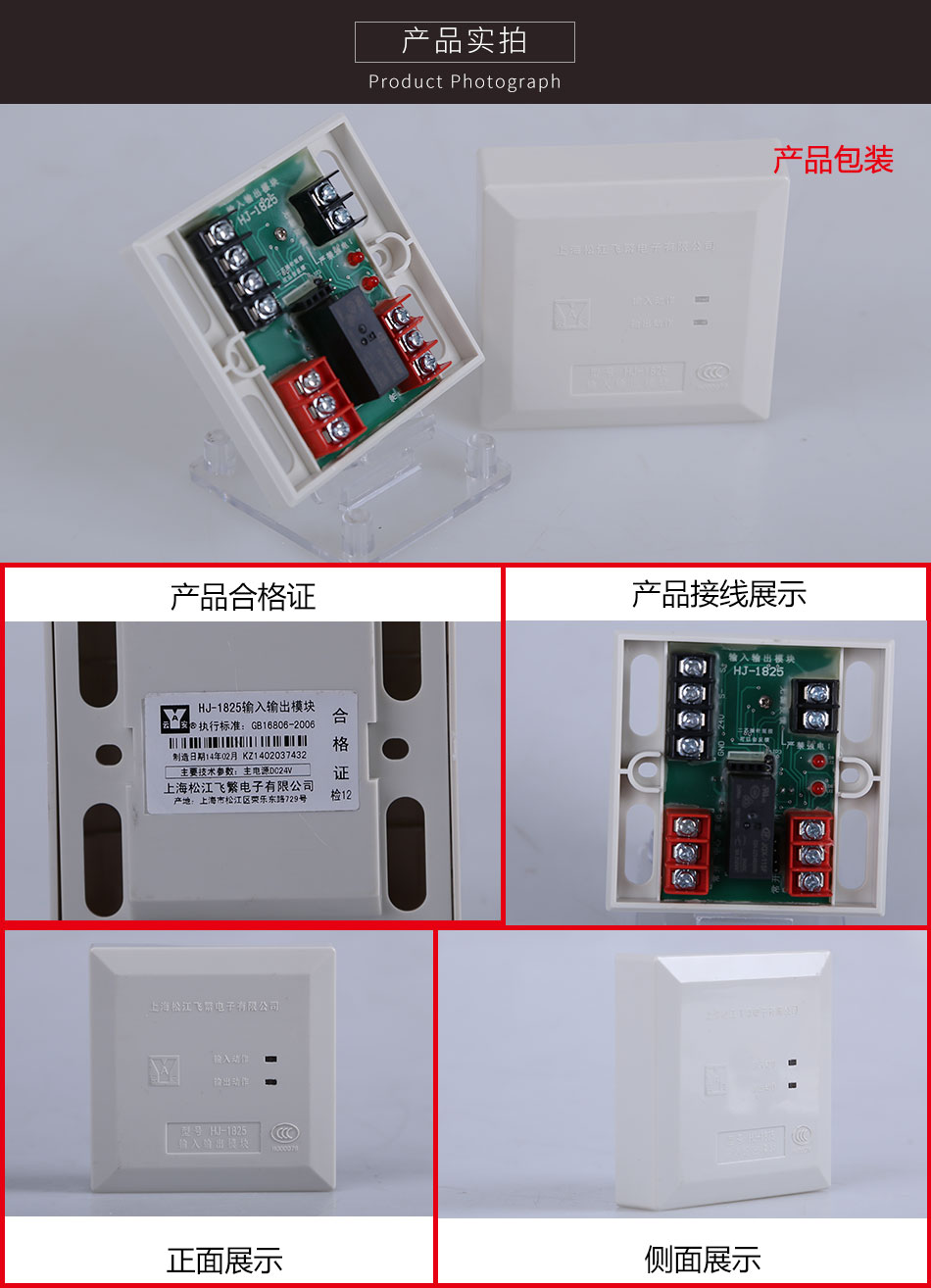

图2 内部端子示意图
其中：
S+、S-：与控制器信号二总线连接的端子
+24V、GND：DC24V输入端子
无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接
常开 中心：常开输出端子
常闭 中心：常闭输出端子
五、HJ-1825输入/输出模块安装与布线：
1.安装前应首先检查外壳是否完好无损，标识是否齐全。
2.模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔下模块，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好模块即可安装好模块。
3.模块采用线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔距为60mm.
4.布线方式：信号二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；24V电源线采用阻燃BV线，截面积≥1.5mm2；无源采用阻燃BV线，截面积≥1.0mm2；控制采用阻燃BV线，截面积≥1.0mm2。
