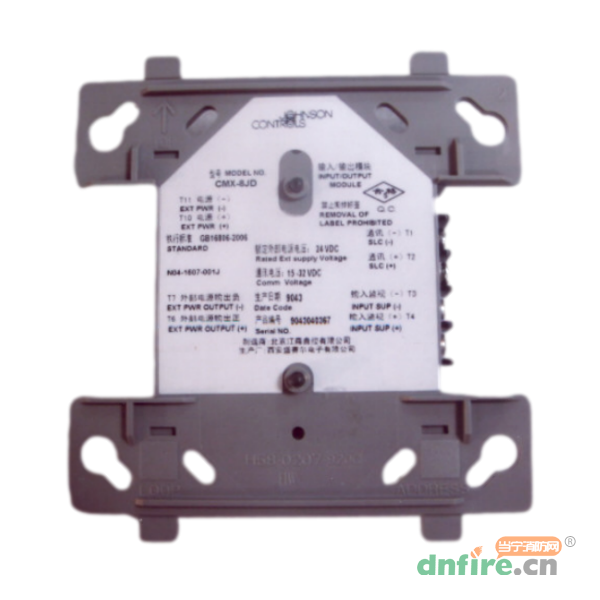

一、CMX-8JD输入输出模块概述

　　CMX-8JD输入输出模块具有单输出和单输入通道的功能。其均有两个独立的LED指示灯可通过控制器发命令码显示灭、闪亮或恒亮状态。

　　输入通道监视无源常开触点并将其状态反馈给控制器。输出通道输出一组常开触点，并对输出连线和外部输入电源进行监视。

　　此模块地址由编址器CP900写入，地址设定范围是101-198。写入的地址为输出通道的地址N，输入通道的地址N+1会自动生成。本模块出厂时设定为双地址。

　　如果仅需要输出通道地址，则短连T6和T7端子，然后用编址器写入地址。

　　如果仅需要输入通道地址，则短连T3和T4端子，然后用编址器写入地址。

二、CMX-8JD输入输出模块技术参数

型号	CMX-8JD
名称	输入输出模块
品牌	江森自控
通讯电压范围	15~32VDC
静态电流	350μA@24VDC无通讯
外部电源输入电压	额定24VDC
外部电源输入电流	最大2A
输出触点容量	2A，30VDC；0.5A 125VAC（阻性负载）
工作温度范围	-10℃~+55℃
工作湿度范围	10%~95%RH相对湿度，无凝结
重量	170g
外形尺寸	124.6mm长×124.6mm宽×62mm高（模块与预埋盒及面板安装尺寸）

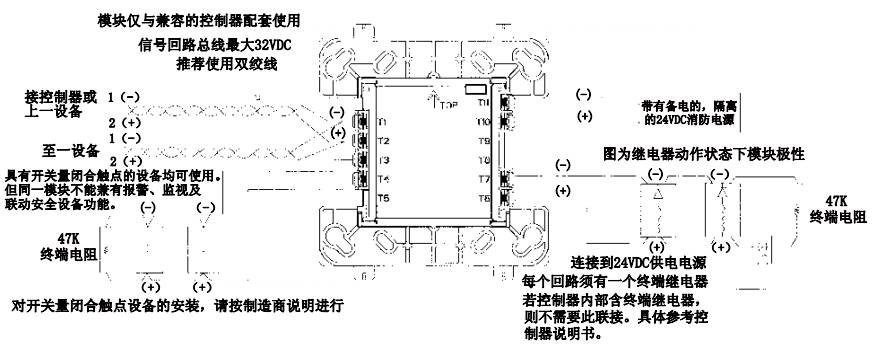

三、CMX-8JD输入输出模块接线说明

　接线端子说明：

　　T1通讯总线负；T2通讯总线正；

　　T3输入模块监视负；T4输入模块监视正；

　　T6外部电源输出正；T7外部电源输出负；

　　T10外部电源输入正；T11外部电源输入负。

　整流二极管说明：

　　如上图右半部分所示，被控制设备内部必须接有二极管。若无，须在外部串接相应的整流二极管。

　　根据被控设备的电流参数选择相应的整流二极管。以下二极管资料仅供参考；

　　①型号1N4003：最大正向电流1A

　　②型号1N5402：最大正向电流3A。

　注意：

　　模块的外部输入电压和电流有限，请勿超过最大值。

　　输出模块负载的容量不应大于输出触点的容量。
