一、KZJ-956输入/输出模块概述
KZJ-956型输入/输出模块与二总线9000系列联动控制器配套使用，主要对消防联动设备进行输出控制(如排烟阀、送风阀、防火阀等)，并可接收联动设备的反馈信号，以判断被联动设备是否正常工作。
二、KZJ-956输入/输出模块特点
控制与反馈功能兼备：与二总线9000、9100系列联动控制器配套，可对排烟阀、送风阀、防火阀等消防联动设备输出控制，还能接收设备反馈信号，便于判断设备工作状态；
智能稳定的工作模式：内置CPU，采用无极性智能二总线工作模式，数据处理稳定可靠，可有效降低布线成本和施工难度，提高系统稳定性；
低功耗运行：静态电流＜0.6mA（省电模式），动作电流＜10mA，节能的同时减少了设备发热，延长使用寿命；
输出容量适配：输出控制接点容量为2A DC30V，能满足多数消防联动设备的控制要求，可提供稳定驱动信号；

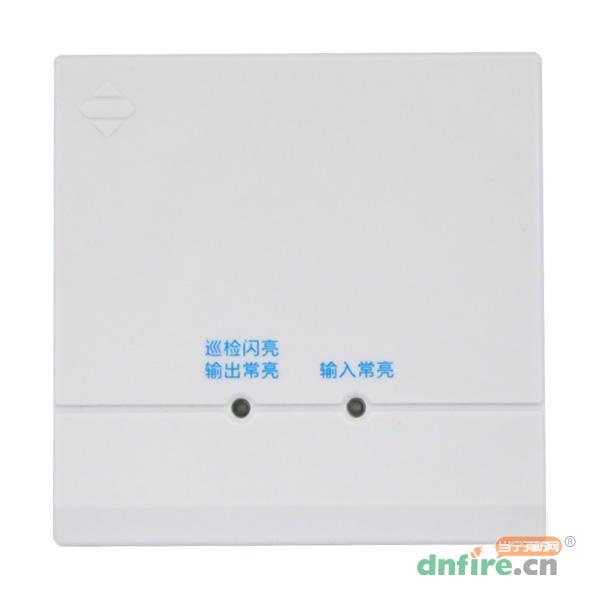

清晰状态指示：巡检状态下，巡检指示灯约每12秒闪亮一次；输出状态时，巡检指示灯常亮；反馈状态下，输入指示灯常亮，便于工作人员实时掌握模块工作状态。
三、KZJ-956输入/输出模块接线方法

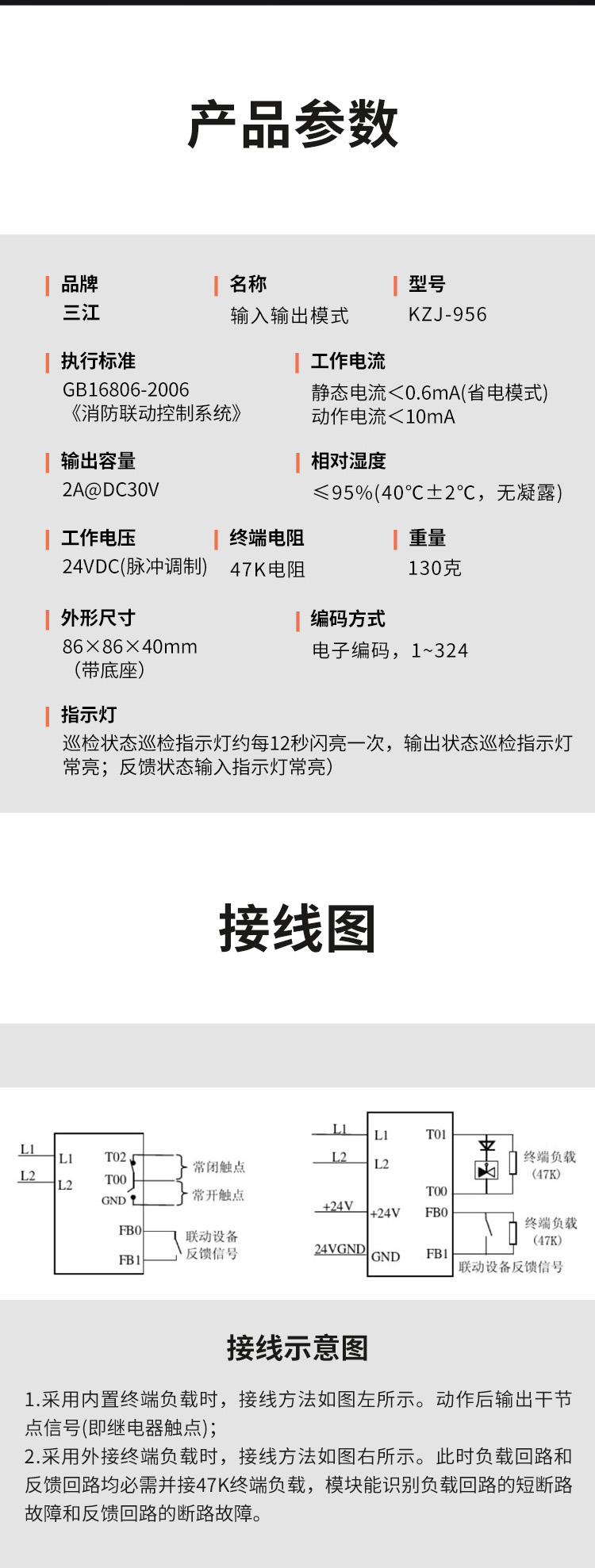

采用内置终端负载时，接线方法如下图(使用内置终端时接线示意图)所示。动作后输出干节点信号(即继电器触点)；
采用外接终端负载时，接线方法如下图(使用外接终端时接线示意图)所示。此时负载回路和反馈回路均必需并接黑色终端负载，模块能识别负载回路的短断路故障和反馈回路的断路故障。
四、KZJ-956输入/输出控制模块参数
| 工作电压 |
24VDC(脉冲调制) |
| 工作电流 |
静态电流＜0.6mA(省电模式);动作电流＜10mA |
| 工作指示 |
红色状态指示灯(巡检时闪亮，动作时常亮)
反馈状态指示灯(平时不亮，反馈信号输入时常亮) |
| 输出容量 |
2A@DC30V(节点容量) |
| 重量 |
约 130g |
| 壳体材料 |
阻燃 ABS(V0);白色 |
| 外型尺寸 |
86X86X40(mm) |
| 接线方式 |

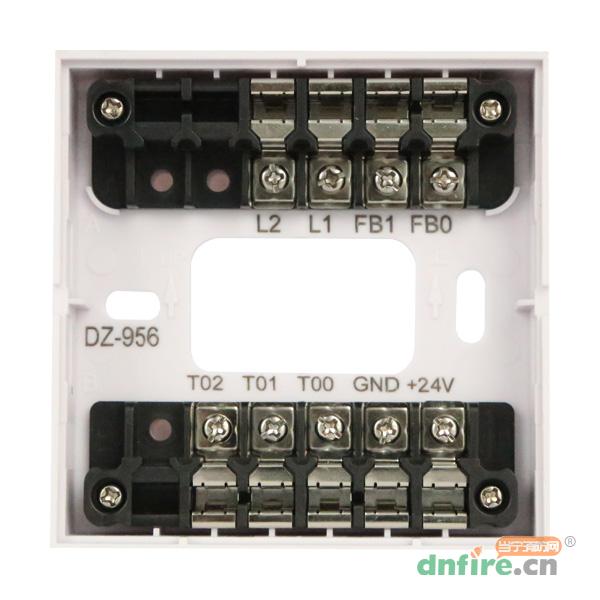

四线制(无极性信号线(L1,L2)+有极性电源线(DC24V,GND)) |
| 使用环境 |
室内，温度 -10℃ - +55℃，相对湿度:≤95%(40℃ ±2℃无凝露) |
| 终端负载 |
47K 电阻 |
| 编码方式 |
通过编码器进行编码，地址编码 1 - 324 任选 |
| 配接主机 |
9000 系列控制器或 JB - QBL - MN/300 控制器 |

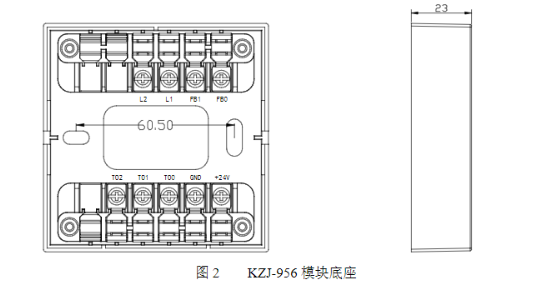

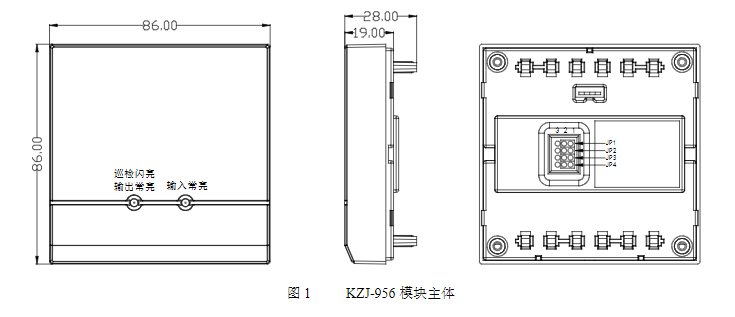

五、KZJ-956 输入/输出模块外形尺寸图
