LD6800EC-1输入输出模块已经停产，可由LD6800ED-1型号替代。

一、LD6800EC-1输入输出模块介绍

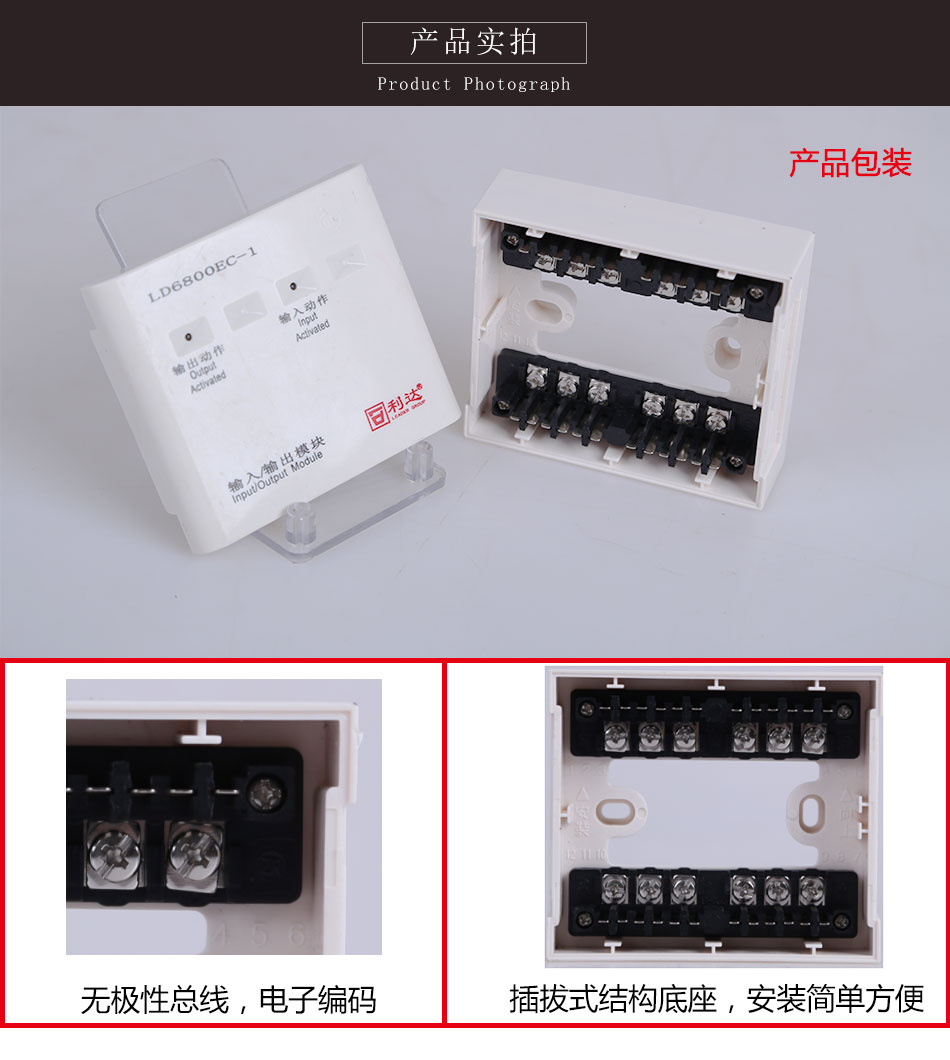

　　LD6800EC-1采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于启动/停止送风机、排风机、电梯、切断电源、停空调等。可以与利达公司生产的LD128E系列火灾报警控制器配合使用。

二、LD6800EC-1输入输出模块功能

　　★控制二总线，无极性

　　★电源二总线，有极性

　　★占一节点地址，采用电子编码方式编址（0~255）

　　★单色指示灯显示模块动作信息

　　★可根据设备情况设置回答信号接收方式

　　★可根据设备情况设置有源输出信号是否为脉冲信号

　　★可输入一个联动设备动作后的反馈信号

　　★可输出一路电压信号和无源开关量信号

　　★注意：电源总线断电时，模块返回故障信号

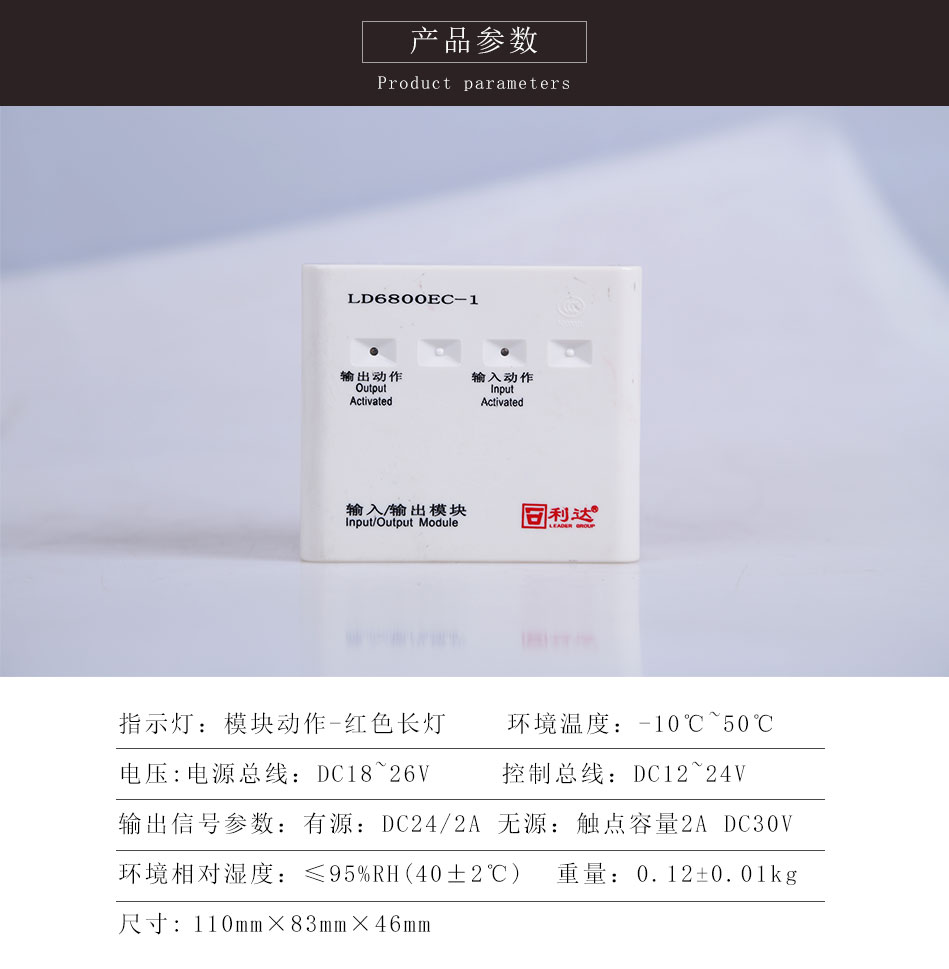

三、LD6800EC-1主要技术指标

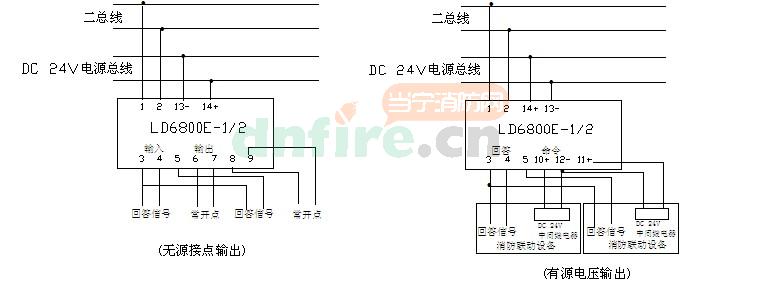

四、端子图与接线图示例

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD6800E-1
[名称]	输入/输出模块
[工作电压]	电源总线：DC 18～26V 控制总线：DC 12～24V
[工作电流]	电源总线：＜1.0mA（静态），＜10mA（空载启动） 控制总线＜0.5mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	110mm×83mm×46mm
[重量]	0.12±0.01kg
[使用类别]	通用
[输出数量]	单输入输出模块
[别名]	LD6800EC-1输入输出
