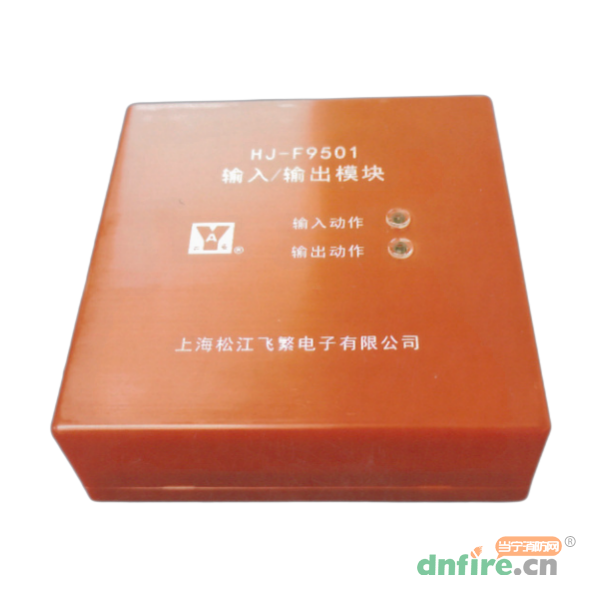

一、HJ-F9501输入/输出模块概述
HJ-F9501输入/输出模块符合标准GB16806-2006《消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上,本产品能够将控制器的联动指令传给受控设备,然后再将受控设备的动作反馈信号送回控制器。本产品接线方便牢靠,外形小巧美观,采用性能卓越的单片机,具有强大的分析判断能力。本产品通过在其内部固化的运算程序,可自动对连接受控设备的控制线(断路,短路)、反馈线(断路、短路)进行检测,并通过指示灯和信号端子给出状态指示。
二、HJ-F9501输入/输出模块功能特点
◎内置微处理器,采用SMT表面贴装工艺。
◎回路信号处理电路与输入输出检测信号处理电路实现电气隔离,抗干扰能力强。
◎具有一组继电器输出触点,触点容量DC30V/2A。
◎具备状态监测和多种故障检测功能。
◎插拔式结构,易于施工、维护方便。
◎两线制,信号线无极性。功耗低,通讯距离1500m。
三、HJ-F9501输入/输出模块技术参数
型号 |
HJ-F9501 |
名称 |
输入/输出模块 |
品牌 |
松江 |
工作电压 |
DC18V-28V,调制型,控制器提供 |
监视电流 |
≤0.25mA(DC24V) |
触点容量 |
DC30V /2A |
报警电流 |
≤1mA(DC24V) |
射频抗扰度 |
30V/M |
确认灯 |
监视状态时输入动作灯红色闪亮、输出动作灯红色闪亮,
动作状态时输入动作灯红色常亮、输出动作灯红色常亮
|
编址方式 |
使用专用电子编码器 |
编址范围 |
1-252 |
线制 |
两线制,信号线无极性 |
通讯距离 |
1500m |
工作温度 |
-10℃~+55℃ |
贮存温度 |
-20℃~+65℃ |
相对湿度 |
≤95%(无凝露) |
防护等级 |
IP20 |
外壳材质 |
ABS |
外观 |
红色 |
产品重量 |
130g |
外形尺寸 |
90.5mm×90.5mm×31mm |
执行标准 |
GB16806-2006《消防联动控制系统》 |
