一、JBF5146输入/输出模块概述

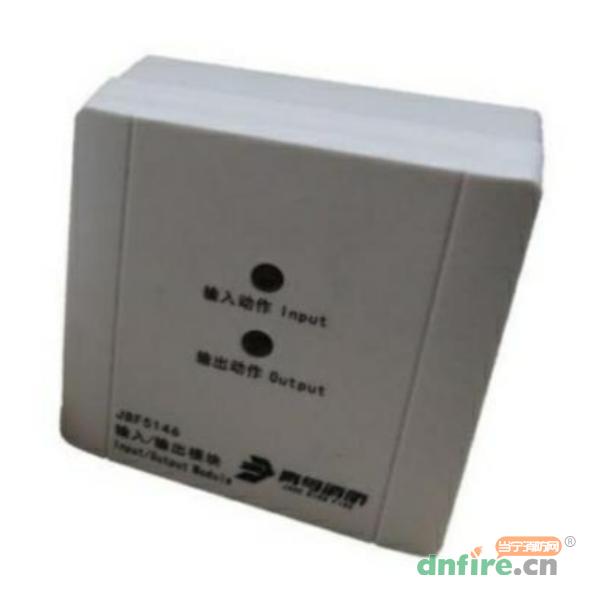

　　JBF5146输入/输出模块是青鸟消防开发的可实现长脉冲输出方式的控制模块。

　　该模块主要用于消防联动设备的控制，并可接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入输出模块启动或停止与该模块连接的外部设备，同时监测外部设备工作状态。

二、JBF5146输入/输出模块产品特点

　◎内置微处理器；

　◎采用SMT表面贴装工艺；

　◎具有一组最大能量DC22V/60mA/60min输出端口；

　◎模块工作电压范围广，可在DC18-28V范围内正常工作；

　◎通信采用二总线技术，无极性要求；

　◎施工中建议使用双绞线，导线截面积不小于1.5mm2；

　◎回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；

　◎电子编码方式，可通过专用电子编码器编址；

　◎模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。

　◎具备完善的故障检测功能（包括输入、输出端的断路、短路检测）。

三、JBF5146输入/输出模块技术参数

型号	JBF5146
名称	输入输出模块
品牌	青鸟消防
工作电压	DC18-28V，调制型，控制器提供
射频电磁场辐射抗扰度	30V/M
监视电流	≤0.5mA（DC24V）
报警电流	≤1.0mA（DC24V）
输出容量	DC22V/60mA/60min
编码方式	电子编码器编码，1-200
确认灯	监视状态：“输入动作”指示灯红色闪亮，“输出动作”指示灯红色闪亮
	动作状态：“输入动作”指示灯红色常亮，“输出动作”指示灯红色常亮
	故障状态：“输入动作”指示灯不亮，“输出动作”指示灯红色不亮
产品质量	127g
外形尺寸	85mm长*85mm宽*41mm高（含底座）
工作环境	-10～55℃
相对湿度	≤95%，无凝露

四、JBF5146输入/输出模块接线图

　L1(端子4)、L2(端子5)：接回路总线，无极性：

　输入功能：AS+(端子9)、AS-(端子10)：接应答（无源触点）。

　　连接在AS+和AS-上的监视设备的动作端必须并联10KΩ终端电阻：

　输出功能：

　　VO+(端子6)、VO-(端子8)：接被控设备，模块启动后VO+(端子6)和VO-(端子8)输出

　注意：模块设备输出最大能量DC22V/60mA/60min，不提供一直存在的持续电压。

五、JBF5146输入/输出模块调试方法

 　　首先使用电子编码器对JBF5146输入/输出模块进行编码。

　　模块安装好后操作控制器对其进行登记，然后必须在系统中将其设置成电池储能设备。

　　进入手动启停现场设备界面，输入要启动的模块回路及地址启动，模块输出动作指示灯变为红色常亮，被控设备动作，模块收到被控设备的无源反馈后输入动作指示灯变为红色常亮。

　　复位被控设备，模块恢复正常监视状态。
