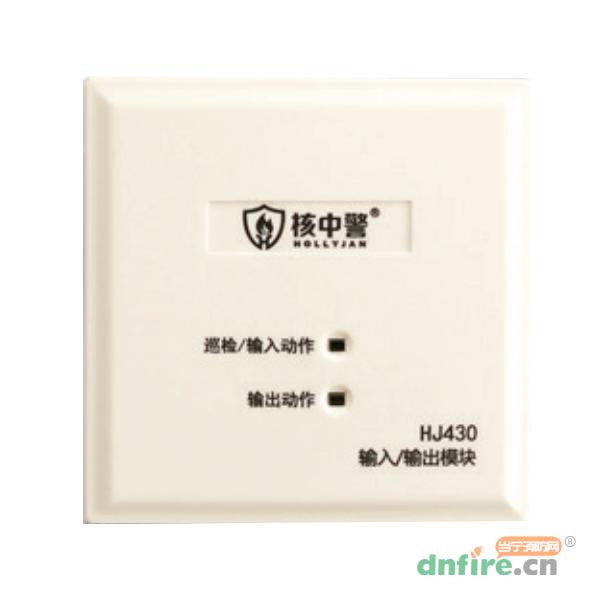

一、HJ430型输入输出模块概述

　　HJ430输入/输出模块（以下简称HJ430）。主要用于控制各种一次动作的消防联动设备的启动等操作，如：排烟阀、送风阀等非持续供电的现场消防设备；还可对设备状态进行监测，将设备状态上传至控制器。

二、HJ430型输入输出模块特点

　　*用插拔式结构设计，安装简单方便；外表美观、大方。

　　*无极性二总线制负载,无需外接消防联动电源。

　　*采用电子编码（地址范围0－255号），可与其它类型负载混合编址。

三、HJ430型输入输出模块结构特征与工作原理

　　HJ430内置高性能MCU，通过高精度A/D实时监测输出线路和反馈输入线路。

　　HJ430接收到火灾报警控制器的启动命令后，继电器吸合输出，点亮动作指示灯。

　　HJ430接收到设备传来的反馈信号后，将该信息传到消防联动控制器，并点亮反馈指示灯。

四、HJ430型输入输出模块技术参数

　　*工作电压：20－28V(DC)

　　*工作电流：监控电流≤0.5mA启动电流≤1.5mA

　　*输出方式：电压脉冲

　　*使用环境：温度：-10℃～+50℃相对湿度≤95%(不凝露)

        *外形尺寸：85mm×85mm×35mm（含底座）

        *重量：110克（含底座）

　　*执行标准：GB 16806-2006

五、HJ430型输入输出模块安装方法与布线方式

　　*安装前应首先检查外壳是否完好无损，标识是否齐全。

　　*安装时从底壳的进线孔中穿入电缆并接在相应端子上，再插好HJ430即可，安装好HJ430。

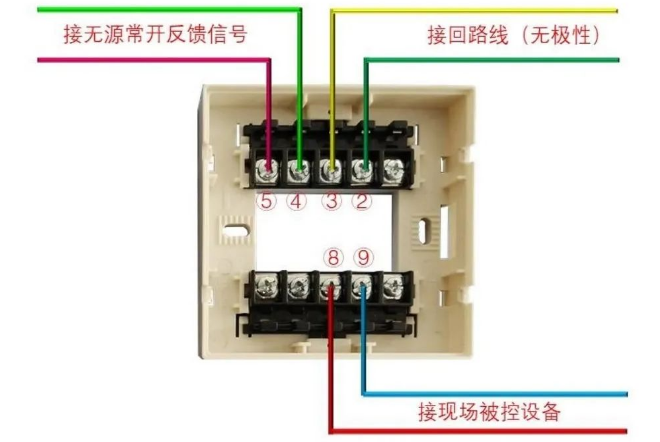

　　底座安装示意图如图所示。

　　“2”、“3”：信号线，接回路总线，无极性。

　　“4”、“5”：接无源常开反馈信号。

　　“8”、“9”：接现场被控设备，“9”为正极，“8”为负极。

　　*布线要求：信号总线须使用RVS双绞线，且截面积应≧1.0mm2。

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

六、HJ430型输入输出模块注意事项

　　*“4”、“5”接线端子必须接现场设备的无源常开结点。

　　*“8”、“9”接线端子接现场设备，不可接入有源设备。

　　*HJ430为脉冲输出，不可用于控制电磁阀、继电器等需持续供电的现场设备。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	HJ430
[名称]	输入/输出模块
[工作电压]	20－28V(DC)
[工作电流]	≤0.5mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%(不凝露)
[尺寸]	85mm×85mm×35mm（含底座）
[重量]	110克（含底座）
[执行标准]	GB 16806-2006
