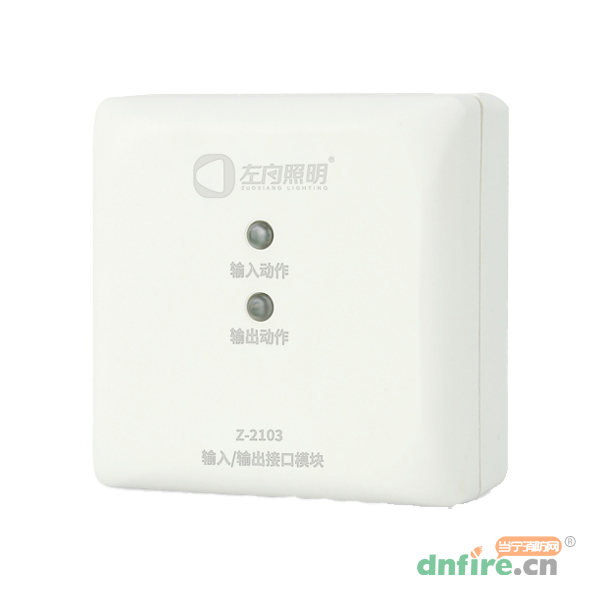

一、Z-2103输入/输出接口模块(双门使用)的特点

内置微处理器。
采用SMT表面贴装工艺。
DC24V直流电源输入,DC24V有源继电器输出。
工作电压范围广,可在DC 13-28V范围内正常工作。
通信采用二总线技术,无极性要求,在保证低功耗的同时使传输距离最远达1500m
施工中建议使用双绞线,导线截面积不小于1.5mm2。
回路信号处理电路与输出检测信号处理电路实现电气隔离,接口稳定性高,抗干扰能力强。
电子编码方式,可通过专用电子编码器编址或防火门监控器在线编址。
本接口采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试。
具备完善的故障检测功能。

二、Z-2103输入/输出接口模块(双门使用)的技术参数

工作温度	-10～+55°C
贮存温度	-20～+65°C
相对湿度	≤95%(无凝露)
工作电压	总线24V,控制器提供。
监视电流	≤0.6mA(DC24V)
报警电流	≤1.2mA(DC24V)
确认灯	监视状态:“输入动作”灯每4秒闪亮一次,“输出动作"灯每4秒闪亮一次。 动作状态:“输入动作”灯红色常亮,“输出动作”灯红色常亮。 故障状态:输入端发生故障“输入动作”指示灯每4秒连续闪亮两次; 输出端发生故障“输出动作”指示灯每4秒连续闪亮两次。
射频电磁场辐射抗扰度	30V/M
线制	四线制,信号线无极性,24V电源线有极性
输出容量	0.2A/DC24V
回来总线	DC13-28V,调制型,控制器提供
编址范围	1~252
编址方式	专用电子编码器、监控器在线编址
最远传输距离	1000m(RVS 2×1.5mm2)
兼容性	Z-B101系列防火门监控器
外观	PANTONE Warm Gray 1 C(米白色)
外壳材质	塑料
产品重量	127g
外形尺寸	L85mm ×W 85mm ×H 37mm(含底座)
执行标准	GB29364-2012《防火门监控器》
