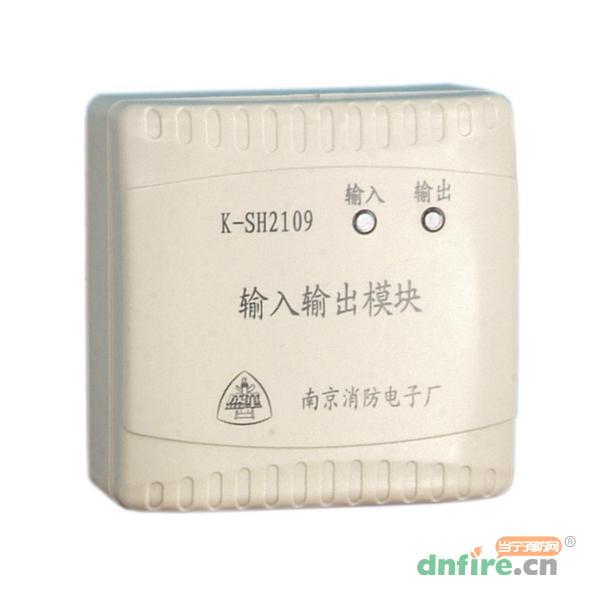

一、K-SH2109输入输出模块的概述

　　K-SH2109输入/输出模块，主要用于启动火灾报警控制器（联动型）控制的消防联动设备并接收设备动作后的反馈信号，准确检测模块与消防联动设备之间线路的断路、短路故障。

　　启动联动设备并接收其动作后的反馈信号，电子编码可设定，具有线路检测功能可设定为常开或常闭，可安装在86预埋盒上，主体与接线底座为插拔式，现场布线一路信号二总线无极性、一路电源线DC24V无极性、一路控制信号线、一路反馈信号线无极性。

二、K-SH2109输入输出模块技术参数

连线方式	探测回路总线二根（无极性），直流 24V 二根（无极性）
线路检测	输入线路发生断路或短路时模块自动检测，并上报给控制器，显示该模块报修， 输出线路发生断路或短路时模块自动检测，并上报给控制器，显示该模块报修
信号总线电压	总线 24V；允许范围：18V~26V
电源总线电压	DC24V ；允许范围：DC18～DC26V
工作电流	总线监视电流＜0.7mA、 总线动作电流＜3mA； 电源监视电流＜1.5mA 、电源动作电流＜15mA
无源输出	容量为 DC24V/1.1A
有源输出	容量为 DC24V/1.1A
输出控制方式	脉冲、电平
地址编码	1～240（可现场编码）
工作温度	-10℃～+55℃
相对湿度	≤95%，不凝露
外壳颜色	乳白色
安装孔距	62mm
重量	约96g(包含底座)
外形尺寸	85mm×85mm×39.5mm(包含底座)
执行标准	GB16806-2006 消防联动控制系统

三、K-SH2109输入输出模块接线图

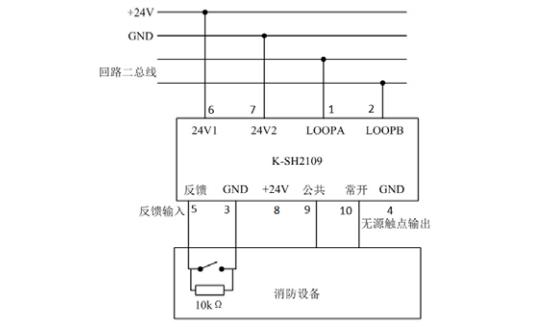

K-SH2109输入输出模块无源触点输出与消防设备接线示意图

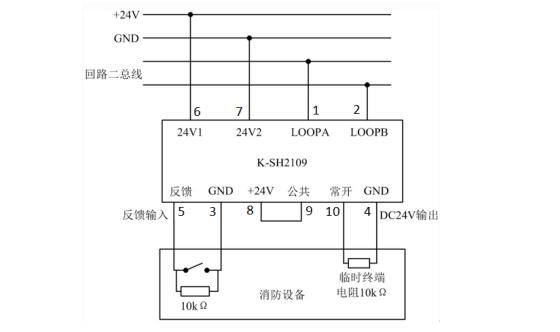

K-SH2109输入输出模块有源输出与消防设备接线示意图

　　注意：

　　（1）安装设备之前，请切断回路的电源，确认全部底壳安装牢靠，底壳的连接线准确无误。

　　（2）模块安装之前预先编码。

　　（3）模块安装之前设定需要的输出方式。

　　（4）模块设为有源输出时，如果调试时设备暂时无法接入可以在设备端连接10kΩ临时终端电阻充当消防设备，待调试完毕必须取下来。

　　（5）模块出厂设置为反馈线路检测开启状态，模块反馈（端子5）与GND（端子4）输入线路末端（设备端）必须并联一个10kΩ的终端电阻，否则报故障。
