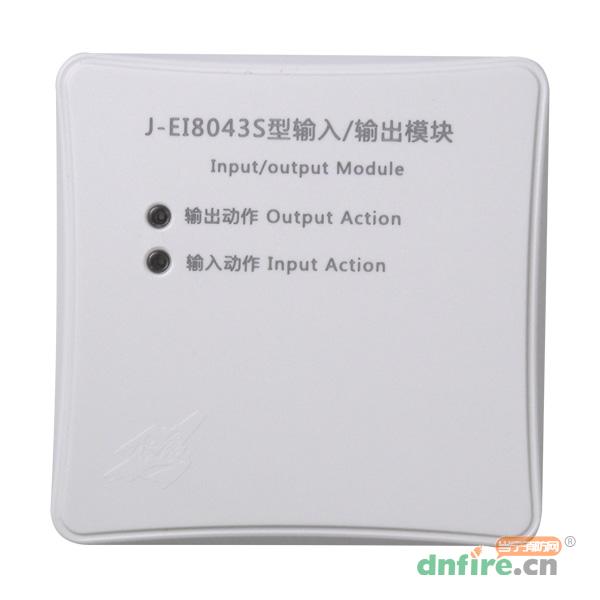

一、J-EI8043S型输入/输出模块的概述

J-EI8043S型输入/输出模块（以下简称EI8043S模块）接入依爱公司生产的消防联动控制器的总线上,由模块内置的微处理器控制继电器动作来启动外部消防设备。有一组输入和一组输出,其中输入既可以检测设备的返回信号，也可以检测报警信号。若每个模块只作为输出模块使用,则只占用一个地址;若把输入作通用输入报警口使用,则还需占用一个地址，因此每个模块最多占用2个地址。

电子编码，唯一ID，控制器在线编址或编码器设地址，调试功能强大.接收控制器的命令启动/关闭继电器。输入线和输出线的故障检测。通过无源常开触点监视外部设备动作情况。输入动作和输出动作时分别有光指示。

二、J-EI8043S型输入/输出模块的技术参数

1）使用环境温度：-10℃~+55℃

2）使用环境湿度：＜95%RH（不凝露）

3）总线长度：≤2000m（截面积1.0mm²铜质双绞线）

4）总线工作电压：DC24V脉动电压

5）监视电流：≤0.35mA

6）线制：两总线（无极性）

7）动作电流：≤3mA

8）输出触点容量：DC24V/2A

9）输出动作指示灯：红色，输出动作时点亮

10）输入动作灯：红色，检测到输入动作信号后点亮，巡检闪亮（周期8s）

11）执行标准：GB 16806-2006《消防联动控制系统》

三、J-EI8043S型输入/输出模块接线图

　　J-EI8043S输入输出模块控制卷帘门接线图：

　　J-EI8043S输入输出模块控制大电流设备接线图：

　　备注：产品出厂时无匹配电阻，需将产品设置为不检断线模式。
