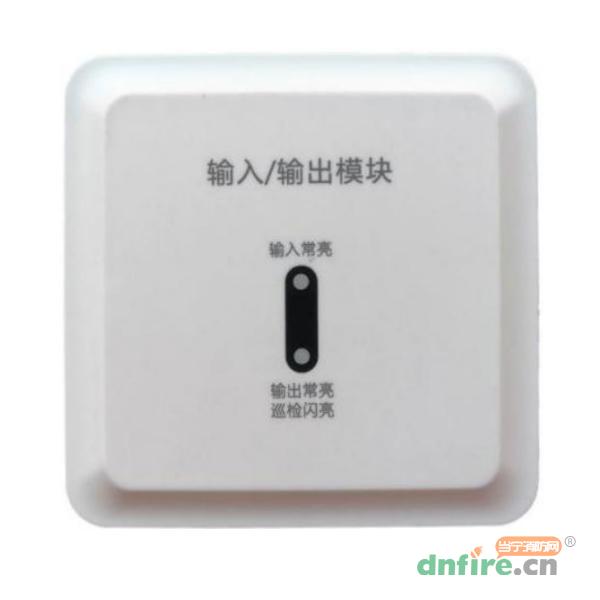

一、A9058T型输入/输出模块概述
A9058T型输入/输出模块可通过接入二线制总线相兼容的消防联动控制器配套使用。采用二总线无极性供电,低功耗设计,无需外接24V电源,动作后通过干接点输出,输入可接其他设备的干接点报警信号。
A9058T模块应安装在DZ-9058底座上。
二、A9058T型输入/输出模块技术参数
型号 |
A9058T |
名称 |
输入/输出模块 |
品牌 |
三江 |
工作电压 |
总线 24V |
静态电流 |
≤1.2mA |
动作电流 |
≤4mA |
输出容量 |
2A 30VDC(Max) |
输出模式 |
干节点输出,输出端口没有检测功能 |
输入模式 |
模式 1:常开输入
模式 2:常闭输入
模式 3:设备反馈及故障输入
|
负载 |
终端负载:47kΩ电阻,触发负载:15kΩ电阻 |
编码方式 |
电子编码,地址范围 1~324 任选 |
接线方式 |
二线制(L1,L2) |
使用环境温度 |
室内,-10℃~+50℃ |
相对湿度 |
≤95%(40℃±2℃无凝露) |
重量 |
约 132g(带底座) |
外形尺寸 |
86×86×41mm(带底座) |
执行标准 |
GB16806-2006 |
输出指示灯 |
输出指示灯:巡检状态每 12 秒闪烁一次,动作状态常亮;

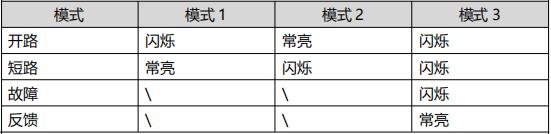

输入指示灯:正常状态下关闭不亮,其他状态如下表所示:
|
注意:
(1)动作后需要在消防联动控制器上进行手动复位。
(2)确认A9058T模块连接的输入设备类型(反馈设备或火灾报警设备),并在控制面板上设置A9058T模块对应的设备类型。
(3)在模式3下,请在控制面板上将A9058T模块的设备类型设置为“IR探测器”。
三、A9058T型输入/输出模块产品安装与调试
(1)确保A9058T模块与施工图上给出的型号相匹配。
(2)信号二总线采用ZR-RVS-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线,穿金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽保护,不同电压等级的线缆不应穿入同一根保护管内,当合用同一线槽时,线槽内应有隔板分隔。
(3)编码和工作模式设置:必须使用我司专用编码器进行编码操作,完成地址和工作模式设置。
(4)进行正确接线。
(5)使用两个M4螺钉,通过两个椭圆形螺丝孔固定模块底座。然后将A9058T模块的主体插入底座,确保它们相互接触良好。
(6)安装并检查A9058T模块后,将电源连接到消防联动控制器。在控制器上自动登录成功后,在巡检时会闪烁一次,A9058T模块就可以正常工作了。
(7)安装完成后调试。继电器输出调试:消防联动控制器向A9058T模块发出启动信号,改变干接点继电器输出状态,A9058T模块输出指示灯常亮。输入检测调试:当监控区域发生反馈或故障状态时,A9058T模块向控制器发送信号,控制器向A9058T模块返回信号。确认信息后,模块会做出相应的输入指示。如果输入指示灯状态与参数表中相同,说明模块运行正常。
(8)模块连接导线应留有不小于150 mm的余量,且在其端部应有明显标志。隐蔽安装时在安装处应有明显的部位显示及检修口。
(9)同一报警区域内的模块宜集中安装在金属箱内,模块(或金属箱)应独立支撑或固定,安装牢固,并采取防潮、防腐蚀等措施,模块不允许安装在配电箱或配电柜内。
(10)调试完成后,将A9056T模块及相关设备复位。
