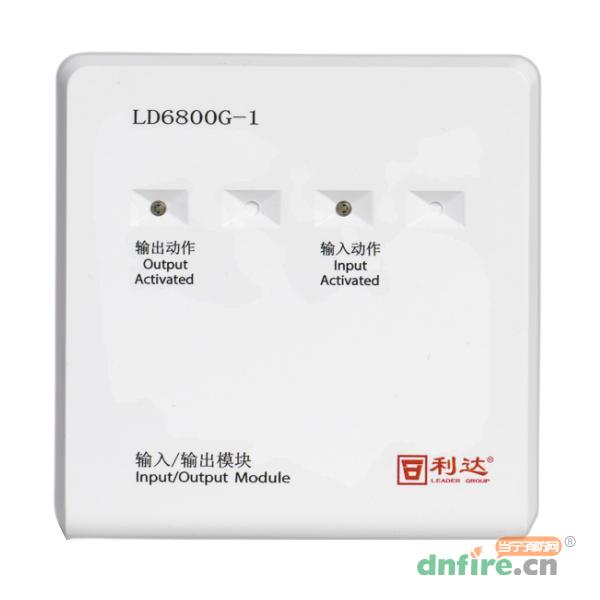

一、LD6800G-1输入/输出模块概述

　　LD6800G-1输入/输出模块具有一路输入和一路有源输出，实时监测并上传输入和输出线路的状态，同时可接受来自控制器的命令启动或停止输出。其作为消防火灾报警系统的功能扩展模块，通过二总线与控制器通信，可以与利达公司生产的全系列火灾报警控制器配合使用。采用单片机和智能软件，特殊防潮技术和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制。

　　本产品无污染、功耗低，适用于各种工业及民用建筑。满足GB16806-2006《消防联动控制系统》、CCCF-CPRZ-I5《消防类产品认证实施规则》，取得消防产品认证证书。

二、LD6800G-1输入/输出模块功能特点

　　二总线，无极性。

　　电源总线，有极性。

　　采用电子编码，占一个地址点（1～255）。

　　可输出1路DC 24V/1.5A电压信号。

　　可输入一个联动设备动作后的反馈输入信号。

　　电源总线断电、输入线路断线、输出线路短路或断路时，模块返回故障信息。

　　可通过模块类型设置实现输入输出信号的灵活设置，输入信号可选择无源常开节点或无源常闭节点输入，输出信号可选择电平输出或脉冲输出。

三、LD6800G-1输入/输出模块技术参数

型号	LD6800G-1
名称	输入/输出模块
品牌	利达
工作电源电压	DC24V
二总线电压	DC14~DC24V
电源工作电流	静态＜0.7mA，空载启动＜13mA
二总线电流	＜0.6mA
输出信号参数	有源：DC24V/1.5A
输入信号参数	无源开关量信号输入
工作环境温度	-40℃~+55℃
相对湿度	≤95%（40±2℃）无凝露
安装方式	配合LD60G底座安装，插拔式结构
重量	约140g

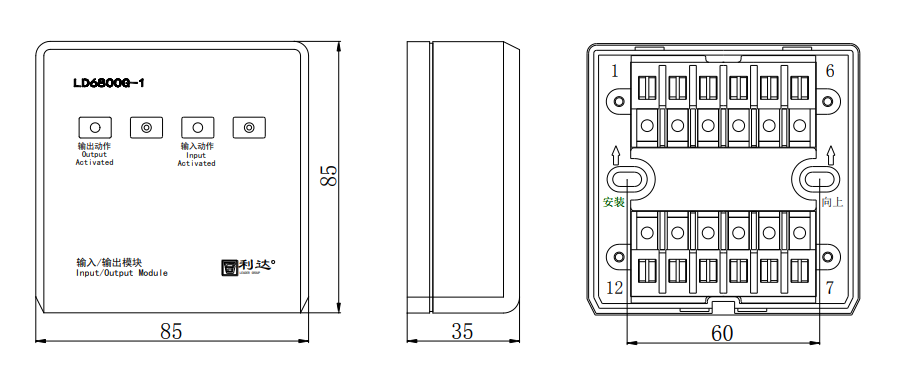

外形尺寸	85mm×85mm×35mm（含底座）

四、LD6800G-1输入/输出模块接线图

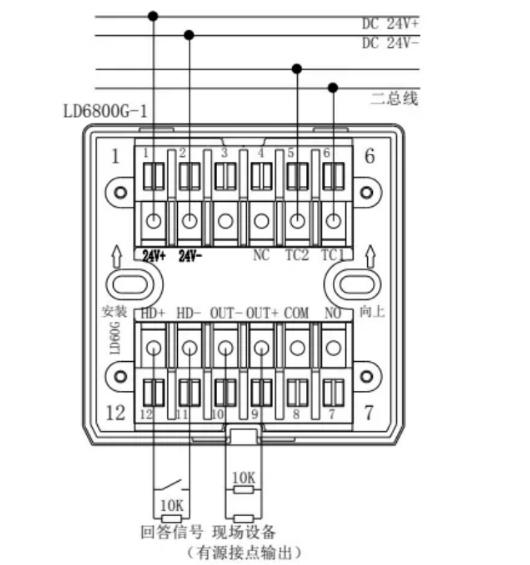

　　TC1、TC2：探测二总线，无极性

　　24V+、24V-：24V电源，有极性 （不接电源会报故障）

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号

　　COM、NO：无源常开点输出信号

　　COM、NC：无源常闭点输出信号

五、LD6800G-1输入/输出模块其他说明

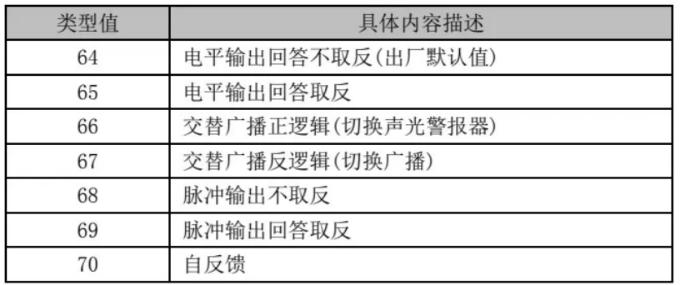

　　使用编址器配件，可利用限位将模块上壳与编址器配件对齐后将探针与模块触点进行连接后，可以直接按压到模块上进行类型值编址。
