一、JBF5142C输入/输出模块概述

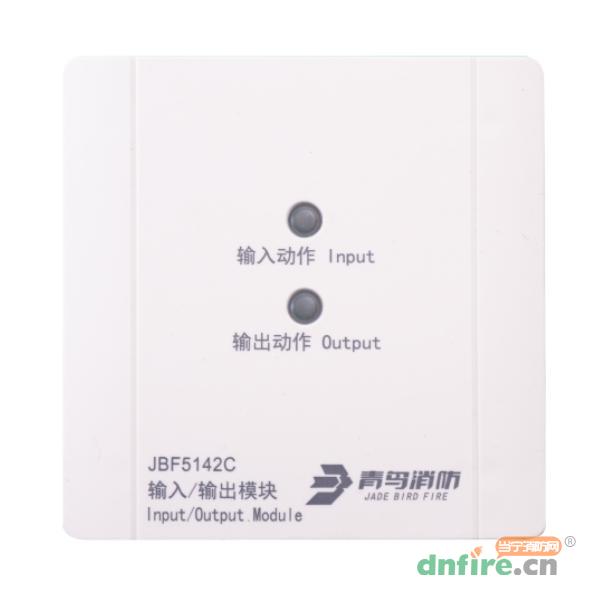

JBF5142C输入/输出模块是青鸟消防股份有限公司开发的可实现脉冲输出、持续输出两种输出方式的控制模块。该模块主要用于消防联动设备的控制，并可接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的外部设备，同时监测外部设备工作状态。
二、JBF5142C输入/输出模块功能特点
内置微处理器。
采用SMT表面贴装工艺。
具备脉冲输出、持续输出两种模式，用于控制DC24V型分离脱扣设备（排烟阀）或是DC24V型中间继电器需求。
通信采用二总线技术，无极性要求。
施工中建议使用双绞线，导线截面积不小于1.0mm2。
回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式，可通过专用电子编码器编址。
本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。
具备状态监测和多种故障检测功能。
三、JBF5142C输入/输出模块技术参数
| 型号 |
JBF5142C |
| 名称 |
输入/输出模块 |
| 品牌 |
青鸟消防 |
| 工作电压 |
DC18V-28V，调制型，控制器提供 |
| 监视电流 |
≤0.6mA（DC24V） |
| 动作电流 |
脉冲输出时 ≤ 1mA（DC24V）
7mA持续输出时 ≤ 8mA（DC24V）
13mA持续输出时 ≤ 15mA（DC24V）
|
| 输出容量 |
脉冲输出：DC30V/1.5A/100ms
持续输出：7mA或13mA
|
| 确认灯 |
监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮
故障状态：“输入动作”灯不亮，“输出动作”灯不亮
|
| 线制 |
二线制（无极性） |
| 编址范围 |
1~200（JBF50XX系列控制器、JBF-11SF系列控制器、JB-QB-JBF-51SXX系列控制器）
1~252（JBF-11SF-C系列控制器、J-C-62S90B型控制器）
|
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
1000m/RVS2*1.0 mm2 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20～+65℃ |
| 相对湿度 |
≤95%(无凝露) |
| 产品质量 |
128.9g |
| 外形尺寸 |
L 85mm×W 85mm×H 41mm |
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |
四、JBF5142C输入/输出模块接线图

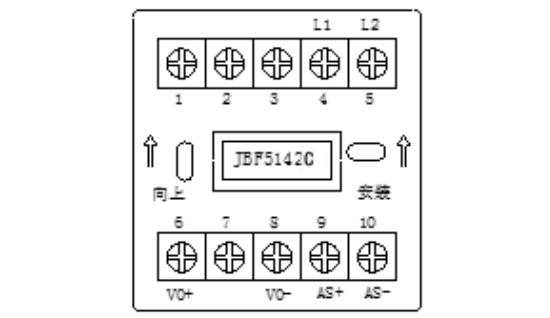

L1（端子4）、L2（端子5）：接回路总线，无极性。
AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

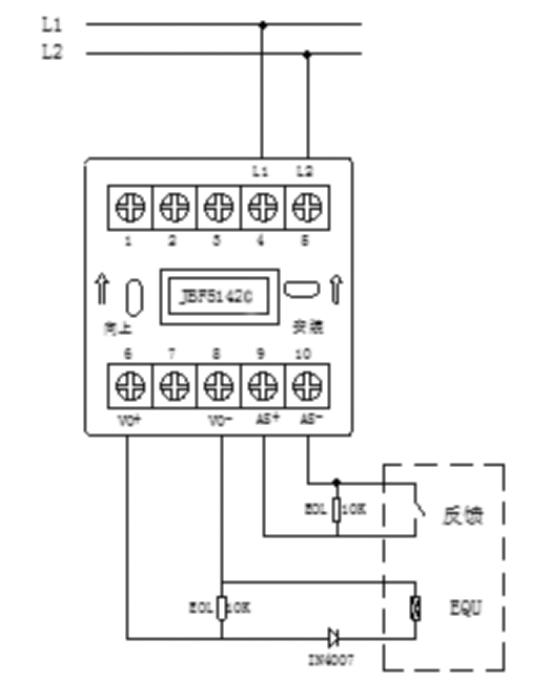

VO+(端子6)、VO-（端子8）：接被控设备（脉动触点）。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出或持续输出。见下图。
注：①脉冲输出：模块设备只提供DC30V/1.5A/100ms脉冲，不提供持续电压。
②持续输出：脉冲输出后还可持续输出维持DC24V继电器工作所需电流。
