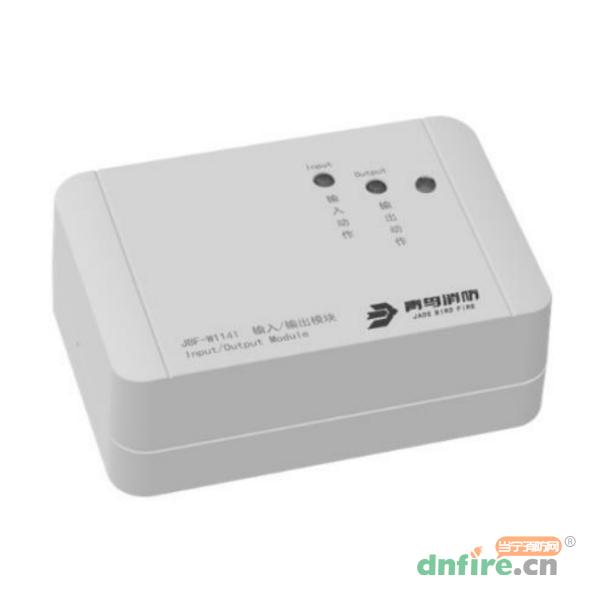

一、JBF-W1141输入/输出模块概述
JBF-W1141输入/输出模块是青鸟消防开发的可实现输入检测，多种方式输出的控制模块，同时本产品还是基于青鸟HRP高可靠专用无线网络开发的具有无线功能的消防报警设备。该模块主要用于消防联动控制系统和青鸟无线专网系统。回路部分CPU采用自主研发的朱鹮芯片，具有性能稳定，可靠性高的特点。控制联动设备动作并接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的（如防火卷帘门、送风阀、排烟阀等）外部设备，同时监测外部设备工作状态。
二、JBF-W1141输入/输出模块工作原理
模块内嵌微处理器，微处理器实现与消防联动控制器通讯、输出控制、输入信号状态判断、输入和输出线路故障检测、状态指示灯控制。模块占用一个编码地址，编址范围1-252。模块接收消防联动控制器的启动命令，输出继电器动作并点亮对应的“输出动作”指示灯；在接收到外接设备传来的应答信号后，将信息传送到消防联动控制器并点亮“输入动作”指示灯。产品内置青鸟专网通讯模组，产品所有状态均可通过无线方式发送至无线控制器，网关，中继器等。
三、JBF-W1141输入/输出模块功能特点
回路部分CPU采用自主研发的朱鹮芯片，性能稳定。
采用SMT表面贴装工艺，可靠性高，一致性好。
具有一组无源继电器输出触点。
通信采用二总线技术，无极性要求。
回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式，可通过专用电子编码器编址。
本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。
具备状态监测和多种故障检测功能。
四、JBF-W1141输入/输出模块技术参数
| 型号 |
JBF-W1141 |
| 名称 |
输入/输出模块 |
| 品牌 |
青鸟消防 |
| 回路电压 |
DC18V-28V，调制型，控制器提供 |
| 工作电压 |
DC24V，适配器提供 |
| 监视电流 |
≤18mA（DC24V） |
| 动作电流 |
≤20mA（DC24V） |
| 输出容量 |
1A/250VDC |
| 确认灯 |
监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮
故障状态：“输入动作”灯不亮，“输出动作”灯不亮
|
| 线制 |
有线模式四线制（无极性）；无线模式两线制 |
| 编址范围 |
1~252
|
| 编址方式 |
专用电子编码器 |
| 兼容性 |
JBF-62S 系列控制器/支持接入青鸟无线专网系统 |
| 外观 |
PANTONE Warm Gray 1 C 米白色 |
| 外壳材质 |
塑料 |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20～+65℃ |
| 相对湿度 |
≤95%(无凝露) |
| 产品质量 |
194g（含底座） |

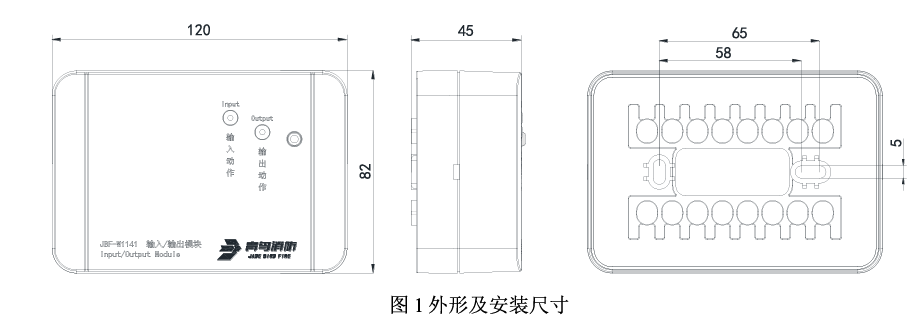

| 外形尺寸 |
L 120mm×W 82mm×H 45mm |
| 执行标准 |
GB 16806-2006《消防联动控制系统》 |
五、JBF-W1141输入/输出模块接线图

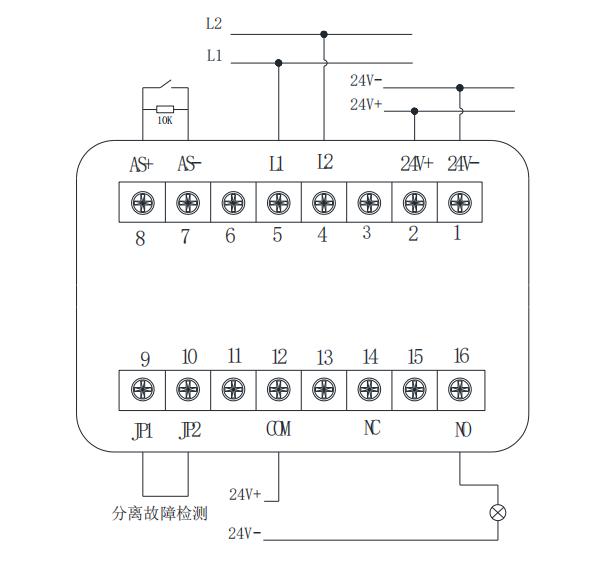

有线模式端子接线图

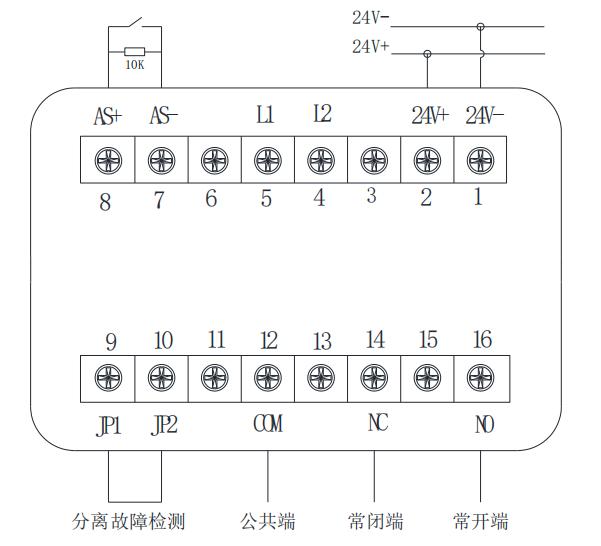

无线模式端子接线图
回路总线（需要时），接在L2（4）、L1（5）端子上，接线时无极性要求。
反馈接在7、8端子，需加电阻。
分离故障短接片接在9、10端子。
