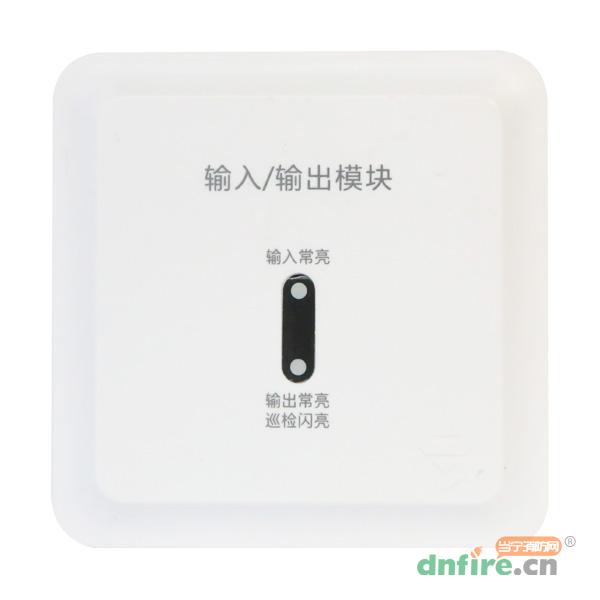

一、KZJ-A75型输入/输出模块概述

　　KZJ-A75型输入/输出模块与二总线系列联动控制器配套使用。采用无极性二总线供电，低功耗设计，主要对消防联动设备进行输出控制（如排烟阀、送风阀、防火阀等），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。

二、KZJ-A75型输入/输出模块特点

　　总线技术：采用无极性二总线供电技术，与二总线系列联动控制器配套使用，布线简单方便，施工成本低，且避免了因接线极性错误导致的问题。

　　低功耗设计：静态电流＜0.6mA，动作电流＜2.5mA，能有效降低系统能耗，延长设备使用寿命，减少维护成本。

　　控制与反馈功能：可对消防联动设备进行输出控制，如排烟阀、送风阀、防火阀等，同时能接收联动设备的无源反馈信号，以便判断被联动设备是否正常工作，实现了对消防设备的有效监控和管理。

　　接点容量合理：输出控制接点容量为2A/DC30V，能够满足大多数消防联动设备的控制需求，确保信号传输的稳定性和可靠性。

　　工作指示明确：巡检状态时巡检指示灯约每12秒闪亮一次；反馈状态时输入指示灯常亮；输出状态时巡检指示灯常亮，通过不同的指示灯状态，工作人员可以直观地了解模块的工作状态。

　　编码灵活：编码器可现场编码，地址编码1-324任选，方便在不同规模的消防系统中进行灵活配置和管理，可根据实际需求对模块进行地址设置，便于系统识别和控制。

　　环境适应性强：使用环境温度为-10℃～+50℃，相对湿度≤95%（40℃±2℃无凝露），能在较宽的温度和湿度范围内稳定工作，适用于各种复杂的环境条件。

　　标准合规：执行GB 16806-2006标准，产品质量和性能符合国家标准要求，确保了在消防系统中的安全性和可靠性。

三、KZJ-A75型输入/输出模块参数

型号	KZJ-A75
名称	输入/输出模块
品牌	三江
工作方式	无极性二线制
静态电流	＜0.6mA
动作电流	＜2.5mA
输出控制接点容量	2A/DC30V
工作指示	巡检状态时巡检指示灯约每12秒闪亮一次； 反馈状态时输入指示灯常亮； 输出状态时巡检指示灯常亮
编码方式	编码器可现场编码，地址编码1～324任选
终端电阻	47KΩ电阻
使用环境温度	-10℃～+50℃
相对湿度	≤95%（40℃±2℃无凝露）
重量	约100g
外形尺寸	86mm×86mm×35mm（带底座）

四、KZJ-A75型输入/输出模块工作模式设置

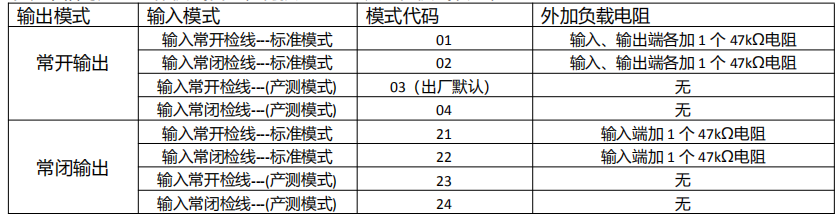

　　模块工作模式设置：模块的工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时，需将编码器编码端与L1、L2一一对应连接(不分极性)，编码器切换至“模块设置”模式，然后输入下表中相对应的工作模式代码，再按“OK”键进行模式设置。

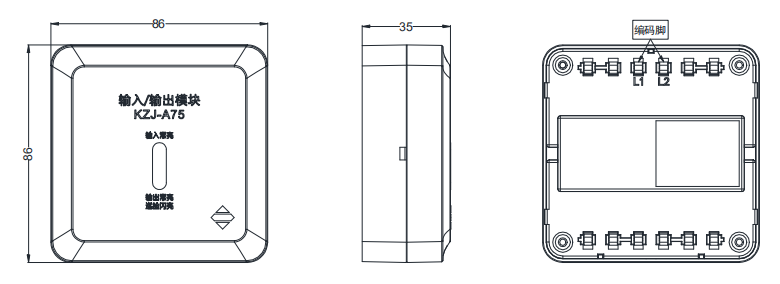

五、KZJ-A75型输入/输出模块外形尺寸图

六、KZJ-A75型输入/输出模块接线图

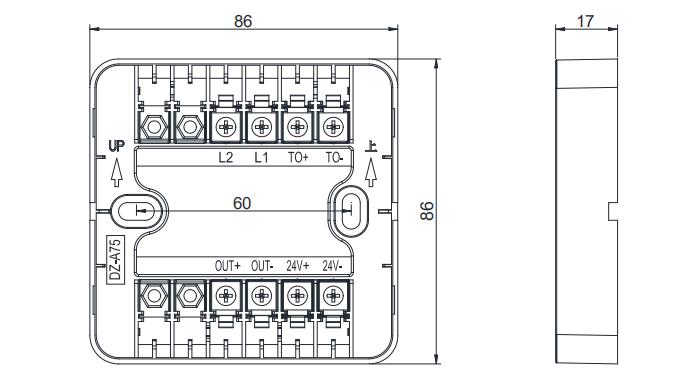

　　DZ-A75端子定义

　　L1、L2：控制器回路总线信号接入端（无极性）

　　TO+、TO-：无源反馈输入端（无极性）

　　OUT+、OUT-：有源输出端

　　24V+、24V-：DC24V接入端

点击下面相关文章查看详细KZJ-A75输入输出模块接线图
