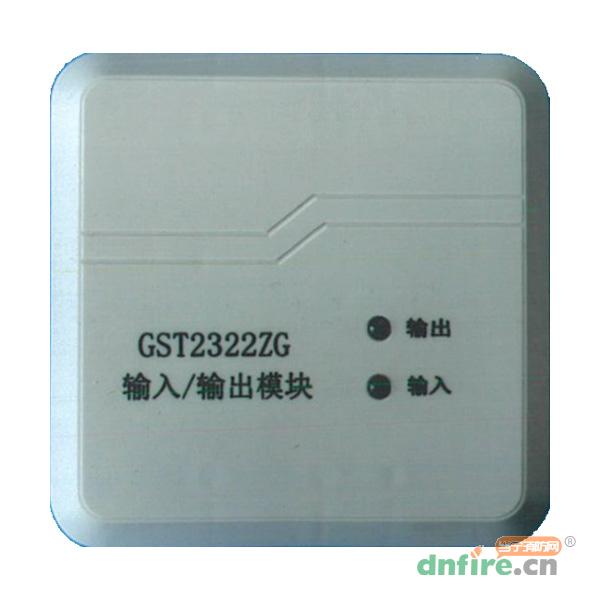

一、GST2322ZG输入/输出模块概述

　　电子编码,插拔式安装,单输入、输出接口.输出：有源持续输出,DC24V/50mA,自带隔离电路,具有检线功能,不用外接任何辅助检线设备.输入：自带隔离电路,具有检线功能,可以设置为短路反馈或者开路反馈.与1380ZG中继箱配合使用,与DZ-23ZG-8型底座配套使用.

二、GST2322ZG输入/输出模块特点

　　无极性二总线制，超低功耗设计

　　有源输出

　　输入/输出自带隔离电路，有效滤除外部干扰

　　输入/输出具有线路检线功能，输入可设置为常开/常闭检测模式

　　模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

三、GST2322ZG输入/输出模块技术参数

型号	GST2322ZG
名称	输入/输出模块
品牌	海源质惠
工作电压	总线24V，允许范围20V~28V
工作电流	监视电流≤0.5mA；动作电流：≤60mA
总线	二线制，无极性
输出触点容量	DC24V 50mA
指示灯状态	输出：红色，巡检时闪亮，输出时常亮，故障时不亮 输入：红色，巡检时闪亮，输入时常亮，故障时不亮
编码方式	电子编码，编码地址范围1~240
安装方式	明装方式
外观尺寸（长×宽×高）	88.0mm×88.0mm×34.0mm（含底座）
使用环境	温度：-10℃~+55℃相对湿度：≤95%RH，不凝露
接线端子	1）Z1、Z2：总线接口，无极性 2）K1、K2：输入反馈，触点信号 3）O+、O-：有源输出
