一、TCMK6208输⼊/输出模块概述

　　TCMK6208输⼊/输出模块(以下简称模块)是天成消防新研发的⼆线制模块，主要⽤于连接需要⽕灾报警控制器控制的消防联动设备，现场应⽤主要配接DC24V继电器等设备。

二、TCMK6208输⼊/输出模块特点

　　1.⽆极性⼆总线制，超低功耗设计，⽆需外加DC24V电源。

　　2.输出为有源DC24V输出，可通过编码器设置脉冲或电平输出模式。

　　3.输⼊、输出具有短路和断路检线功能。

　　4.输⼊、输出⾃带隔离电路，有效滤除外部⼲扰。

　　5.输⼊端为常开检线，可与⽆源触点连接。

　　6.地址码为电⼦编码，可由电⼦编码器事先写⼊，⼯程调试简便可靠。

　　7.电路部分和接线底壳采⽤插接⽅式，接触可靠、便于施⼯。

三、TCMK6208输⼊/输出模块技术参数

⼯作电压	信号总线额定⼯作电压：总线24V允许范围：DC16V〜DC28V
⼯作电流	信号总线监视电流≤0.4mA信号总线动作电流≤40mA
输⼊检线	常开检线时线路发⽣断路（短路为动作信号）时，模块将向控制器发送故障信号
输出检线	输出线路发⽣短路、断路时，模块将向控制器发送故障信号
输出触点容量	有源输出，容量为DC24V/40mA
指⽰灯	红⾊（输⼊指⽰灯：巡检时闪亮，动作时常亮；输出指⽰灯：启动时常亮）
编码⽅式	电⼦编码⽅式，占⽤⼀个总线编码点，编码范围可在1〜255之间任意设定
使⽤环境	⼤⽓压⼒：86KPa〜106KPa温度：-10℃〜+55℃相对湿度≤95%，不凝露
外形尺⼨	86mm×86mm×40mm(带底壳)
壳体材料和颜⾊	ABS，瓷⽩
重量	约130g(带底壳)
安装孔距	60mm
执⾏标准	GB16806-2006

四、TCMK6208输⼊/输出模块结构特征与⼯作原理

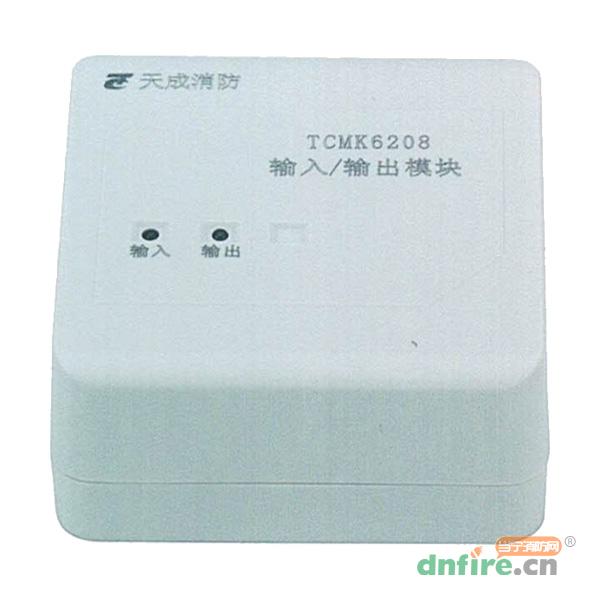

　　1.模块外形⽰意图如图所⽰。

　　2.⼯作原理

　　模块内嵌微处理器，微处理器实现与⽕灾报警控制器通讯、总线掉电检测、输出控制、输⼊信号逻辑状态判断、输⼊输出线故障检测、状态指⽰灯控制。模块接收到⽕灾报警控制器的启动命令后，有源输出DC24V/40mA，并点亮指⽰灯。模块接收到设备传来的回答信号后，将该信息传到⽕灾报警控制器。
