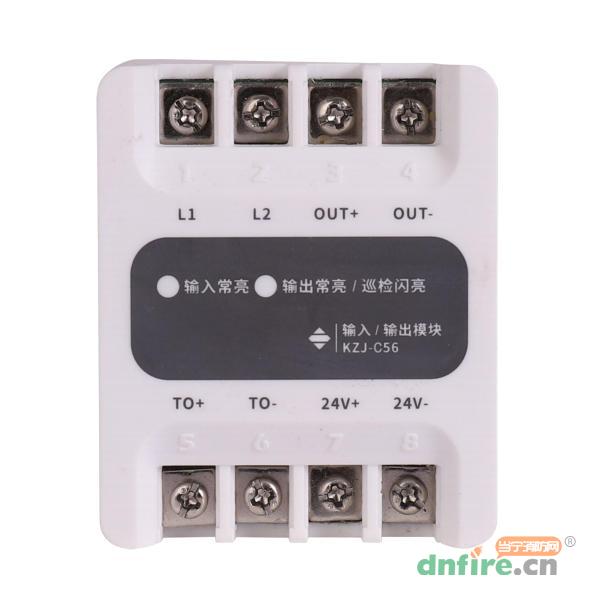

一、KZJ-C56型输入/输出模块概述

　　KZJ-C56型输入/输出模块与总线型联动控制器配套使用，主要对消防联动设备进行输出控制（如排烟阀、送风阀、防火阀等），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。

二、KZJ-C56型输入/输出模块功能特点

　　全电子编码，可通过编码器现场改写；

　　无极性二总线连接，安装、维护方便；

　　采用拔插式结构设计，安装简单方便；

　　具有线路故障检测功能，模块或连接设备线路出现故障时，控制器将故障模块的相关信息显示出来；

　　执行标准：GB 16806-2006；

　　独有的生产工艺，在高温、高湿、高寒及高海拔的环境下都能正常使用。

三、KZJ-C56型输入/输出模块技术参数

型号	KZJ-C56
名称	输入/输出模块
品牌	三江
工作电压	总线 24V(接线无极性)
静态电流	＜0.6mA
动作电流	＜3mA
输出容量	2A/DC30V
输出模式	无源触点输出
输入模式	输入常开检线、输入常闭检线
终端电阻	47KΩ电阻
编码方式	通过编码器可现场编码，地址编码1～324任选
工作指示	巡检状态时巡检指示灯约每 12 秒闪亮一次， 输出状态时巡检指示灯常亮； 反馈状态时输入指示灯常亮
使用环境温度	-10℃～+55℃
相对湿度	≤95%（40℃±2℃无凝露）
重量	约50g
外形尺寸	(长×宽×高)67mm×55mm×33mm
执行标准	GB 16806-2006

四、KZJ-C56型输入/输出模块工作模式设置

　　模块的工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时需将编码器上输出端鳄鱼夹接到一体化底座的L1、L2(不分极性)，正确连接后，选择“模块设置”，并按照下表所示，选择对应的模式码来设置所需要的工作模式，确认，完成模式编码设置。

输出模式	输入模式	模式代码	外加负载电阻
常开输出	输入常开检线---标准模式	01	输入、输出端各加 1 个 47kΩ电阻
	输入常闭检线---标准模式	02	输入、输出端各加 1 个 47kΩ电阻
	输入常开检线---(产测模式)	03(出厂默认)	无
	输入常闭检线---(产测模式)	04	输入端加 1 个 47kΩ电阻
常闭输出	输入常开检线---标准模式	21	输入、输出端各加 1 个 47kΩ电阻
	输入常闭检线---标准模式	22	输入、输出端各加 1 个 47kΩ电阻
	输入常开检线---(产测模式)	23	无
	输入常闭检线---(产测模式)	24	输入端加 1 个 47kΩ电阻

五、KZJ-C56型输入/输出模块接线说明

　　输入端设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47kΩ的终端电阻。输入端如果设置为“常闭检线”，模块输入线末端（远离模块端）必需串联一个47kΩ的终端电阻；模块输出线路末端（远离模块端）必需正确接入47kΩ终端负载，模块能识别负载回路中线路的短断路故障。同时OUT+、OUT-输出端应串联一个1N4007二极管后再连受控设备，接线方法如图所示。

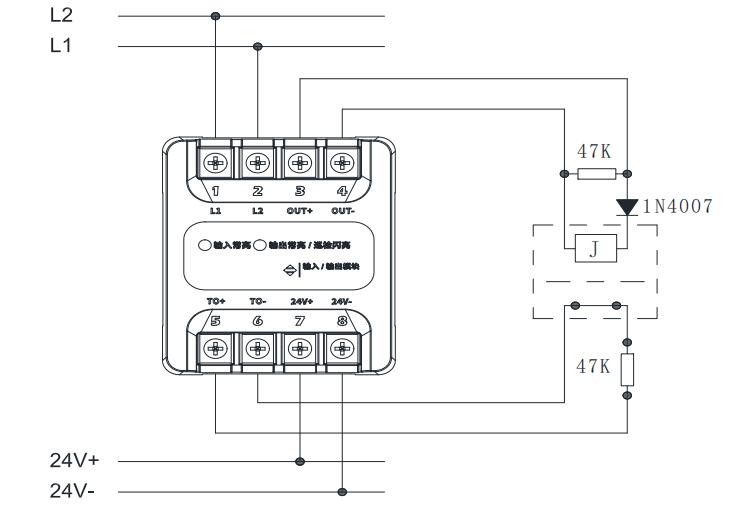

输入常开检线接线图



输入常闭检线接线图
