一、 TX3208A输入输出模块概述：

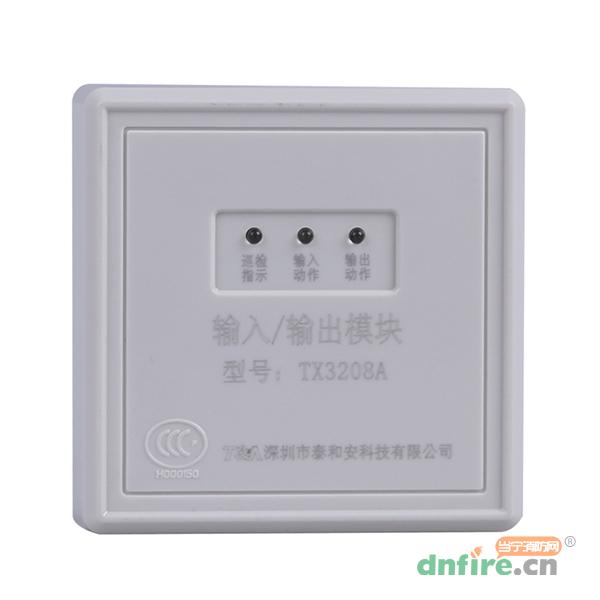

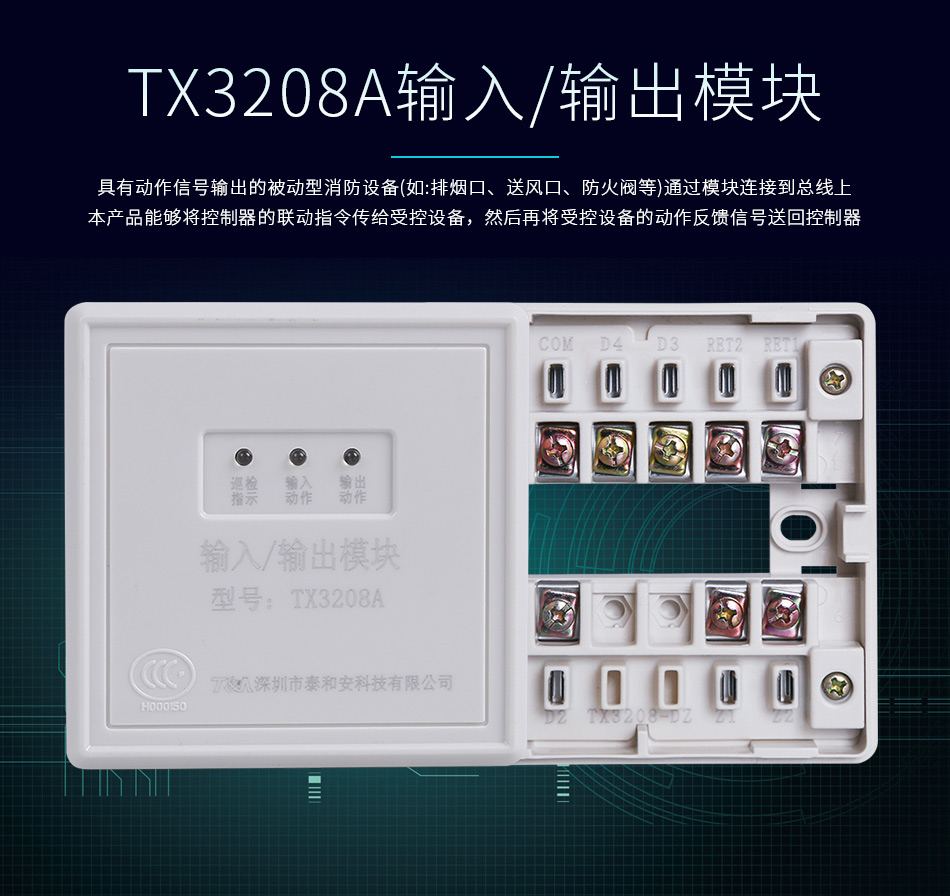

　　TX3208A型输入输出模块（以下简称模块）符合国家标准《GB16806-2006消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。

　　注意：模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障；对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12-48V之间，否则控制器将报出该模块输出线故障。

二、 TX3208A输入输出模块特点：

　　1、二总线，无极性。

　　2、内置微处理器。

　　3、输出线、输入线都具有断路、短路检测功能。

　　4、总线输入端与输出端完全隔离设计。

　　5、采用软硬件滤波技术，提高模块的抗干扰能力。

　　6、PCB板全密封防护工艺。

　　7、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。

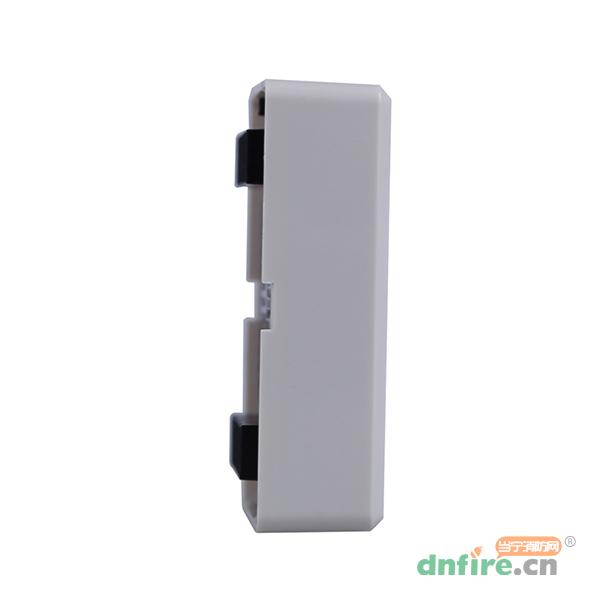

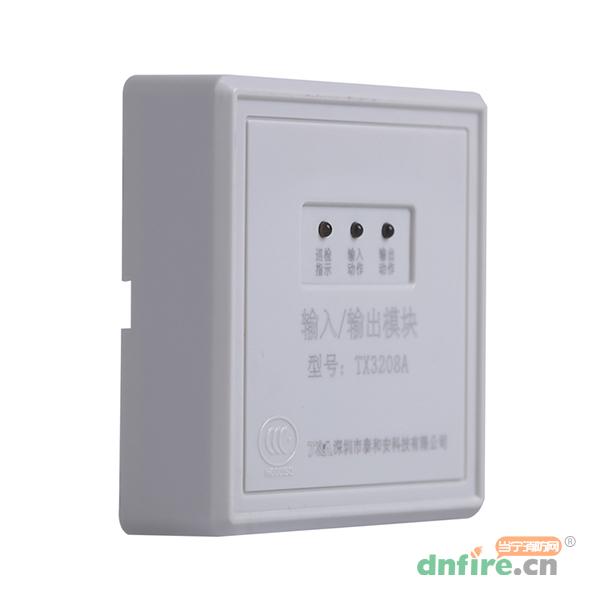

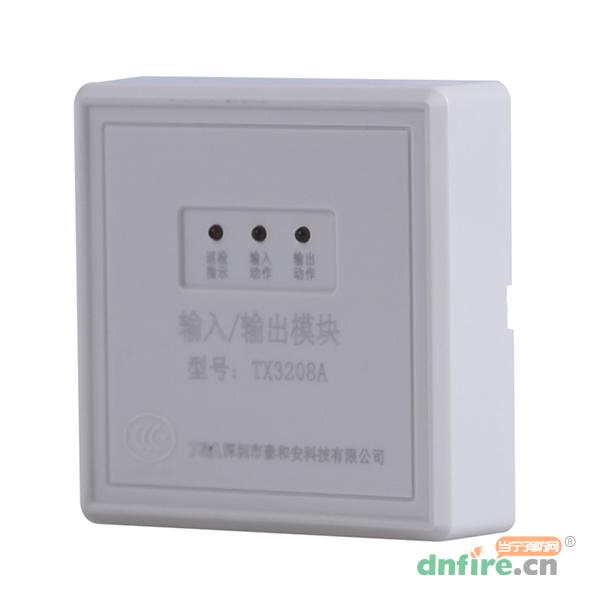

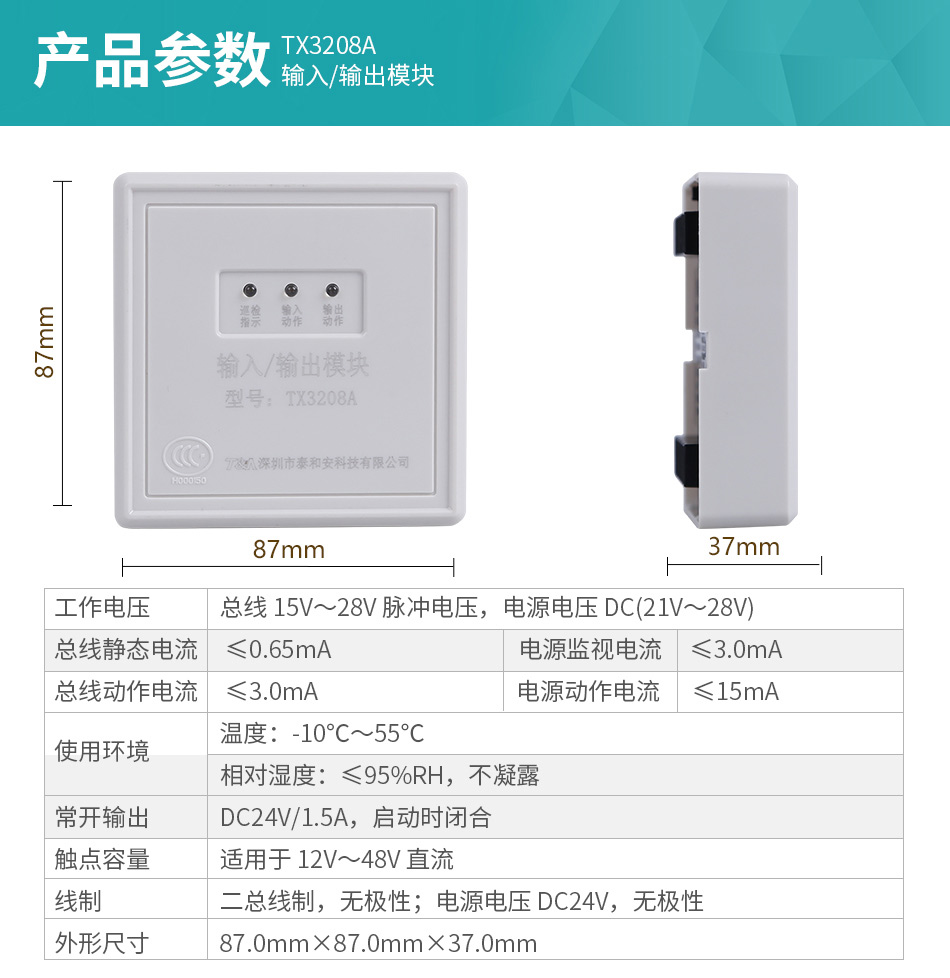

三、 TX3208A输入输出模块参数：

内容	技术参数
工作电压	总线 15V～28V 脉冲电压，电源电压 DC(21V～28V)
总线静态电流	≤0.65mA
总线动作电流	≤3.0mA
电源监视电流	≤3.0mA
电源动作电流	≤15mA
常开输出触点容量	DC24V/1.5A，启动时闭合，适用于 12V～48V 直流
线制	二总线制，无极性；电源电压 DC24V，无极性
温度	-10℃～55℃
相对湿度	≤95%RH，不凝露
外形尺寸	87.0mm×87.0mm×37.0mm

四、 TX3208A输入输出模块安装和布线：

　　 警告：安装设备之前，请切断回路的电源。

　　 安装方法：模块可采用布线管暗装方式或布线管明装方式



　　特别警告：由模块直接控制的低压小功率设备应满足如下条件：

　　1）工作电压范围：18V～30V（推荐采用24V）

　　2）24V电源输出电流：≤1.5A

五、TX3208A输入输出模块布线要求：

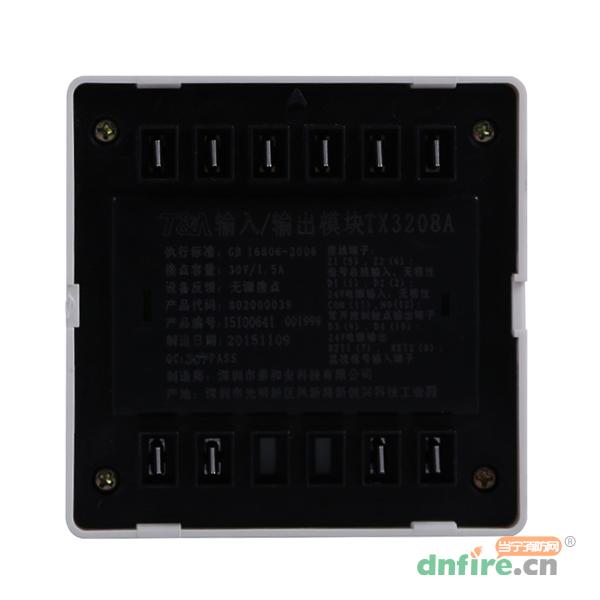

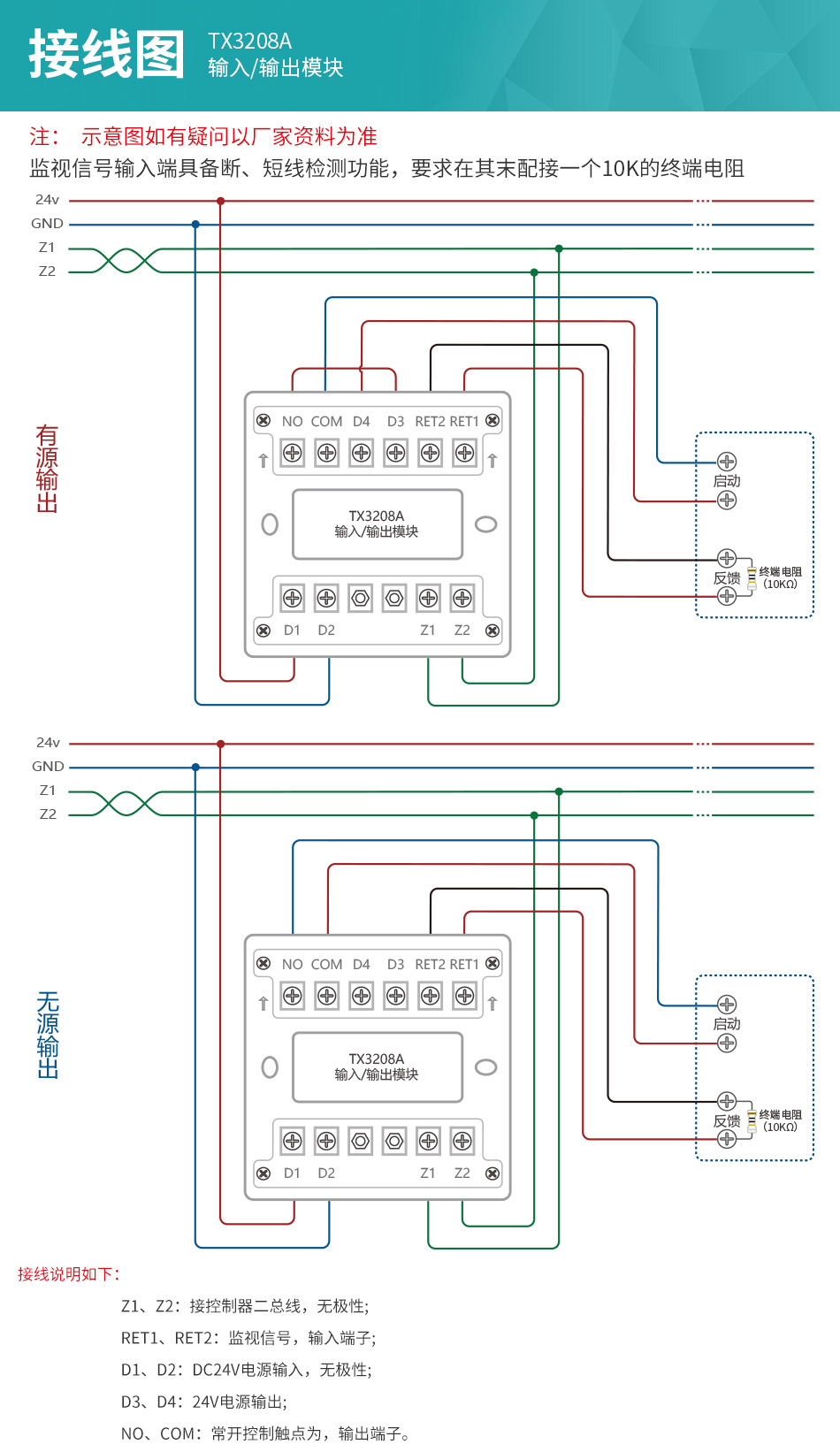

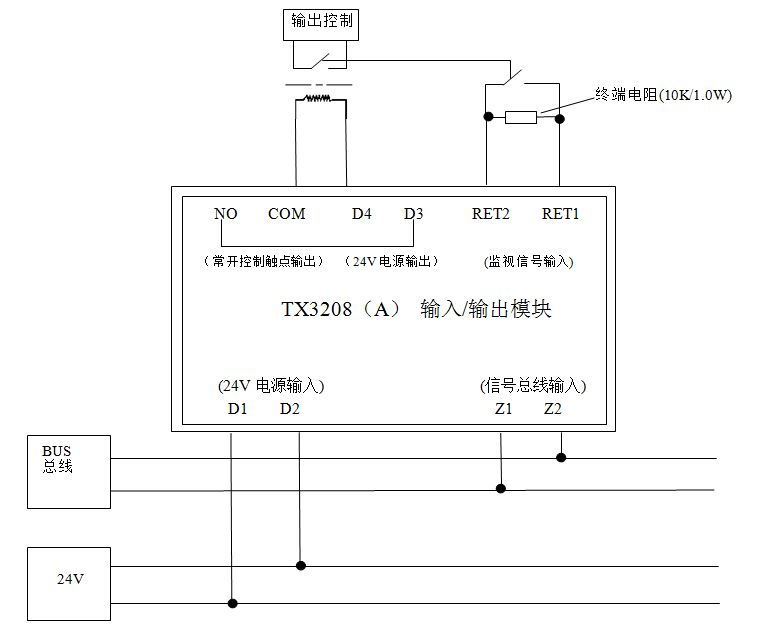

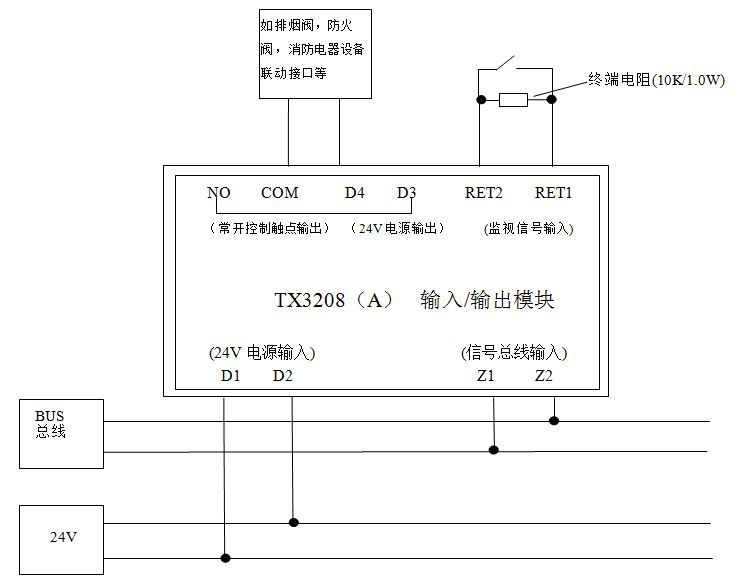

　　总线(BUS)采用RVS-2×1.0mm2或1.5mm2线；DC24V电源线采用BV-2×1.5mm2或2.5mm2线；常开输出线采用BV-2×1.5mm2或2.5mm2线；反馈输入线采用RVS-2×1.0mm2或1.5mm2线。穿金属管（线槽）或阻燃PVC管敷设。

六、TX3208A输入输出模块编码操作：

　　可利用公司生产的手持编码器TX3932进行现场编码（地址码范围必须是1～242，同一回路地址码唯一）

　　功能选择：

　　1、“连动”和“点动”功能可以用TX3932进行设置，设置为“连动”时，有输出信号后输出继电器一直　　保持闭合直到输出信号停止。设置为“点动”，输出信号时，常开接点闭合时间为2±0.2S。出厂默认　　模式为“连动”。

　　2、“自反馈”和“外反馈”功能可以用TX3932进行设置，设置为“自反馈”时，有输出信号后反馈灯自　　动点亮，模块给控制器提供反馈信号。设置为外反馈时，需要外部的反馈信号才能点亮反馈灯，从而模块给控制器提供反馈信号。出厂默认是“自反馈”。

　　3、输出输入线故障是否检测可以用TX3932进行设置“检线”与“不检线”功能，出厂默认是“检线”。

　　注意事项：

　　1、值班人员应熟练掌握设备的操作程序，不得误操作。

　　2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、每隔半年应对模块进行一次功能测试。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3208A
[名称]	输入输出模块
[尺寸]	87.0mm×87.0mm×37.0mm
[工作电压]	总线 15V～28V 脉冲电压，电源电压 DC(21V～28V)
[工作电流]	总线静态电流：≤0.65mA 总线动作电流：≤3.0mA 电源监视电流：≤3.0mA 电源动作电流：≤15mA
