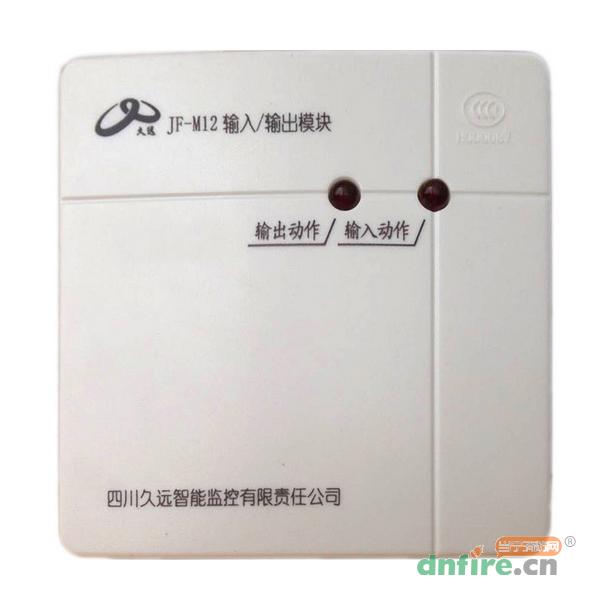

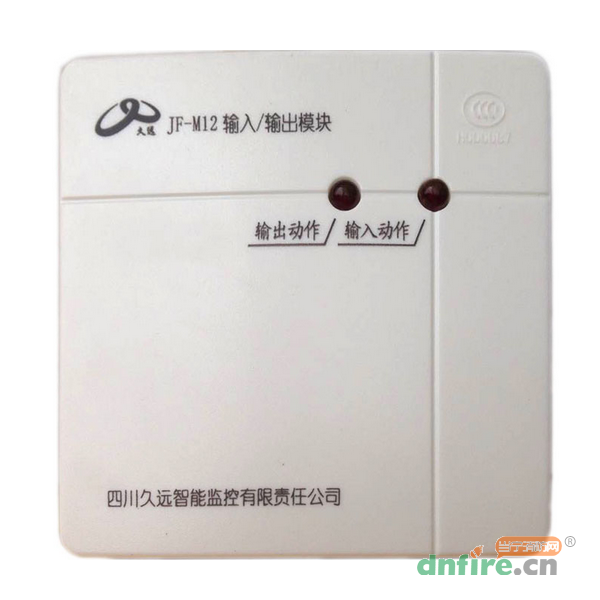

一、JF-M12输入输出模块概述

    JF-M12输入输出模块无极性接入回路二总线上，占用回路二总线的一个联动点位。是一种联动输出模块，用于对被动型联动设备实施控制。

二、JF-M12输入输出模块主要特点及技术指标

　　设有一个输出控制继电器，具有2组同时动作的常开、常闭输出触点；

　　带有微处理芯片，能对接收的信息进行分析判断，避免误报；

　　接入回路二总线时不分极性；

　　M02模块自身(包括模块内的继电器)由回路二总线供电，不需另接24V电源线；若现场被控设备需要24V电源，则按被控设备的要求提供。24V电源仅与M02的输出继电器触点相连，不与继电器线包有任何连接；

　　配接10K终端电阻，M02模块的CPU能分析判断线路是否正常；

　　M02使受控设备引线与回路二总线实现完全的电气隔离，确保系统可靠、稳定；

　　插拔式端子结构，安装、调试方便；

　　采用电子写码，占用回路二总线上的联动地址点位；

　　控制、回答双LED显示；

　　控制灯：正常监视状态微亮，接收到JF998控制器信号向被控设备发出控制指令后间歇强亮；同时JF998控制器发出声光报警，显示“xx号控制”；

　　回答灯：正常监视状态微亮，当接收到被控设备动作后的反馈信号时，间歇强亮；同时JF998控制器发出声光报警，显示“xx号应答”；

　　工作电压：21VDC～28VDC；（由回路二总线提供）

　　输出继电器触点容量：30VDC，2A；125VAC，1A；

　　监视电流：400μA；

　　环境温度：-10℃～50℃；

　　湿度范围：≤95%RH，无凝水；

　　尺寸：121mm（长）X91mm（宽）X50mm（厚）。

三、JF-M12输入输出模块接线图

　　L1,L2：接到控制器的二总线。

　　AS+,AS-（3、4）：接到被控设备的状态反馈端子（要求受控设备动作后提供1组无源常开端子），在端子上跨接一只10K电阻，用作断线监视。

　　6（COM1为公共端），8（NO1为常开端）：输出一组继电器常开端子。
