一、LD6800EH-1输入/输出模块介绍

　　LD6800EH-1采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制,可以与利达公司生产的E/EN/EL系列火灾报警控制器配合使用。满足GB16806-2006《消防联动控制系统》、《强制性认证实施规则》、《强制性产品认证实施细则》,取得消防产品3C认证证书。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、LD6800EH-1输入/输出模块功能

　　★二总线，无极性。

　　★采用电子编码，占一个节点地址（0～255）。

　　★电源总线，有极性。

　　★可输出1路DC24V/2A电压信号。

　　★可输入一个联动设备动作后的反馈输入信号。

　　★可输出1对无源常开常闭接点，容量DC30V/2A。

　　★单色指示灯显示模块动作信息。

　　★电源总线断电、输入新路断线、输出线路短路或断路时，模块返回故障信息。

三、LD6800EH-1输入/输出模块主要技术参数

内容	技术参数
类型	输入/ 输出模块
指示灯	模块输出动作—输出动作红色指示灯常亮 模块输入动作—输入动作红色指示灯常亮
工作电压	电源总线：DC24V   二总线：DC 14V ～ 24V
工作电流	电源总线：＜ 6mA ( 静态) ＜ 21mA ( 空载启动) 二总线电流：＜ 2mA
输出信号参数	有源：DC24V/2A
输入信号参数	无源开关量信号输入
工作环境温度	－ 40℃～ 55℃
工作环境相对湿度	≤ 95%〔(40±2)℃，无凝露〕
安装方式	配合本公司LD60(ED) 底座安装使用，采用插拔式结构，安装方便
最大外形尺寸	长85mm× 宽37mm× 高85mm( 含底座)
重量	0.092Kg±0.01Kg

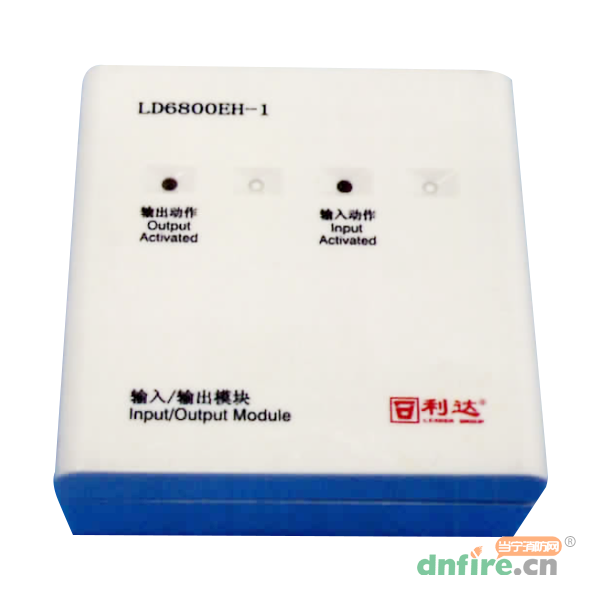

四、LD6800EH-1输入/输出模块外形结构示意图

五、LD6800EH-1输入/输出模块接线示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD6800EH-1
[名称]	输入/输出模块
