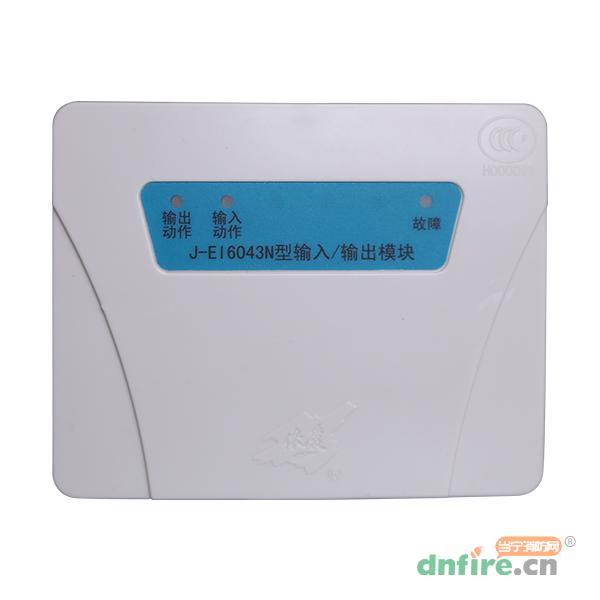

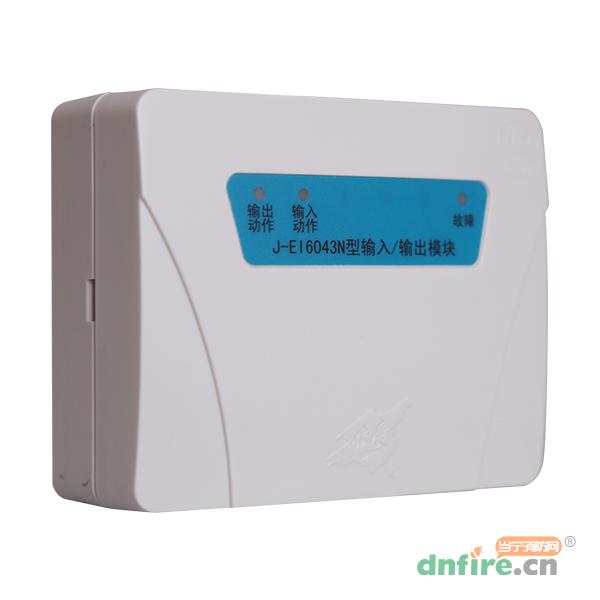

一、J-EI6043N输入输出模块性能特点

　　·电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。

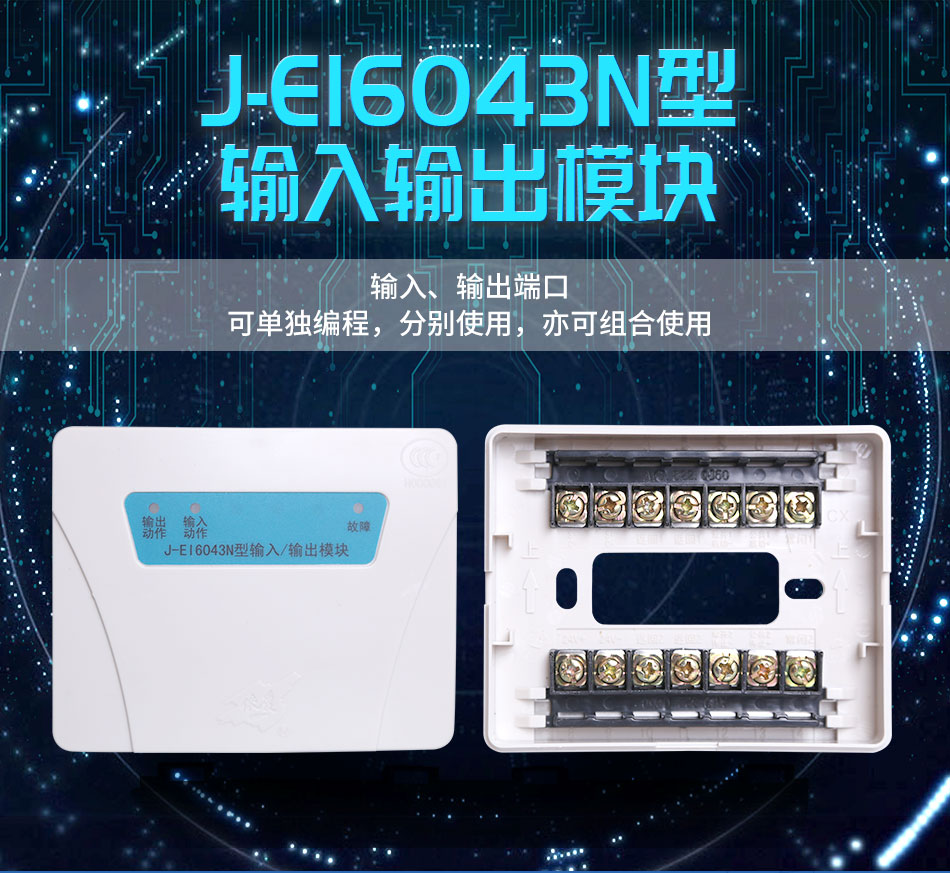

　　·输入、输出端口可单独编程，分别使用，亦可组合使用。

　　·可检测来自设备的信号输入线及模块输出线断路故障。

　　·可检测24V断线故障。

　　·新型插拔式结构，安装、接线方便。

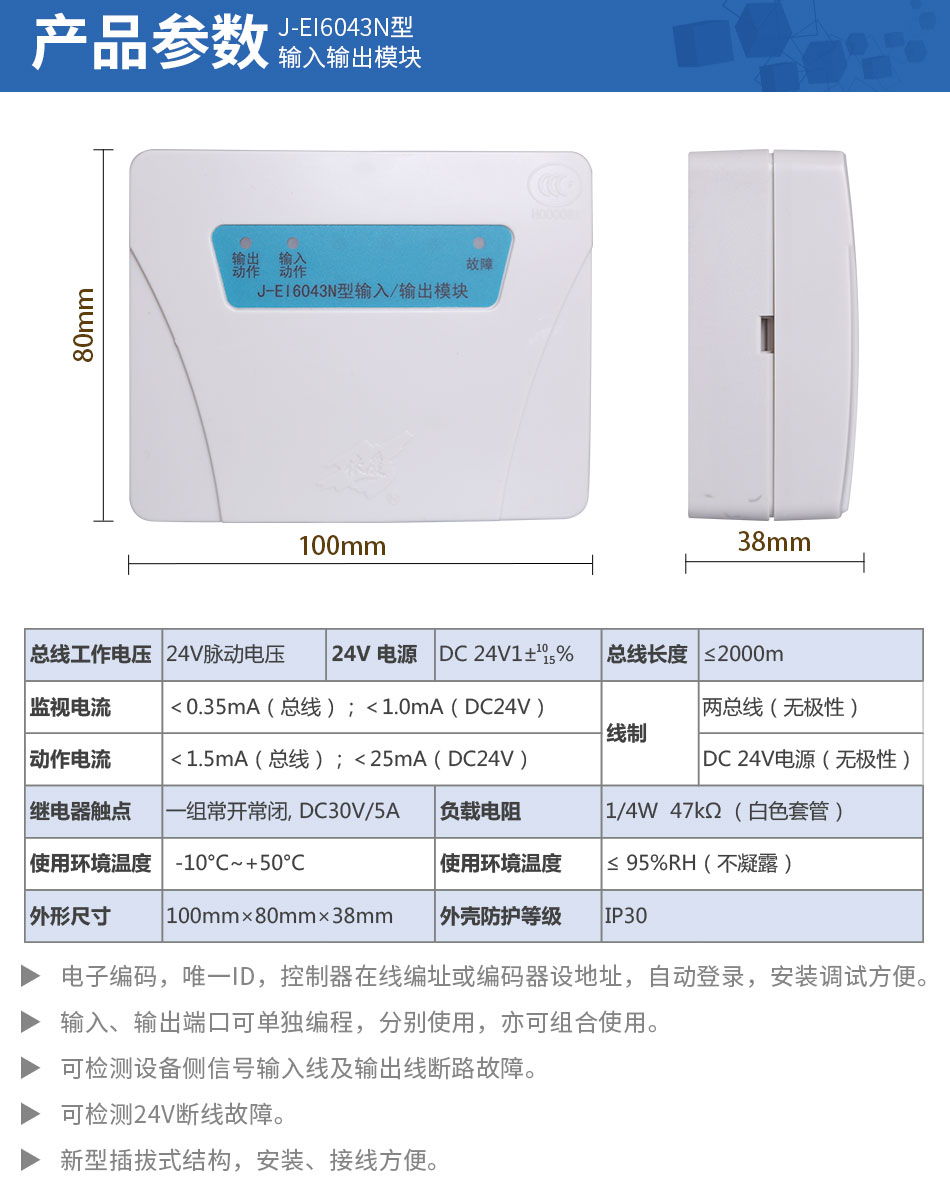

二、J-EI6043N输入输出模块技术指标　

使用环境温度	-10°C~+50°C
使用环境湿度	＜95%RH（不凝露）
总线工作电压	24V脉动电压
线制	两总线（无极性）
24V电源	DC24V±1015%DC24V电源（无极性）
监视电流	＜0.4mA（总线）；＜2.0mA（DC24V）
总线长度	≤2000m
动作电流;	＜2mA（总线） ＜25mA（DC24V）
负载电阻	1/4W47kW（白色套管）
继电器触点	一组无源常开常闭触点,DC30V/1A
外壳防护等级	IP30

三、J-EI6043N输入输出模块安装接线

　　安装：

　　输入/输出模块一般安装在受控设备附近，也可集中安装于模块箱内。

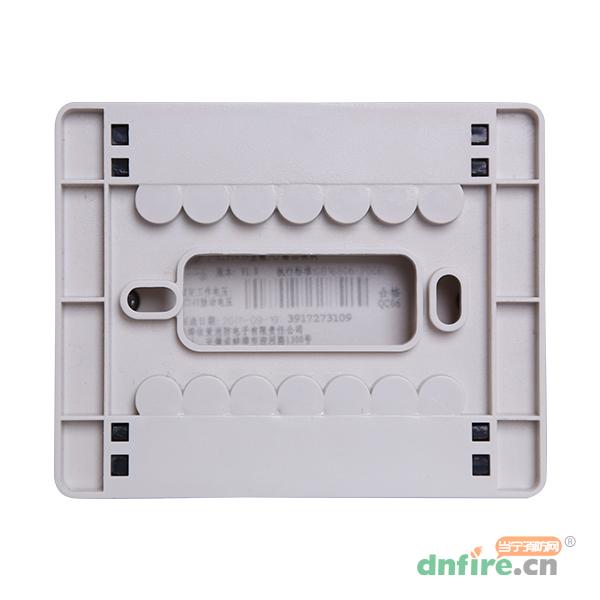

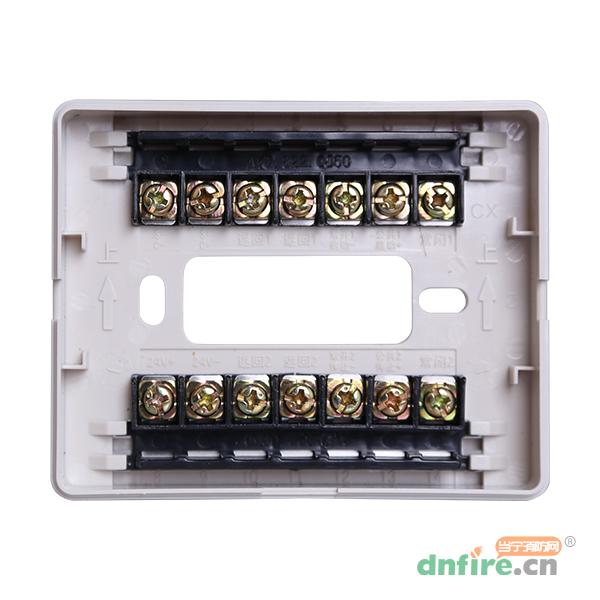

　　安装模块时，先用M4螺钉将底座固定在DH86预埋盒上，接线完毕后，将模块扣合在底座上。

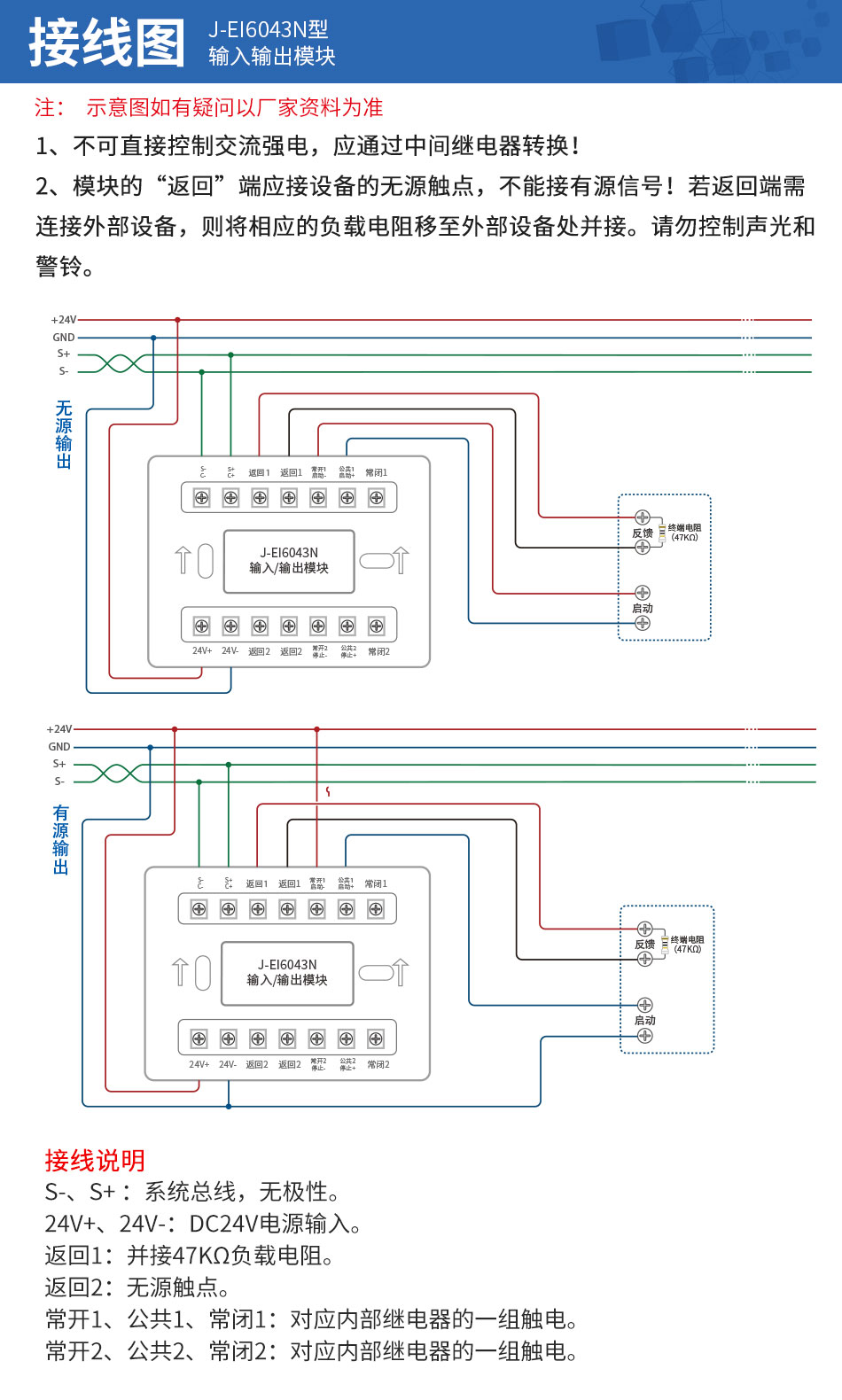

　　接线：

　　不可直接控制交流强电，应通过中间继电器转换！

　　模块的“返回”端应接设备的无源触点，不能接有源信号！

　　S+和S-接系统总线，无极性连接。“常开1”、“公共1”和“常闭1”对应模块内部继电器的一组无源触点，“常开2”为另一组有源触点。模块动作后，常开1和公共1短路，同时常开2通过继电器的另一组触点与端子8短路，将端子8的信号引至常开2。另外，端子9与10已在模块内部短路。

　　“返回1”连接到外部设备的无源反馈端，用于确认外部设备是否动作。外部设备无源反馈端应并接47kΩ负载电阻，否则会报断线。

　　请勿控制声光和警铃。声光和警铃可使用J-EI6047N模块控制。
