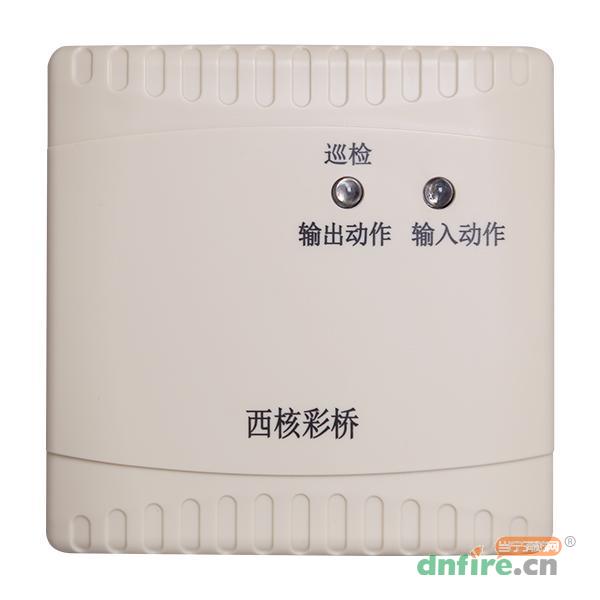

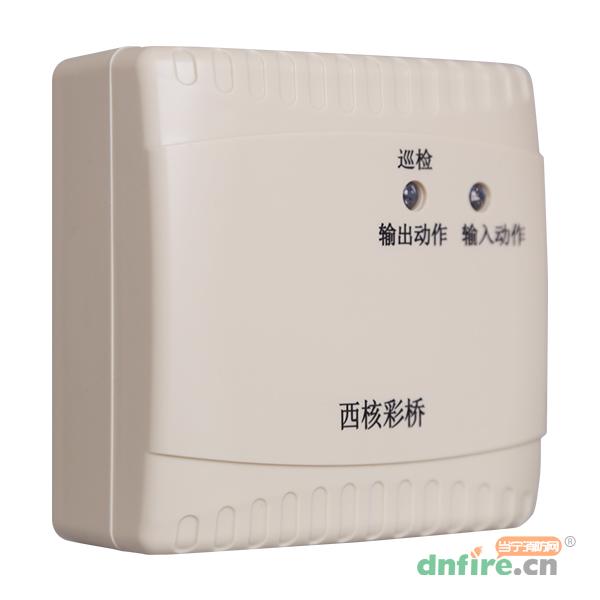

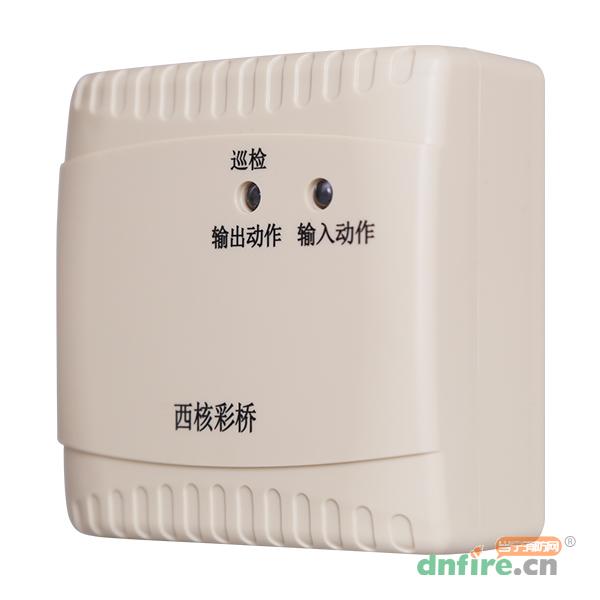

一、KM8302输入输出模块概述

　　KM8302输入输出模块是按照GB16806-2006《消防联动控制系统》研制开发的新型产品，内置中央处理器，电子编码，与西核彩桥公司JB-QB-CH8000火灾报警控制器（联动型）连接。用于火灾报警控制器对联动设备（如电梯、空调、排烟口、送风口等）的控制和监视。

二、KM8302输入输出模块工作原理

　　KM8302输入输出模块占用1个地址。模块处于正常监控时，红色“巡检/输出动作”灯闪亮。在与报警器或外部设备的连接线发生故障及该产品本身故障时，控制器将报出该故障点。在火灾报警控制器发出模块动作指令后，该模块动作，“巡检/输出动作”指示灯常亮，输出端有源DC24V输出。外部设备动作，输入端接收到无源闭合信号，模块“输入动作”灯常亮，同时将信息上传给火灾报警控制器，控制器发出音响并显示反馈地址。

三、KM8302输入输出模块技术条件

　　环境温度：-10℃～55℃

　　相对湿度：≤95%(40±2℃)

　　工作电压：DC20.4V～DC26.4V

　　额定电流：静态350uA报警3mA

　　输出特性：有源DC24V

　　输入特性：无源触点闭合

　　认证标志：CCC

　　外形尺寸：85mm长×85mm宽×39mm高

四、KM8302输入输出模块接线说明

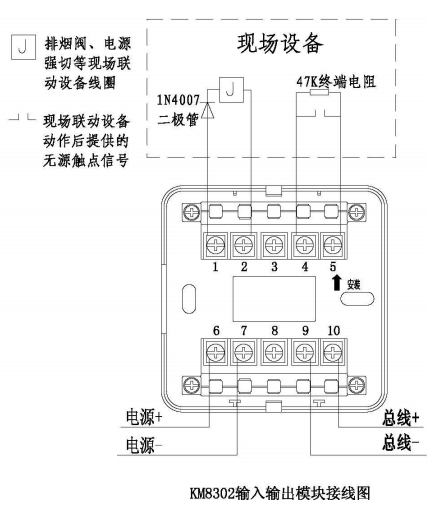

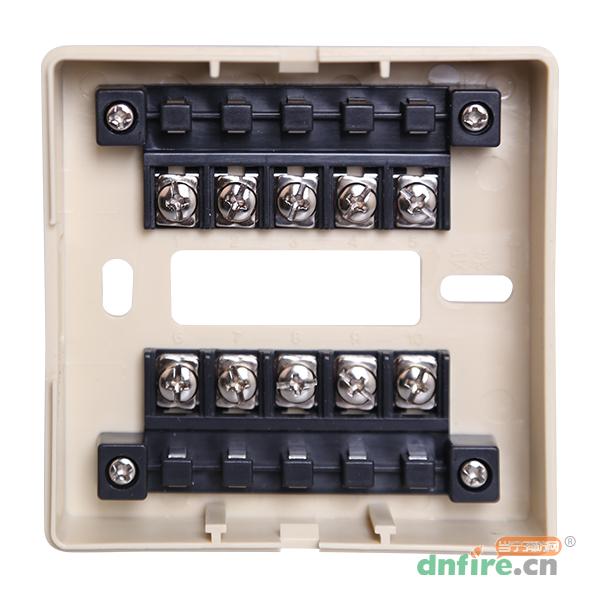

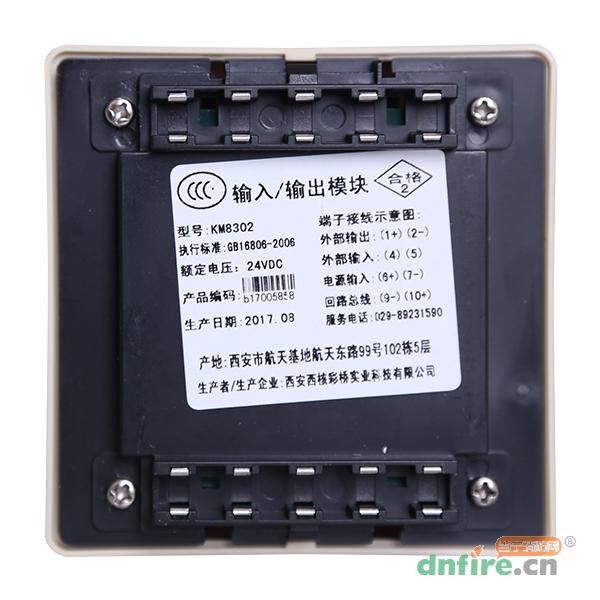

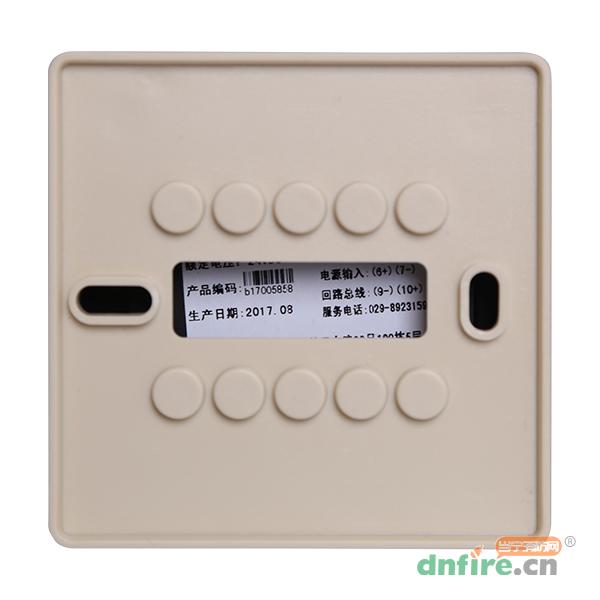

　　将火灾报警器回路总线+、总线-分别接入底座总线+（10）、总线-（9）端子上，联动电源DC24V+、24V-分别接在电源+（6）、电源-（7）端子上，注意极性不得接反。底座输入1（4）、输入2（5）端接到其监视的外部设备的开关量触点上，无正负极性。底座输出+（1）、输出-（2）端接到受其控制的现场设备的有源受控端，注意正负极性。

　　注意：在正常使用时，输入1（4）、输入2（5）端需并接47K终端电阻，在输出+（1）端与受控设备间需正向串接一个1N4007二极管，否则报故障。建议将二极管和终端电阻接在受其控制和监视的外部设备上。
