一、GS-MOD8041输入/输出模块产品概述

　　GS-MOD8041输入/输出模块主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。本模块具有输入、输出检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。

　　注意：部分防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，不建议客户使用。如果必须使用，应参照被控设备的说明书在被控设备内并接电阻（一般可以在控制端和控制地间加4.7K电阻）或在GS-MOD8041模块和被控设备间加中间继电器解决。

　　GS-MOD8041输入/输出模块，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

　　微型化设计，节约空间，适合集中安装（符合当前新设计规范需求）

　　轨道安装和表面安装两种安装方式

　　电气隔离的输入检测

　　具备输出触点线路监测功能

　　输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接

　　电子编码，方便现场改写

　　2线制，总线供电

　　低功耗

　　UL认证

二、GS-MOD8041输入/输出模块主要技术参数

型号	GS-MOD8041
工作电压	总线24V  允许范围16V～28V
电流	监视电流≤0.24mA 动作电流≤0.5mA
线制	与控制器的信号二总线无极性连接
输入方式	常开检线时线路发生断路（短路视为反馈信号）、常闭检线输入时线路发生短路（断路视为反馈信号）， 模块将向控制器发送故障信号（模块向控制器发送反馈信号）
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～252之间任意设定
使用环境	温 度：0℃～+49℃ 相对湿度：≤95%，不凝露
外壳防护等级	IP30
外形尺寸	78mm×45.3mm×28.5mm
执行标准	GB16806-2006、UL864、NFPA[70,72]

三、GS-MOD8041输入/输出模块结构特征、安装与布线

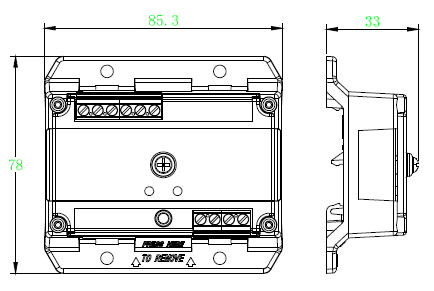

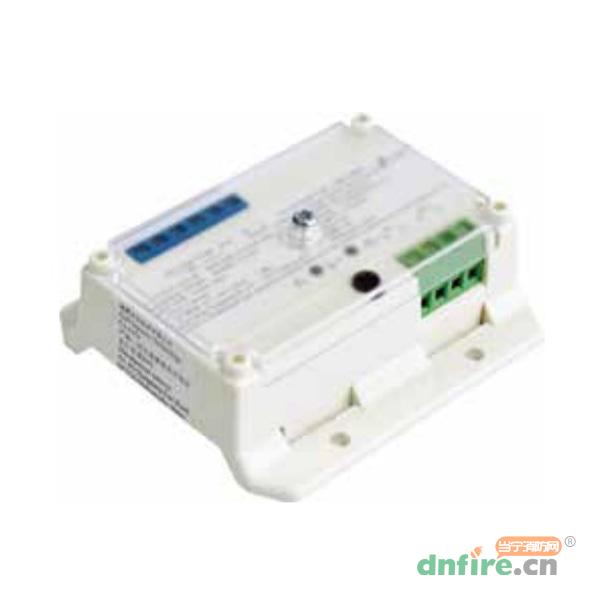

　　模块外形示意图如下图：

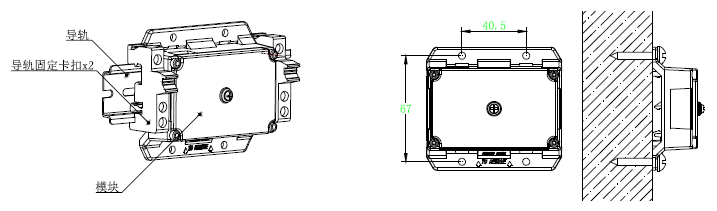

　　模块采用导轨安装及普通安装方式，安装孔距为67x40.5mm，安装示意图如下：

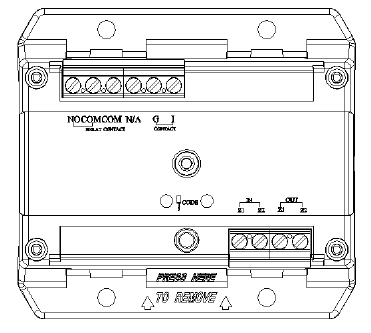

　　模块端子示意图如下：

　　接线说明如下：

　　（1）Z1、Z2：接控制器两总线，无极性；

　　（2）I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（可通过电子编码器设为常闭输入或自回答）；COM、NO：输出端子（注意：COM、NO间有30kΩ电阻）；CODE：与电子编码器总线连接。

　　（3）布线要求：Z1、Z2采用截面积≥1.0mm²的RVS双绞线；G、NO、COM、I采用截面积≥1.0mm²的RV线。

　　布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

四、GS-MOD8041输入/输出模块接线

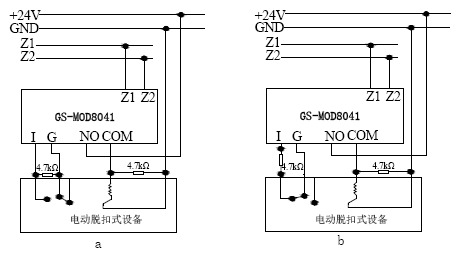

　　当输出检线电压由被控设备提供，模块与被控制设备的接线示意图如图2-23所示（图a中模块输入检线方式为常开检线，图b中模块输入检线方式为常闭检线）。

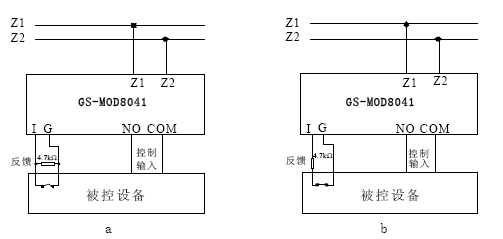

　　当输出检线电压由外部电源提供时，模块与24V给被控设备的现场设备连接方法如图2-24所示（图a中模块输入检线方式为常开检线，图b中模块输入检线方式为常闭检线）。
