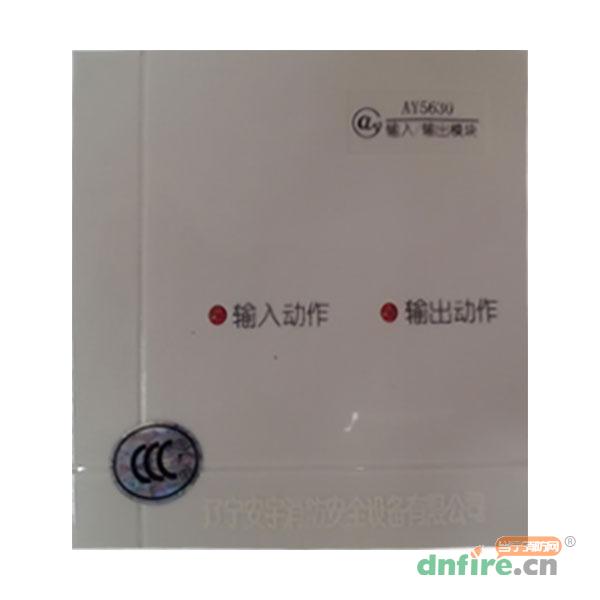

一、AY5630输入输出模块功能和用途

　　·连接在火灾报警控制器的信号总线上，提供一组常开触点和一组反馈信号输入端子。

　　·能够实现对排烟阀、防火阀、排烟防火阀、防火卷帘门、消防电梯等设备的动作控制，并将设备的动作状态反馈给火灾报警控制器。

　　·能够监视模块外部连接线的通断状态。

　　·能够监视外部设备控制电路电源供电的状态。

二、AY5630输入输出模块技术指标

静态电流	＜300μA	输出触点容量	DC30V/2A
动作电流	＜2mA	环境温度	-10℃~+50℃
信号总线电压	13V~24V	环境湿度	≤95%RH（40℃±2℃）
工作电压	DC18V~24V	外形尺寸	85*85*35mm

三、AY5630输入输出模块特点

　　·采用电子编码方式进行编码，占用回路单元一个编址点，编址点在1-255范围内可设。

　　·可直接安装在工程预埋的86系列安装盒上，也可采用明装方式，安装在模块明装盒上。

　　·可通过火灾报警控制器将模块的常开触点设置成点动或常动输出方式。

　　·可通过火灾报警控制器对其进行延时输出设置，延时输出的时间范围为0s-10min。

　　·具有运行、开启、反馈的状态指示。

四、AY5630输入输出模块接线示意图

　　·AY5630型输入输出模块控制两步降防火卷帘门接线示意图

　　注：对于单步降的防火卷帘门用一个AY5630型输入输出模块即可。

　　·AY5630型输入输出模块控制电磁阀接线示意图

五、AY5630输入输出模块接安装方式

　　·用与模块底部中间槽孔宽度相等的一字型螺丝刀插入槽孔中，旋转螺丝刀即可打开模块外壳。

　　·按工程实际需要对模块进行编码。

　　·将引线为红色的24K终端负载电阻连接在外部设备无源触点的两端。

　　·将连接导线从引线孔中引出，按要求接在相应的端子上。

　　·用两个ST2.9×12自攻螺丝将模块固定。

　　·将模块外壳扣上即可。

六、AY5630输入输出模块布线要求

　　·信号总线布线方式同JTY-GD-AY3880点型光电感烟火灾探测器。

　　·24V电源线宜采用≥2.5mm2的多芯铜导线。

　　·在实际应用中，端子13、14两端的电压不能低于18V。

七、AY5630输入输出模块注意事项

　　·24V电源线为有极性接线方式，否则模块将报自检故障

　　·模块常开和公共两端与外部受控设备之间必须构成一个电压为24V的回路，否则模块将会报自检故障，电源可以由来自火灾报警控制器的24V外控电源提供，也可以由外部受控设备提供。

　　·模块随机带的引线为绿色的51K终端电阻必须按要求接在受控设备的相应端子上，否则模块将会失去监视外部连接线的通断功能，同时报自检故障。
