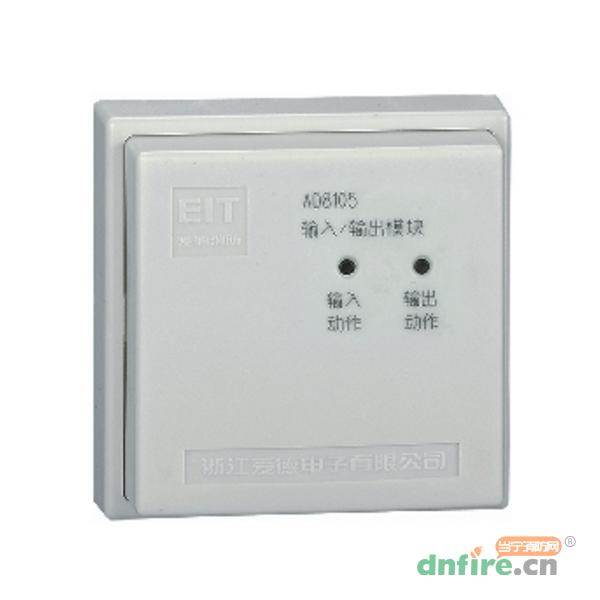

一、AD8105输入输出模块概述

　　AD8105输入输出模块用于控制消防联动设备的启动或停止，同时向消防控制中心传送联动设备动作时的回答信号。

二、AD8105输入输出模块功能特点

　　1.二总线无极性，动作触点输出无需24V电源：

　　2.采用SMT表面贴装工艺生产，自动化程度高，质量可靠。

　　3.电子编码方式，抗潮湿能力强，编码快捷可靠；

　　4.查拔式结构，易于安装、调试；

　　5.输出一组常开触点与常闭触点，触点容量为DC24V/3A；

　　6.具有一个动作信号（无源触点）反馈输入端；

　　7.具有设备输入端断线监控功能（需要接接10K监控电阻）。

三、AD8105输入输出模块技术参数

型号	AD8105
名称	输入输出模块
品牌	爱德消防
工作电压	DC19V-26V总线提供（不需24V电源线）
工作电流	≤0.4mA
动作电流	≤3mA
环境温度	-10~+50℃
相对湿度	≤95%不凝露
线制	二总线制、无极性
输出触点容量	24V/3A，110V/0.5A
确认灯	红色动作指示灯正常微亮，接收到启动指令确认灯闪亮
	红色反馈指示灯正常状态闪亮，设备反馈输入后频闪
外形尺寸	110mm×90mm×46mm
