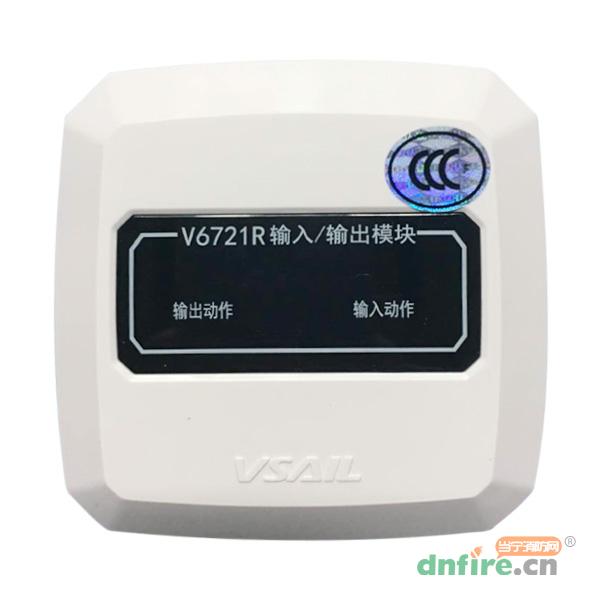

一、V6721R输入/输出模块概述

　　V6721R输入/输出模块用于火灾报警及联动控制系统对消防灭火设备实施控制。

　　V6721R输入/输出模块采用专用嵌入式单片机（MCU）技术，固化智能信息采集和控制程序，对于控制输出及反馈输入均具有线路检测功能。V6721R输入/输出模块工作稳定，具有较强的抗干扰能力。

　　V6721R输入/输出模块满足国家标准GB16806-2006《消防联动控制系统》，适用于福赛尔生产的V6800系列火灾报警控制器（联动型）所组成的火灾自动报警系统。

二、V6721R输入/输出模块性能特点

　　分布式智能产品，插拔式结构设计

　　无论是有源输出或无源输出方式，对于控制输出的连接线路均有断线监测功能

　　对于24V工作电源具有断电监测功能

　　反馈输入端接收无源开关量信号，具有输入线断线监测功能

　　通过电子编码器或控制器可对外接线断线监测功能进行屏蔽设置

三、V6721R输入/输出模块技术参数

型号	V6721R
名称	输入输出模块
品牌	福赛尔
总线信号电压	DC15V-28V 调制脉冲
工作电源电压	DC24V
总线监视电流	≤0.5mA
反馈时总线电流	≤0.6mA
输出容量	DC30V/1A
反馈输入	接收无源开关量信号
连接方式	回路总线无极性连接,联动24V电源有极性
编址范围	0# ～ 255#
状态指示	“输出动作”灯正常监视时闪亮，启动时灯常亮
	无反馈信号时“输入动作”灯不亮，接收到反馈信号时灯常亮
传输距离	≤2000m
编码方式	电子编码
安装方式	明装，插拔式结构
配接底座	V6613
工作温度	-10℃～ +50℃
环境湿度	≤95%RH （40±2℃）无凝露
外形尺寸	82mm×82mm×39mm（含底座）

四、V6721R输入/输出模块接线示意图

有源接线图

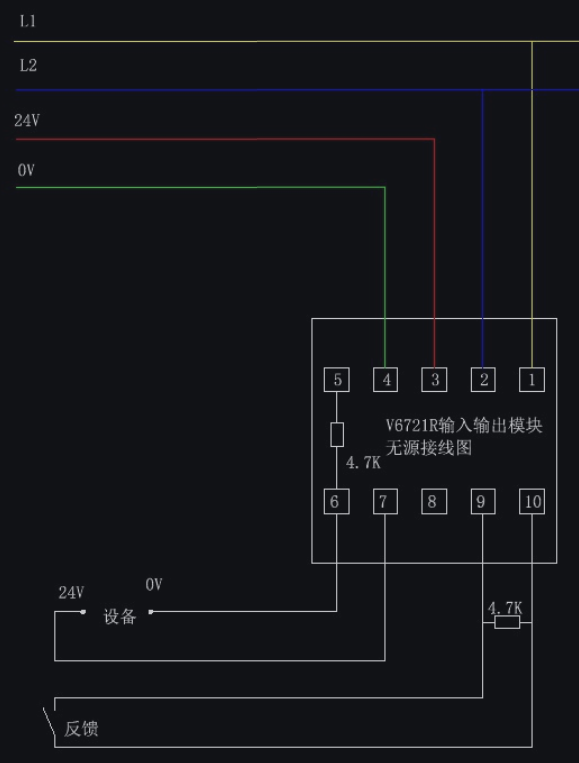

无源接线图
