一、J-SAP-JBF4121B-P手动火灾报警按钮（带电话插孔）性能特点

　　内置微处理器，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　电子编码方式，可通过专用电子编码器编址。

　　操作简单，用手按下操作面板，即能实现向控制器报火警。

　　手动报警按钮上的操作面板在按下后要将其复位必须使用与该按钮配套的专用钥匙。

　　手动报警按钮采用新的卡扣结构、薄款设计。

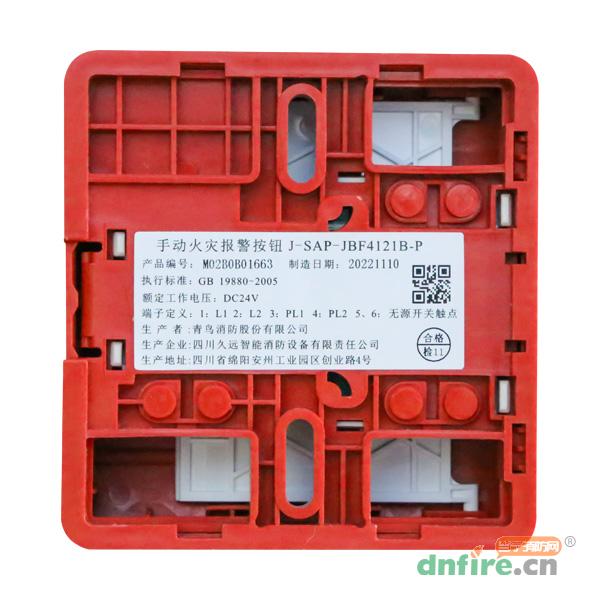

二、J-SAP-JBF4121B-P手动火灾报警按钮（带电话插孔）结构及安装布线

　　电话插孔位于底端，为方便识别在按钮正面增加标识引导。

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm（兼容50mm安装孔距）。

　　手动火灾报警按钮采用RVS2×1.5mm2双绞线与控制器进行连接。

　　安装之前用编码器对其写入相应地址码(1-200)。

　　接线并检查无误后，扣上上壳。

三、J-SAP-JBF4121B-P手动火灾报警按钮（带电话插孔）技术参数

型号	J-SAP-JBF4121B-P
名称	手动火灾报警按钮
品牌	青鸟消防
工作电压	DC19-28V控制器提供，调制型
触点容量	DC30V/0.1A
监视电流	≤0.3mA（24V）
启动电流	≤1mA（24V）
编码方式	电子编码器编码
编码范围	1-200
确认灯	火警灯监视状态瞬时闪亮，按下报警时红色常亮（红色）
电话指示灯	手报上的电话指示灯接入电话系统后会闪亮
线制	二总线，无极性
工作温度	-10℃~+55℃
贮存温度	-30℃~+75℃
相对湿度	≤95%RH
外形尺寸	90长×86宽×28.5高mm

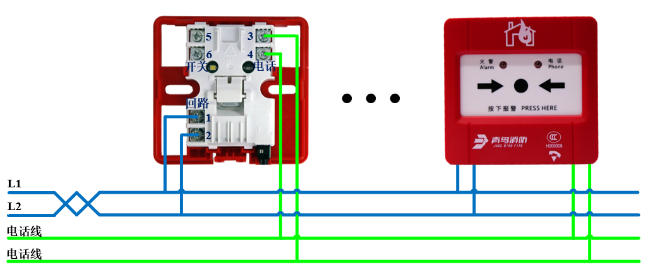

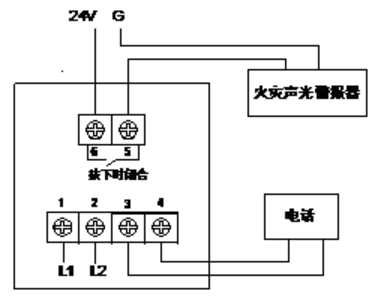

四、J-SAP-JBF4121B-P手动火灾报警按钮（带电话插孔）接线图

　　端子1和2分别接回路二总线L1和L2，无极性。

　　端子3、4接电话线，无极性。

　　端子5、6正常时为常开触点，手动火灾报警按钮按下时闭合，可用来控制现场声光警报装置。严禁使用此触点控制大功率设备和强电设备。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	J-SAP-JBF4121B-P
[类型]	含电话插孔
[工作电压]	DC19-28V控制器提供，调制型
[工作电流]	监视电流≤0.3mA（24V），启动电流≤1mA（24V）
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	90长×86宽×28.5高mm
[重量]	103g
[复位方式]	钥匙复位
[名称]	手动火灾报警按钮
[工作温度]	-10℃~+55℃
[工作湿度]	≤95%RH
[触点容量]	DC30V/0.1A
