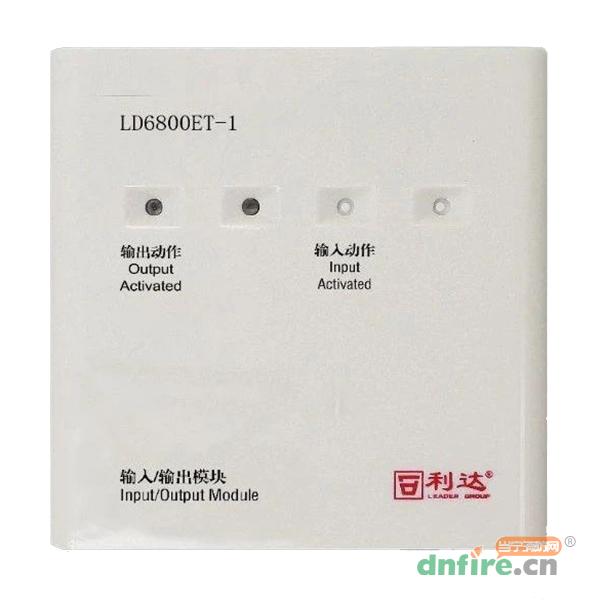

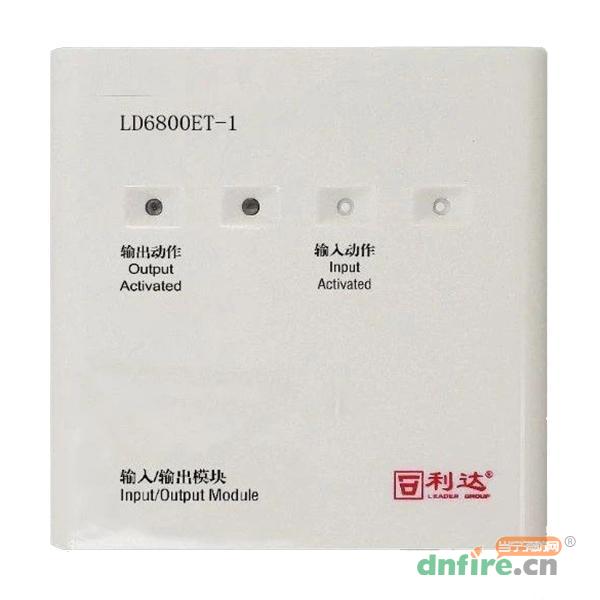

一、LD6800ET-1输入/输出模块概述

　　LD6800ET-1采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于排烟阀、送风阀、防火阀等设备的控制,可以与利达公司生产的全系列火灾报警控制器配合使用。满足GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》,符合认证要求。

二、LD6800ET-1输入/输出模块特点

 　　二总线无极性：采用二总线技术，且无极性，布线更加方便，减少了布线过程中的错误概率。

　　电子编码：采用电子编码方式，占一个地址点（0-255），可便捷地进行地址设置和识别。

　　输出信号可设置：可输出一路有源输出信号，并且能够设置为电平输出或脉冲输出，以满足不同设备的控制需求。

　　反馈输入功能：可输入一个联动设备动作后的反馈输入信号，以便系统及时了解设备的运行状态。

　　故障反馈：输入线路断线、输出线路短路或断路时，模块会返回故障信息，方便维护人员及时发现和排除问题。

　　兼容性强：可配接利达品牌在售的全系列火灾报警控制器，适用范围广。

　　性能可靠：采用单片机和智能软件，结合特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，抗干扰能力强。

三、LD6800ET-1输入/输出模块参数

指示灯	输入动作灯在监视状态时红灯闪亮，输入动作时红灯常亮；输出动作灯在输出动作时红灯常亮。
二总线电压	DC 14V - 28V
二总线电流	静态电流＜1.1mA，充电电流＜10mA。
输出信号参数	脉冲输出容量为 DC 33V 1.5A/46ms，重复动作时间 50s；电平输出为 DC 14V - 28V，≤50mA。
输入信号参数	无源开关量信号输入
工作环境温度	-40℃ - 55℃
工作环境相对湿度	≤95%（40±2）℃（无凝露）
外壳防护等级	IP40
安装方式	配合本公司 LD60 (ED) 底座安装使用，采用插拔式结构，安装方便。
外形尺寸	长 85mm× 宽 37mm× 高 85mm（含底座）
重量	0.093kg±0.005kg

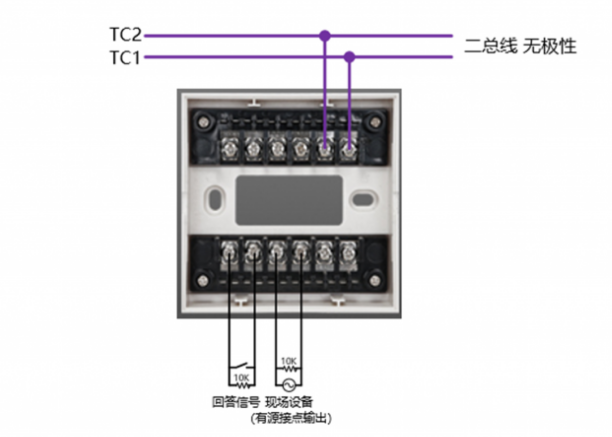

四、LD6800ET-1输入/输出模块接线图
