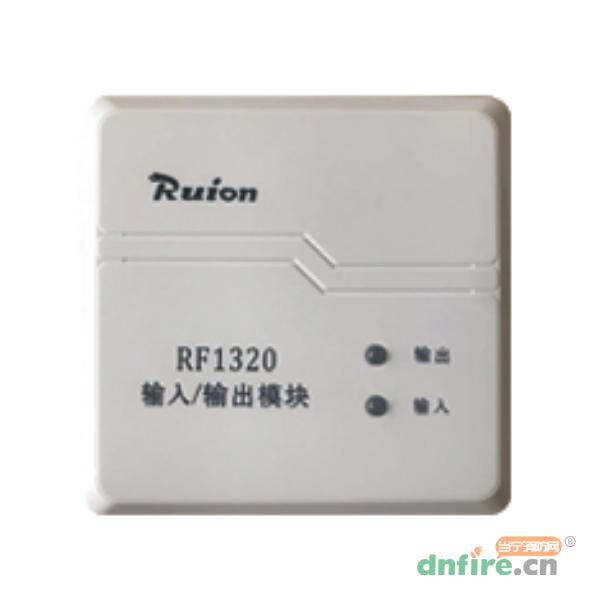

一、RF1320输入/输出模块概述

　　RF1320输入/输出模块，火灾报警时，报警控制器通过输出部分启动需要联动的外控设备，如防排烟阀、送风阀、防火卷帘门、风机等，通过输入部分可接受设备的动作回答，并将信号上传给报警控制器，采用二总线进行通信。

　　RF1320输入输出模块采用预埋安装，方便施工安装，外形大方美观。

二、RF1320输入/输出模块产品特点

　　无极性二总线制，低功耗设计，无需外加24V电源

　　无源触点输出

　　输入、输出自带隔离电路，有效滤除外部干扰

　　输入、输出具有线路检线功能，输入可设置为常开、常闭检测模式

　　模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

三、RF1320输入/输出模块技术参数

型号	RF1320
名称	输入输出模块
品牌	锐安科技
工作电压	总线工作电压24V，允许范围16V～28V
工作电流	总线工作电流≤0.3mA；动作电流≤0.6mA
总线	二线制，无极性
输出触点容量	DC30V/2A
指示灯状态	输出：红色，输出时常亮，故障时快速闪亮 输入：红色，巡检时闪亮，输入时常亮，故障时快速闪亮
编码方式	电子编码，编码地址范围1～240
使用环境温度	-10℃～+55℃
相对湿度	≤95%RH，不凝露
安装方式	明装方式
外形尺寸	长88mm×宽88mm×高40mm（含底座）

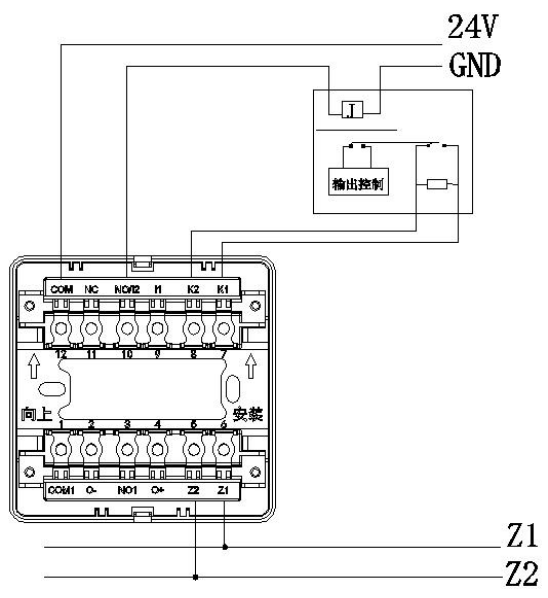

四、RF1320输入/输出模块接线示意图

　　Z1、Z2：总线接口，无极性

　　COM、NO：一组常开输出

　　K1、K2：输入反馈，触点信号

接线注意点：

　　1、RF1320输入/输出模块只提供无源触点输出，如需有源输出，需外接电源。

　　2、模块输出不需接入终端电阻，会吸收微弱的检线电流，不允许多个模块输出并联使用。
