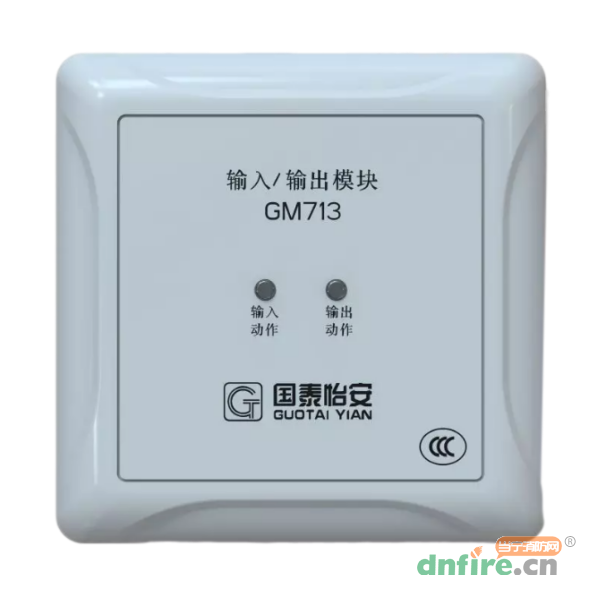

一、GM713输入/输出模块概述

　　应用到G7系列火灾报警系统中，GM713输入/输出模块用于控制被动型设备并接收被控设备的动作反馈信号。如：电梯迫降、强电切换、排烟口等；输出可选择一组无源常开触点控制有源设备；也可以选择一组有源输出触点控制无源设备。接收端为常开无源触点信号。通过GS701电子编码器设置，可实现对信号输出端的开路、短路检测；对信号输入端开路进行检测（均需配接4.7K终端电阻）。通过GS701电子编码器设置，可实现自反馈功能。需与GM710通用模块底座配套使用，总线无极性，24V供电无极性。

二、GM713输入/输出模块功能特点

　　1、流线型外观设计，高雅大方。

　　2、底座防脱螺丝设计，实用性强。

　　3、独特新结构防虚接设计，性能可靠。

　　4、采用拔插式结构，安装简单方便。

　　5、采用电子编码方式写入地址，操作简便。

　　6、总线均采用双接线端子设计，无极性区分。

　　7、具有一组常开节点输出。

　　8、采用四总线设计，需外接24V供电。

　　9、具有DC24V电源故障检测功能。

　　10.作为无源输出使用时，不用单独外接电源线。

　　11、具有脉冲启动和电平启动两种功能。

　　12、输出端可以设置成有源或无源两种输出方式，输入可以设置成常开、常闭和无回答三种方式。

　　13、可通过电子编码器完成编码设置，可实现多种故障检测，并把故障信息上传控制器，控制器将故障模块的相关信息显示出来。

　　14、采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

三、GM713输入/输出模块技术参数

型号	GM713
名称	输入/输出模块
品牌	国泰怡安
工作电压	DC24V
静态电流	≤0.6mA
动作电流	≤1.5mA
无源触点容量（NO、COM）	1A
有源触点容量（O+、O-）	1A
使用环境温度	-10℃～+50℃
相对湿度	≤95%RH（40℃±2℃）
外形尺寸	85mm×85mm×36mm

四、GM713输入/输出模块接线图

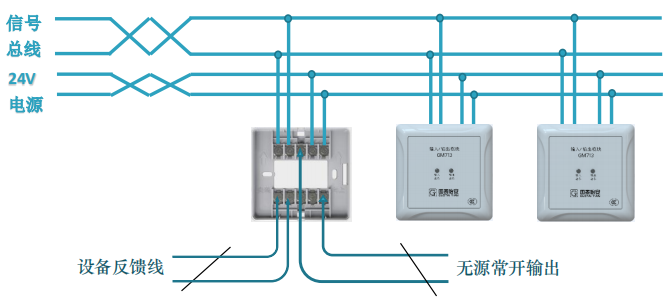

　　无源常开输出接线图：

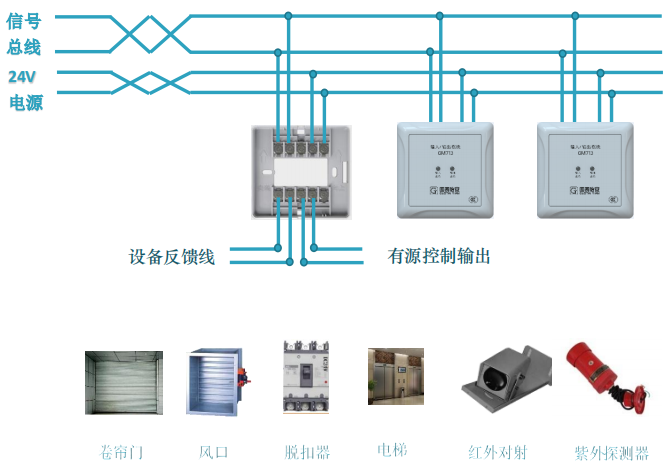

　　有源输出接线图：
