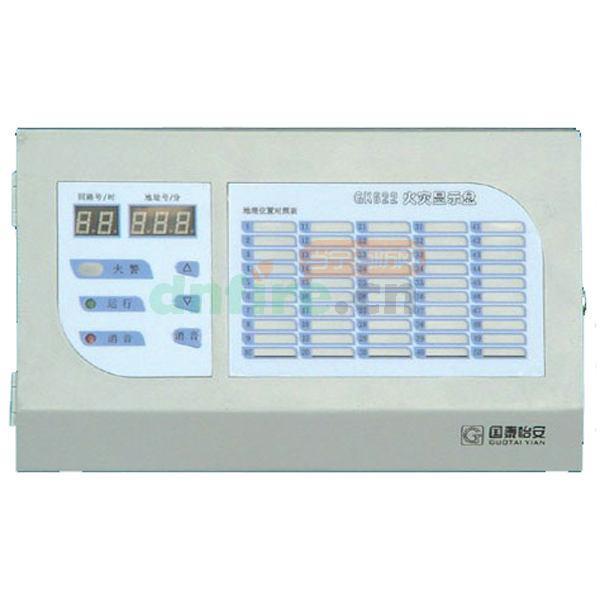

一、GK622(Z)火灾显示盘概述

　　GK622(Z)火灾显示盘采用贴片(SMD)技术设计，采用数码管(LED)显示，并设有状态指示灯，指示火灾显示盘的状态；整体具有体积小、功耗小、易安装、易维护、操作方便等优点。

二、GK622(Z)火灾显示盘技术参数

型号	GK622(Z)
工作电压	DC24V±2V
静态电流	≤30mA
工作电流	≤50mA
环境温度	0℃～40℃
相对湿度	≤95%RH(40℃±2℃)
外形尺寸	Φ260mm×160mm×42mm

三、GK622(Z)火灾显示盘用途

　　●GK622(Z)火灾显示盘通过回路总线与控制器进行实时通讯并显示接入回路的火警事件。

　　●应用在集中报警系统和控制中心报警系统中作为区域显示器用。

　　●特设有火警屏蔽按组编辑功能，减化设置过程。

　　●采用数码管实时显示楼层的火警、动作事件信息。

　　●插条可以用来描述楼层。

四、GK622(Z)火灾显示盘使用说明

　　正常监控状态
　　火灾显示盘上电后，且无火警事件发生时，火灾显示盘将处于正常监控状态。在火灾显示盘上电后的初始阶段，显示本机的地址号。当火灾显示盘正常运行一段时间后，显示当前时间。

　　火警状态
　　当有火警事件发生时，火灾显示盘自动接收控制器传输的火警事件，进入火警状态。在火警状态下，数码管上显示当前火警事件的地址信息，同时火警灯闪亮、蜂鸣器发报警音（短音）。
当火灾显示盘进入消音状态时，可通过消音键切换当前火警事件的地址信息和时间信息，火警事件的地址信息格式为“回路地址”，火警事件时间信息的显示格式为“时—分”。
当有多条火警事件记录时，可通过“▲”、“▼”对火警事件进行查询。

　　消音
　　可通过以下二种方式对火灾显示盘进行消音操作：

　　在火警状态下，按下操作面板上的消音键，火灾显示盘进入消音状态；

　　在火警状态下，对所连接的控制器进行消音操作时，火灾显示盘进入消音状态。

　　当火灾显示盘进入消音状态时，火警灯恒亮，消音灯恒亮，音响处于关闭状态。

　　自检

　　可通过以下二种方式对火灾显示盘进行自检操作：

　　正常监控状态下，长按消音键2秒，火灾显示盘进入自检状态；

　　对所连接的控制器进行自检操作时，火灾显示盘进入自检状态。

　　火灾显示盘进入自检状态时，5个数码管依次循环显示“8”两次、所有指示灯闪亮一次、

　　蜂鸣器发出一声提示音(长音)。自检结束后，数码管、指示灯恢复原状态。

　　复位

　　可通过以下三种方式对火灾显示盘进行复位操作：

　　当火灾显示盘初始上电时，火灾显示盘进入复位状态。

　　按下电路板上的复位键，火灾显示盘进入复位状态。

　　对所连接的控制器进行复位操作时，火灾显示盘进入复位状态。

　　本机设置

　　本机设置包括回路号设置、本机地址号设置、通信方式设置以及火警屏蔽设置。
将电路板上J7的1、2短接后按下复位键，火灾显示盘进入设置状态。在设置状态下运行灯快速闪亮。此时，数码管的前两位为功能号，后三位为设置的具体内容。当完成设置后，应将J7的2、3脚短接并按复位键，使火灾显示盘回到正常监控状态。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	国泰怡安
[型号]	GK622(Z)
[类型]	火灾显示盘
[工作电源]	DC24V±2V
[环境温度]	0℃～＋40℃
[环境湿度]	≤95%RH(40℃±2℃)
[尺寸]	Φ260mm×160mm×42mm
[监视电流]	≤30mA
[报警电流]	≤50mA
