特别提醒:SAN1800输入输出模块现已停产,现用TX3208A代替。
一、SAN1800输入输出模块概述
SAN1800 输入输出模块(以下简称模块)符合最新国家标准GB16806-2006《消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上,本产品能够将控制器的联动指令传给受控设备,然后再将受控设备的动作反馈信号送回控制器。
本产品接线方便牢靠,外形小巧美观,采用性能卓越的单片机,具有强大的分析判断能力。本产品通过在其内部固化的运算程序,可自动对连接受控设备的控制线(断路,短路)、反馈线(断路、短路)进行检测,并通过指示灯和信号端子给出状态指示。
注意:对于反馈线必须在其末端配接一个终端电阻(10k-1w),否则控制器将报该产品“反馈线/24V”故障;对于控制线由于接有受控设备作负载,故无须配接终端电阻,不可断开受控设备做试验,否则控制器将报该模块“控制线”故障。
二、SAN1800输入输出模块特点
(1)可以直接安装在预埋盒中
(2)内置产品的ID码
(3)采用软硬件滤波技术,提高了模块的抗干扰能力
(4)二总线制,无极性
(5)PCB板全密封防护工艺
三、SAN1800输入输出模块技术参数
(1)工作电压:总线15-28V脉冲电压,DC24V(21V-28V)
(2)工作电流:
1)总线静态电流:≤0.6mA
2)总线动作电流:≤2.0mA
(3)线制:二总线,无极性;DC24V,有极性
(4)编码方式:电子编码
(5)模块的状态指示:
1)正常监视状态:绿色巡检灯周期性地闪亮
2)启动指示:红色输出动作灯常亮
3)反馈指示:红色输入动作灯常亮,绿色巡检灯常亮
(6)使用环境:温度-10℃~50℃相对湿度≤95%RH,不凝露
(7)颜色:米黄色
(8)重量:约72g(含透明罩)
(9)外形尺寸:65mm×65mm×23mm(不含透明罩)
(10)执行标准:GB16806-2006
四、SAN1800输入输出模块结构特征和工作原理:

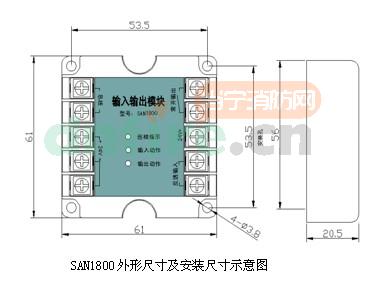

(1)模块的外形尺寸及安装尺寸如图所示
(2)工作原理
控制器通过模块间接控制受控设备的动作。受控设备动作后通过一对无源动作触点给模块一个反馈信号,模块对其确认后会将该反馈信号再传送给控制器,控制器上给出相应的报警显示。本产品可自动完成对连接受控制设备的控制线、反馈线的断线检测。
五、SAN1800输入输出模块安装与布线
警告:安装设备之前,请切断回路的电源。
(1)安装方法:

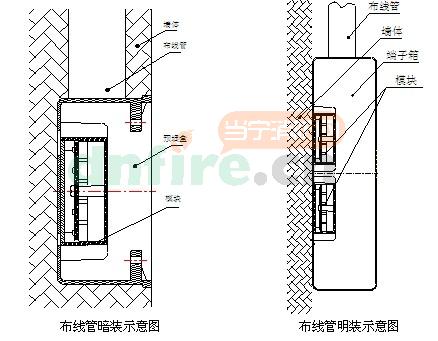

模块可采用布线管明装或布线管暗装两种方式。布线管暗装时,将模块安装在86H50型标准预埋盒内,再装上盖板,如图30所示;布线管明装时,将模块安装在端子箱内,如图31所示。
(2)接线方式:

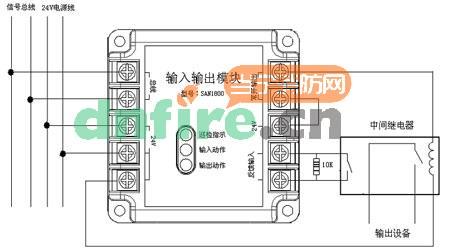

用SAN1800控制高压大功率设备的连接方法

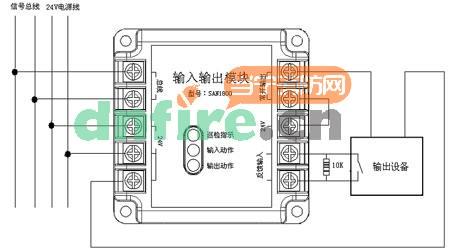

SAN1800控制低压小功率设备
特别警告:由模块直接控制的低压小功率设备应满足如下条件:
1.工作电压范围:18~30V(推荐采用24V)
2.工作电流:≤1.5A
(3)布线要求:总线(BUS)采用RVS-2x1.0mm2或1.5mm2线;DC24V电源线采用BV-2x1.5mm2或2.5mm2线,正极为红色,负极为黑色;常开输出线采用BV-2x1.5mm2或2.5mm2线,正极为红色,负极为黑色;反馈输入线采用RVS-2x1.0mm2或1.5mm2线。穿金属管(线槽)或阻燃PVC管敷设。
六、SAN1800现场接线摸拟图:
|
|
第一步:准备1组RVS2*1.5线(信号总线),接入到SAN1800输入输出模块的信号总线端。
|
第二步:1组BV2*2.5电源线,接入到输入输出模块的24V电源端。
|
|
|
第三步:将被控设备的启动信号反馈端,接入到输入输出模块的信号反馈端。
|
第四步:将24V电源正极与常开点的NO端连接,然后从COM端和24V电源负极引出两组线到被控设备。
|
