一、J-EI6042N型输入/输出模块性能特点

　　电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。

　　双输入、双输出端口，可单独编程，分别使用，亦可组合使用。

　　可检测设备侧信号输入线断路故障。

　　可检测24V断线故障。

　　新型插拔式结构，安装、接线方便。

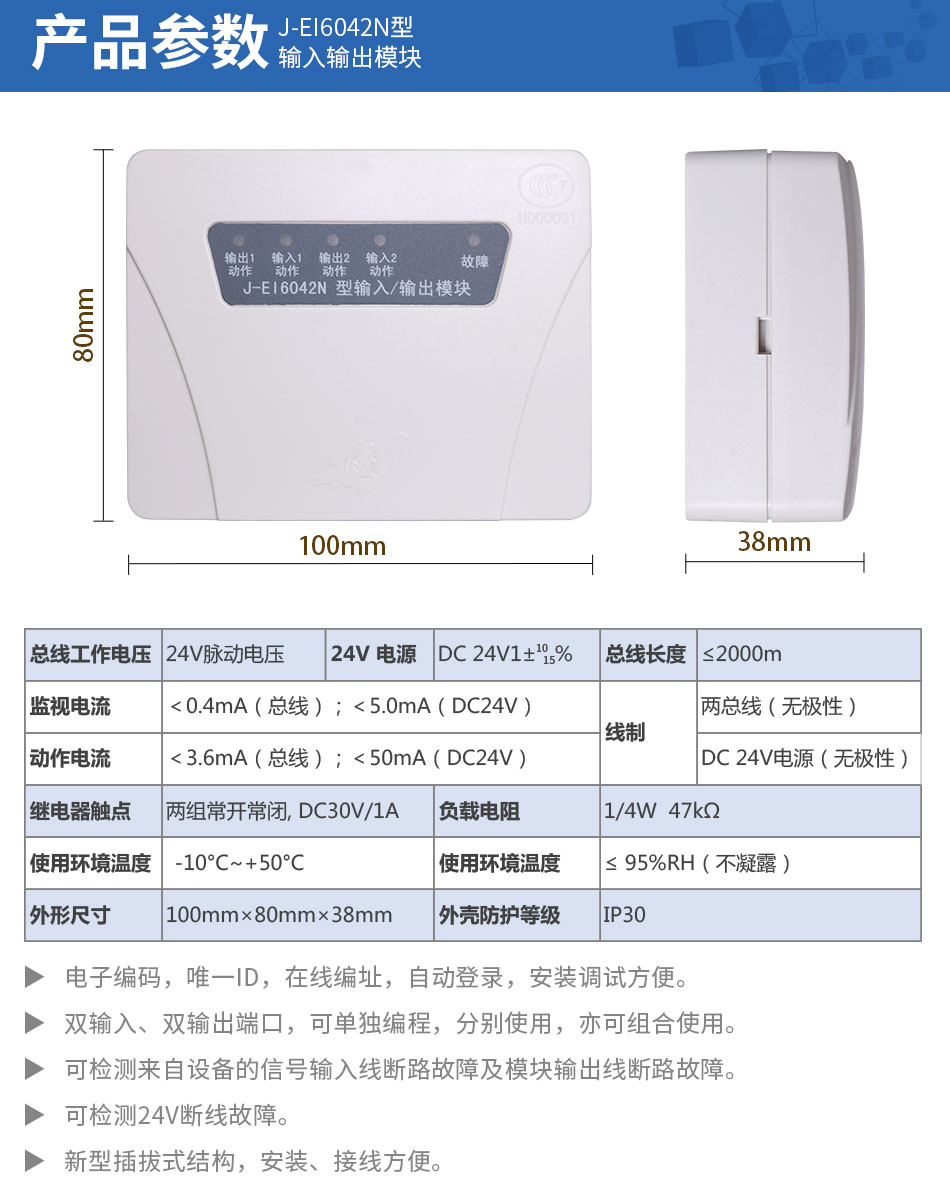

二、J-EI6042N型输入/输出模块外形及安装尺寸

三、J-EI6042N型输入/输出模块主要技术指标

型号	J-EI6042N
使用环境温度	10C+50C
使用环境湿度	＜95RH（不凝露）
总线工作电压	24V脉动电压
线制	两总线（无极性） DC24V电源（有极性）
24V电源	DC24V1015
监视电流	＜0.35mA（总线）；＜1.0mA（DC24V）
总线长度	≤2000m
动作电流	＜2.5mA（总线）；＜40mA（DC24V）
负载电阻	1/4W47k（白色套管）
继电器触点	两组常开常闭,DC30V/5A
外壳防护等级	IP30

四、J-EI6042N型输入/输出模块安装及接线

　　安装

　　输入/输出模块一般安装在受控设备附近，也可集中安装于模块箱内。

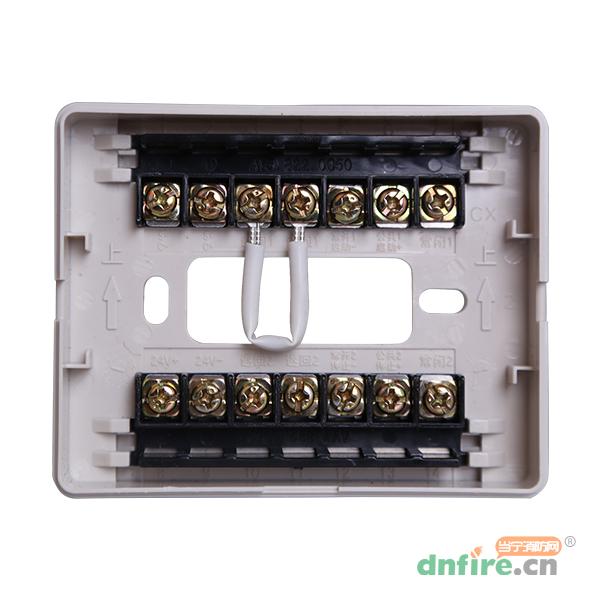

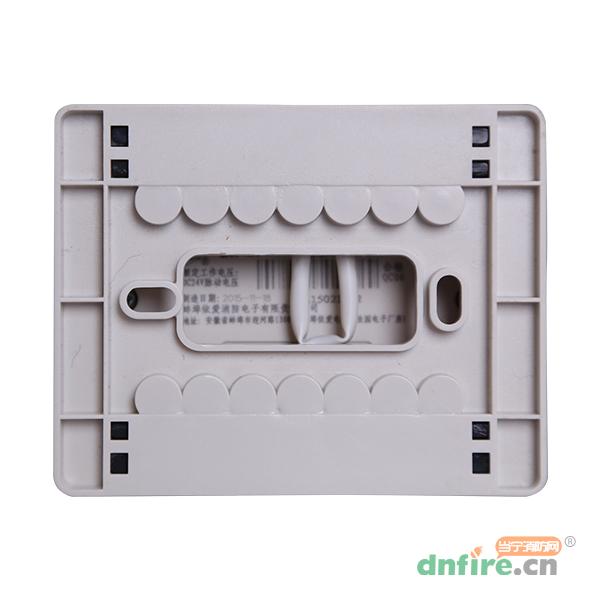

　　安装模块时，先用M4螺钉将底座固定在DH86预埋盒上，接线完毕后，将模块扣合在底座上。

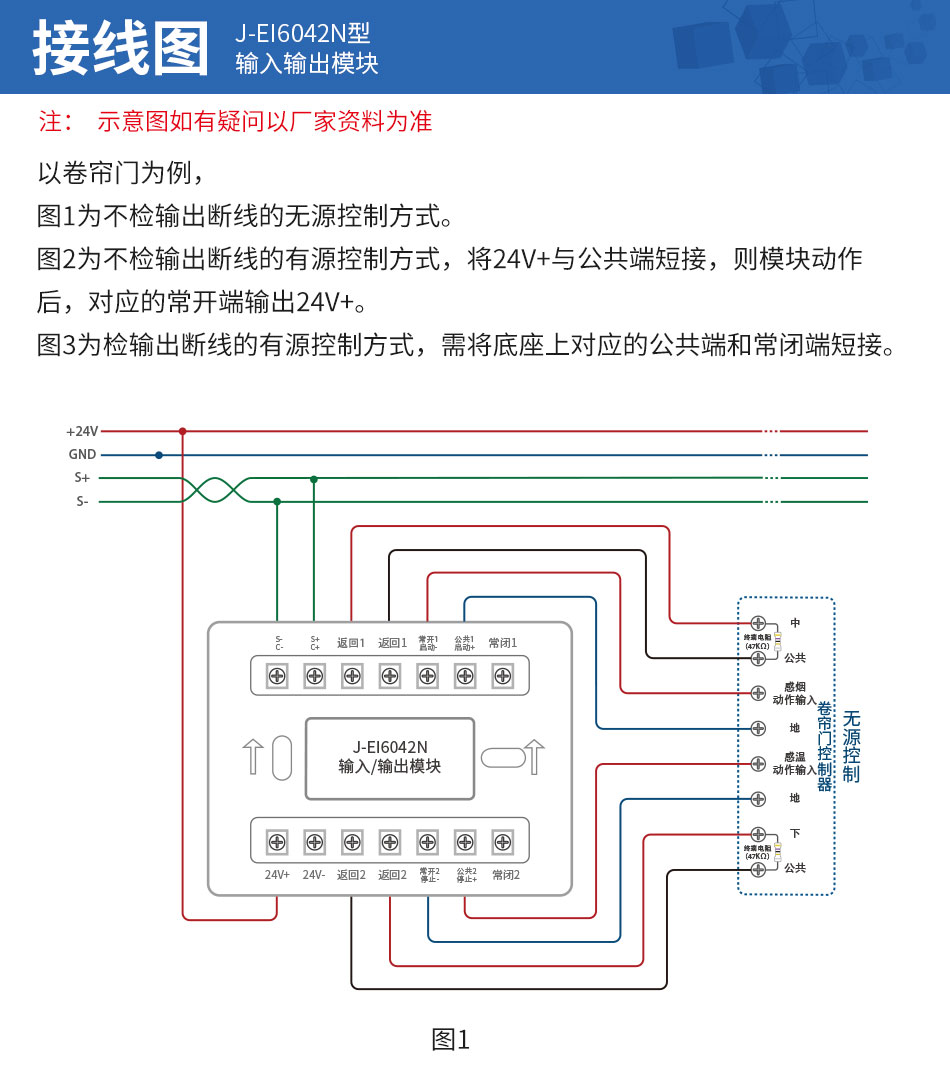

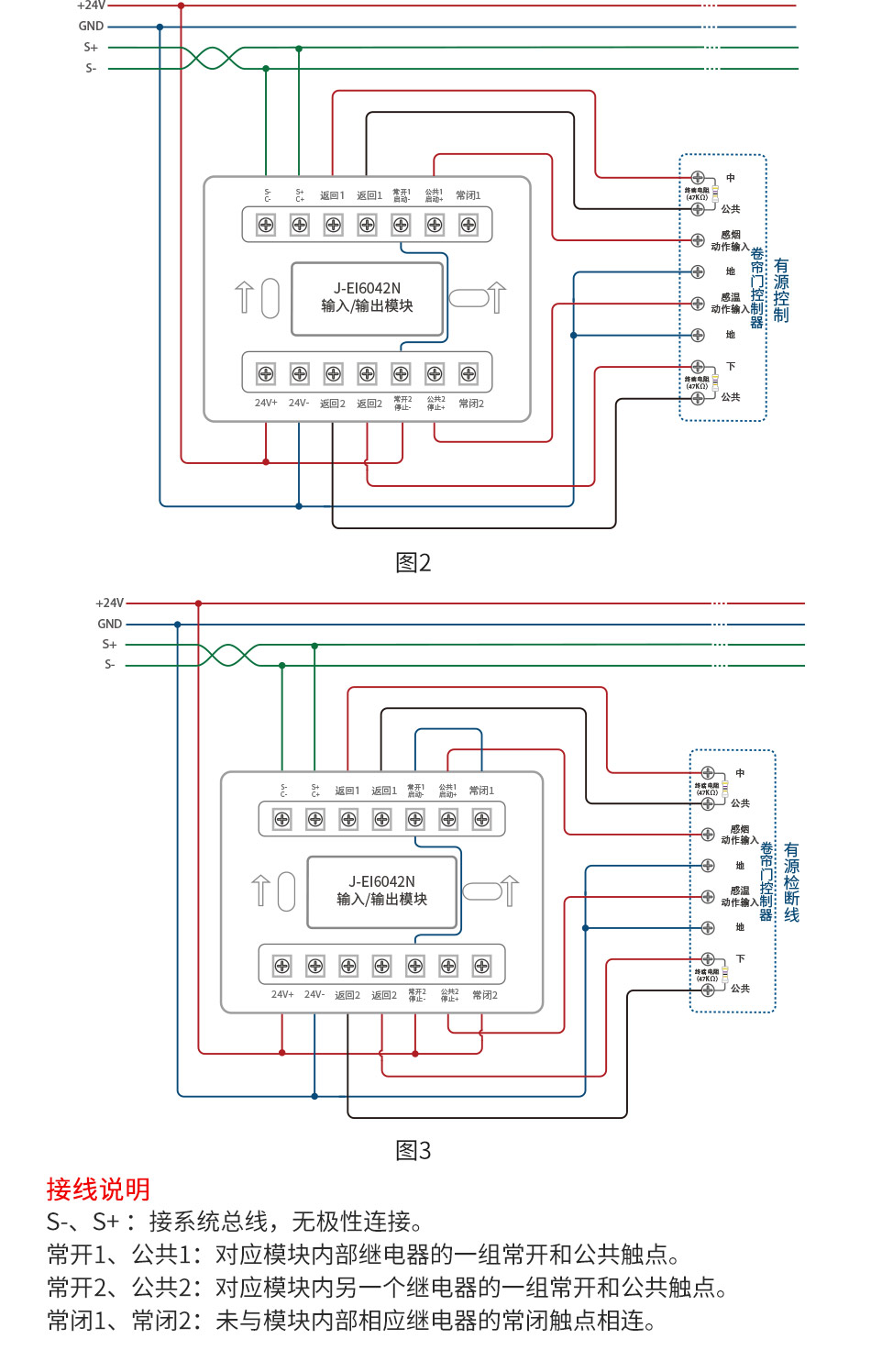

　　接线

　　不可直接控制交流强电，应通过中间继电器转换！

　　模块的“返回”端应接设备的无源触点，不能接有源信号！

　　S+和S-接系统总线，无极性连接。“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点；“常开2”和“常闭2”对应另一继电器的一组触点。“返回1”和“返回2”应分别并接47kΩ负载电阻，若返回端需连接外部设备，则将相应的负载电阻移至外部设备处并接。请勿控制声光和警铃。　　

　　



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	依爱
[型号]	J-EI6042
[名称]	输入/输出模块
[工作电压]	24V脉动电压
