注意：该型号设备已经停产，其替代产品为TX3208A输入输出模块。

一、TX3208输入输出模块概述
TX3208输入输出模块(以下简称模块)符合国家标准《GB16806-2006 消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。
注意：模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障；对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC13-48V之间，否则控制器将报出该模块输出线故障。
二、TX3208输入输出模块特点
(1)二总线，无极性。
(2)内置微处理器。
(3)输出线、输入线都具有断路、短路检测功能。
(4)总线输入端与输出端完全隔离设计。
(5)采用软硬件滤波技术，提高模块的抗干扰能力。
(6)PCB板全密封防护工艺。
(7)采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。
三、TX3208输入输出模块技术参数
| 型号 |
TX3208 |
| 总线协议 |
T3协议 |
| 工作电压 |
总线15-28V（脉冲电压），DC24V（21V-28V） |
| 工作电流 |
总线静态电流：≤0.65mA
总线动作电流：≤3mA
电源监视电流：≤3mA
电源动作电流：≤15mA |
| 线制 |
二总线，无极性；DC24V，无极性 |
| 编码方式 |
电子编码 |
| 模块的状态指示 |
正常监视状态：绿色巡检灯周期性地闪亮
信号输入动作指示：红色输入动作灯常亮，绿色巡检灯常亮
启动输出动作指示：红色输出动作灯常亮 |
| 使用环境 |
温度-10℃～55℃
相对湿度≤95%RH，不凝露 |
| 颜色 |
黄色 |
| 重量 |
143g |
| 外形尺寸 |
87mm×87mm×37mm |
| 执行标准 |
GB16806-2006 |

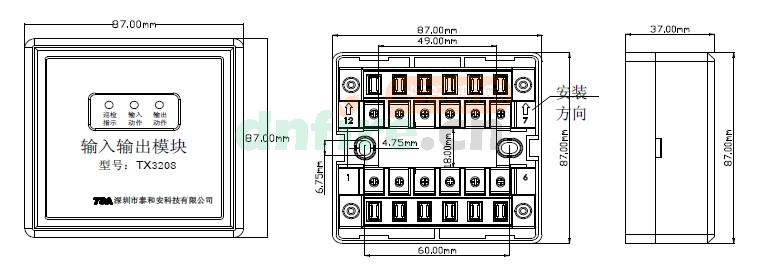

四、TX3208输入输出模块外形及尺寸
.jpg)
TX3208输入输出模块外形及尺寸
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您 点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员； 当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
注意：该型号设备已经停产，其替代产品为TX3208A输入输出模块。
一、TX3208输入输出模块概述
TX3208输入输出模块(以下简称模块)符合国家标准《GB16806-2006 消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。
注意：模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障；对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC13-48V之间，否则控制器将报出该模块输出线故障。
二、TX3208输入输出模块特点
(1)二总线，无极性。
(2)内置微处理器。
(3)输出线、输入线都具有断路、短路检测功能。
(4)总线输入端与输出端完全隔离设计。
(5)采用软硬件滤波技术，提高模块的抗干扰能力。
(6)PCB板全密封防护工艺。
(7)采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。
三、TX3208输入输出模块技术参数
| 型号 |
TX3208 |
| 总线协议 |
T3协议 |
| 工作电压 |
总线15-28V（脉冲电压），DC24V（21V-28V） |
| 工作电流 |
总线静态电流：≤0.65mA
总线动作电流：≤3mA
电源监视电流：≤3mA
电源动作电流：≤15mA |
| 线制 |
二总线，无极性；DC24V，无极性 |
| 编码方式 |
电子编码 |
| 模块的状态指示 |
正常监视状态：绿色巡检灯周期性地闪亮
信号输入动作指示：红色输入动作灯常亮，绿色巡检灯常亮
启动输出动作指示：红色输出动作灯常亮 |
| 使用环境 |
温度-10℃～55℃
相对湿度≤95%RH，不凝露 |
| 颜色 |
黄色 |
| 重量 |
143g |
| 外形尺寸 |
87mm×87mm×37mm |
| 执行标准 |
GB16806-2006 |
四、TX3208输入输出模块外形及尺寸
TX3208输入输出模块外形及尺寸
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您 点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员； 当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
| 商品属性 |
| [品牌] |
泰和安 |
| [型号] |
TX3208 |
| [名称] |
输入/输出模块 |
| [工作电压] |
总线15～28V 脉冲电压，电源电压DC(21V-28V) |
| [工作电流] |
总线静态≤0.65mA 总线动作≤3.0mA |
| [环境温度] |
-10℃～+55℃ |
| [环境湿度] |
≤95%，不结露 |
| [尺寸] |
87mm×87mm×37mm |
| [别名] |
TX3208输入输出模块 |
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
|
APP下载
发布询价单
问匿名用户评论等级：
您好 ！NO和D3为什么要链接呢，原理是什么呢？ 不太懂，能解答下吗？谢谢！
2021-12-21 16:46:04
问匿名用户评论等级：
有源输出 NO和D3是要连通的吗？
答管理员：
是的，短接一下就可以
2021-01-21 12:20:52
问176****6003评论等级：
这个产品占回路地址是一个还是两个？
答管理员：
这是单输入输出模块，就占一个地址点。另外我系统检测到你安装的是老版APP，可以在应用市场或者本站下载最新版APP
2020-08-06 05:47:44
问匿名用户评论等级：
TX3208输入输出模块如何利用手持式编码器进行编码？
答管理员：
编码器编码的线接在模块的主体（不是底座）的Z1\Z2上，编码操作和编烟感是一样的。
2018-07-02 21:21:24
问匿名用户评论等级：
泰和安隔离模块需要编码吗？
答管理员：
不需要编码的
2018-04-30 10:01:34
问匿名用户评论等级：
能否提供一下控制主机，灭火装置，和探测装置具体怎么连接的图示
答管理员：
详细接线我们会提供技术服务给客户的，如有问题可以联系与你联系的销售人员，或者电话联系我们的技术服务人员，电话400-003-0119.
2016-11-11 14:04:04
问匿名用户评论等级：
新产品，功能和以前的1800一样。不带防护罩。
2013-01-17 00:40:36
问小小灰太狼评论等级：
TX3208输入输出模块是不是新产品，怎么看不到产品图片？
答管理员：
不是新产品，我们会尽快更新图片，谢谢！
2012-11-05 17:47:20
